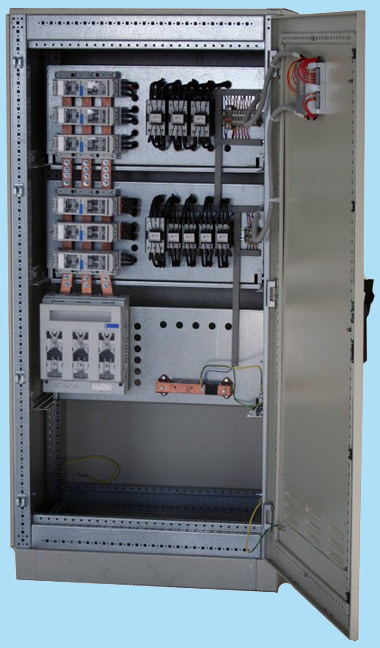

Конденсаторные установки АКУ
Конденсаторные установки типа АКУ напряжением 0,4 кВ обеспечивают среднесуточный коэффициент мощности не ниже 0,97; исключают генерацию реактивной энергии в сеть в часы минимальных нагрузок и делают возможным получение информации о параметрах и состоянии электрической сети.
Достоинства установок АКУ:
- полная окупаемость за 8-24 месяца за счет снижения расходов на электроэнергию;
- улучшенные показатели по напряжению;
- меньшие падения напряжения;
- оптимальные размеры кабеля;
- улучшение фактора мощности может позволить уменьшить поперечное сечение кабеля. С другой стороны, через уже существующую кабельную сеть можно передать большую или дополнительную мощность.
Надежность оборудования достигается применением:
- микропроцессорного регулятора SIMEAS фирмы Simens или PROPHI фирмы EPCOS AG (Германия);
- специальных пускателей фирмы EPCOS AG;
- конденсаторов типа МКК фирмы EPCOS AG.
Технические характеристики установок АКУ 0,4 напольного исполнения
| Мощность, квар | Номинальный ток, А | Сечение питающего медного кабеля, мм2 | Габариты ДхШхВ | Масса, кг | |
| АКУ0,4-100-10УЗ | 100 | 144,5 | 3x70 | 800x450x1300 | 75 |
| АКУ0,4-150-10 УЗ | 150 | 216,7 | 2х(3х50) | 90 | |
| АКУ0,4-200-20 УЗ | 200 | 289,0 | 2х(3х70) | 105 | |
| АКУ0,4-220-20 УЗ | 220 | 319,0 | 110 | ||
| АКУ0,4-240-20 УЗ | 240 | 348,0 | 2х(3х95) | 115 | |
| АКУ0,4-260-20 УЗ | 260 | 377,0 | 120 | ||
| АКУ0,4-280-20 УЗ | 280 | 406,0 | 800x450x2000 | 145 | |
| АКУ0,4-300-20 УЗ | 300 | 433,5 | 2х(3х120) | 800x450x2000 | 155 |
| Тип | Мощность, квар | Номинальный ток, А | Сечение питающего медного кабеля, мм2 | Габариты ДхШхВ | Масса, кг |
| АКУ0,4-330-15 УЗ | 330 | 478,5 | 2х(3х120) | 800x450x2000 | 165 |
| АКУи,4-350-25 УЗ | 350 | 507,5 | 2х(3х150) | 800x450x2000 | 175 |
| АКУ0,4-380-20 УЗ | 380 | 551,0 | 2х(3х150) | 800x450x2000 | 185 |
| АКУ0,4-400-20 УЗ | 400 | 580,0 | 2х(3х150) | 800x450x2000 | 195 |
| АКУ0,4-420-20 УЗ | 420 | 609,0 | 2х(3х150) | 800x450x2000 | 205 |
Установки АКУ изготавливают: в напольном и настенном исполнении, однофазными и трехфазными; с шагом регулирования от 2,5 к нар.
Технические характеристики установок АКУ 0,4 настенного исполнения
| Тип | Мощность, квар | Номинальный ток, А | Сечение питающего медного кабеля, мм2 | Габариты ДхШхВ | Масса, кг |
| АКУ0,4-50-10 УЗ | 50 | 72,2 | 3x50 | 630x350x1200 | 45 |
| АКУ0,4-75-12,5 УЗ | 75 | 108,7 | 3x50 | 630x350x1200 | 50 |
| АКУ0,4-100-25 УЗ | 100 | 144,5 | 3x70 | 630x350x1200 | 55 |
Применение конденсаторов типа МКК обеспечивает высокий уровень перегрузки (до 2/НОм), а также способность выдерживать сверхвысокие пусковые токи.
Безопасность уставок обеспечивается тем, что конденсаторы выполнены по сухой технологии (без жидкого электролита) и имеют отличную функцию самовосстановления благодаря технологии укладки диэлектрика с долговременной стабильностью. Кроме того, установки не наносят вред окружающей среде и легко утилизируются.
