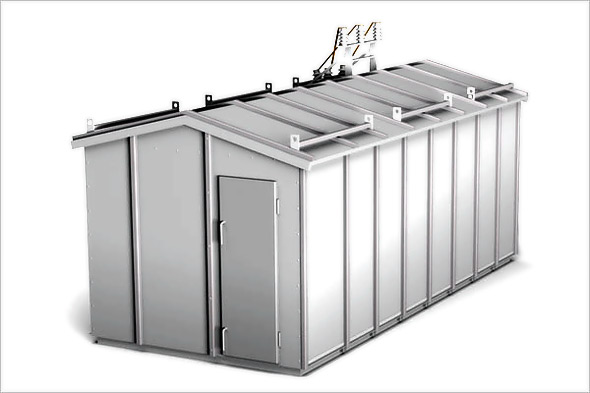

Комплектные распределительные устройства наружной установки (КРУН)

Комплектные распределительные устройства наружной установки (КРУН) предназначены для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты в составе комплектных трансформаторных подстанций 110/35/10(6) кВ блочного типа.

Все КРУН можно разделить:

• на КРУН, предназначенные для комплектования распределительных устройств напряжением 10(6) кВ подстанций, включая комплектные трансформаторные подстанции 35/10(6) кВ, 110/10(6) кВ и 110/35/10(6) кВ;

• на отдельно стоящие ячейки, предназначенные для установки в сетях карьеров;

• на отдельно стоящие ячейки и пункты секционирования, предназначенные для секционирования воздушных линий с односторонним и двухсторонним питанием, для плавки гололеда, для сетевого резервирования.

Шкафы ввода отходящих линий, трансформаторов напряжения и разрядников КРУН состоят из двух основных частей: корпуса и тележки (см. камера КРУН).

Корпус шкафа представляет собой каркасную металлоконструкцию, выполненную из специальных штампованных профилей листовой стали. Он разделен металлическими перегородками на пять отсеков: сборных шин, тележки, приборов защиты и измерения, трансформаторов тока с кабельным или воздушным вводом и верхних неподвижных разъединяющих контактов. Отсек сборных шин отделен от остальных отсеков шкафа металлическими перегородками и проходными изоляторами, что обеспечивает более высокую степень надежности и локализацию возникших аварий в пределах одного электрического присоединения.

КРУН комплектуются вакуумными выключателями производства России и Украины различных типов ВБ, ВБП, BB/TEL и др.

КРУН выпускаются исключительно в странах СНГ.
