Комплектная трансформаторная подстанция - 110/10 кВ

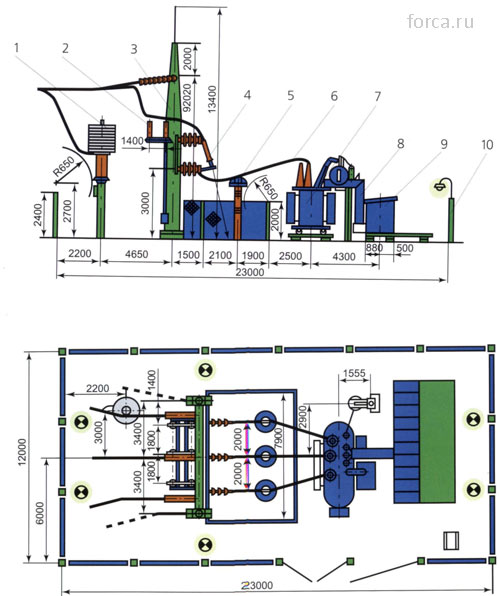

Комплектная трансформаторная подстанция на 110/10 кВ: 1 - аппаратура высокочастотное связи; 2 - разъединитель; 3 - портал; 4 - выхлопной предохранитель; 5 - разрядники; 6 - ошиновка КТП; 7 - силовой трансформатор; 8 - ввод КРУНа; 9 - КРУН на напряжение 10 кВ; 10 - ограждение

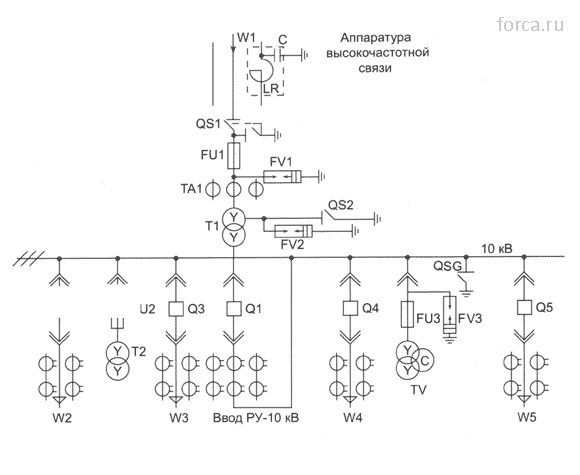

Электрическая схема КТПН на 110/10 кВ:

W1 - ввод 110 кВ; W2; W3; W4; W5 - линии 10 кВ; QS1 - разъединитель ввода 110 кВ; QS2 - заземляющий разъединитель; FV1; FV2; FV3 - разрядники; FU1 - выхлопной предохранитель; Т1 - понижающий трансформатор; Т2 - трансформатор собственных нужд; ТА1 - встроенный трансформатор тока; Q1 - выключатель ввода 10 кВ; Q2; Q3; Q4; Q5 - выключатели линий; TV - трансформатор напряжения; FU2, FU3 - предохранители Т2 и TV
