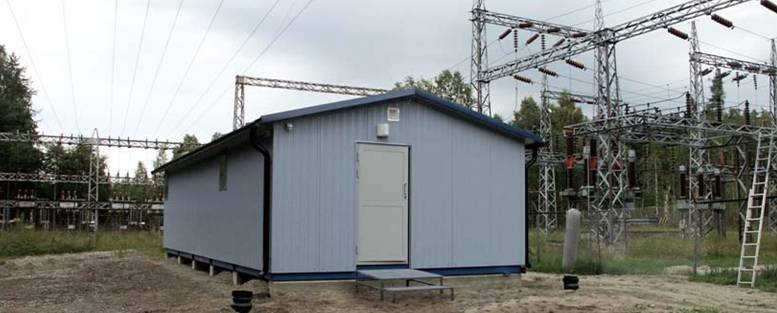

Комплектная подстанция VEO

Благодаря разнообразности функций комплектная подстанция производства фирмы «Vaasa Engineering» (Вааса Инжнинринг, Vaasa Engineering Oy - VEO) является отличным решением как для электроснабжающих предприятий, так и для промышленности. В соответствии с номенклатурой продуктов, начиная с проектирования и кончая наладкой, Вааса Инжнинринг предлагает клиентам надежные и экономичные решения при коротком сроке поставки.

Конструкция

Комплектные подстанции стандартной конструкции выпускаются двух размеров, а именно 6 м и 12 м. При необходимости подстанция может содержать отдельную диспетчерскую секцию длиной 3 м. Здание выполнено из стальной конструкции и цвет окраски выбирается по желанию заказчика.

Поставка

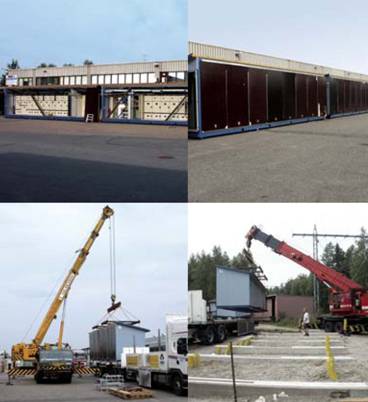

В состав поставки подстанции входит: проектирование, документация, оборудование вместе с монтажом, испытанием и наладкой. Все системы подвергаются испытаниям на заводе VEO в г. Вааса, а окончательное испытание присоединений открытой подстанции производится на месте установки. Установка здания входит в поставку. Строительные материалы поставляются вместе с подстанцией.

Устройство комплектной подстанции Vaasa Engineering

Фундамент

Под зданием заменяется грунт глубиной один метр, затем устраиваются дренажные каналы, подводящие за ограждение подстанции. Под здание укладывается основание из бетонных элементов для вентиляции нижнего перекрытия. Для ввода кабелей используются трубы.

Каркас

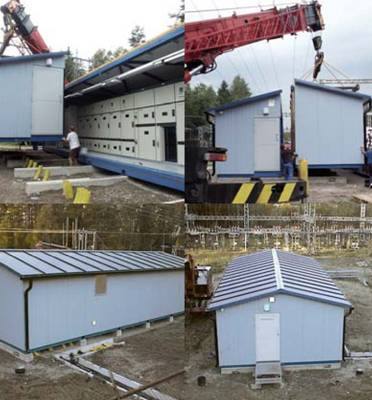

Каркас здания подстанции, выполненный из металлоконструкции, поставляется в двух секциях с установленным оборудованием и после испытаний, проведенных на заводе.

Пол

На металлоконструкцию накладывается отделанная фанерная плита. Толщина изоляции нижнего перекрытия - 125 мм.

Наружные стены

Наружные стены, изготовленные из стальной конструкции толщиной 65 мм, оборудованы вентилем свежего воздуха и вытяжным вентилятором. Вместо стальной конструкции стены могут иметь каменную облицовку.

Крыша

Крыша изготовлена из стального профиля толщиной 80 мм (листовая сталь/изоляция/листовая сталь) и оборудована стальными кровельными желобами и водосточными трубами.

Двери

Выходная дверь стальной конструкции снабжена нажимными кнопками дня блокировки и открывания, а также дверным пневматическим насосом.

Электрическая характеристика:

Распределительные устройства и системы для подстанции поставляются по выбору заказчика. Помимо оборудования фирм, входящих в состав концерна «Vaasa Group», заказчик имеет возможность выбора оборудования третьих сторон:

Распределительные устройства, например типа Unipower или Holec

Разные варианты систем переменного и постоянного тока

Контрольные кабели, например, из ассортимента фирмы «Vaasa Switchgears Ltd»

Электричество и отоплениеПрочее оснащение, например стол, аптечка и т.д.

Устройства сопряжения с процессом и системы.
