Комбинированные штыревые изоляторы CHINT

Серия комбинированных штыревых изоляторов на номинальные напряжения 10, 20, 30 кВ от компании Chint electric (Китай)

Комбинированные штыревые изоляторы применяются для изоляции и механических соединений на воздушных линиях электропередачи.

Стандарты

2.1 IEC1109.

Обозначение модели

Расчетная механическая нагрузка (кН)

Номинальное напряжение (кВ)

Комбинированный штыревой изолятор

Условия эксплуатации

температура окружающей среды: -50°С ~ ч-50°С;

высота установки над уровнем моря: не более 3000 м;

частота: не более 100 Гц.

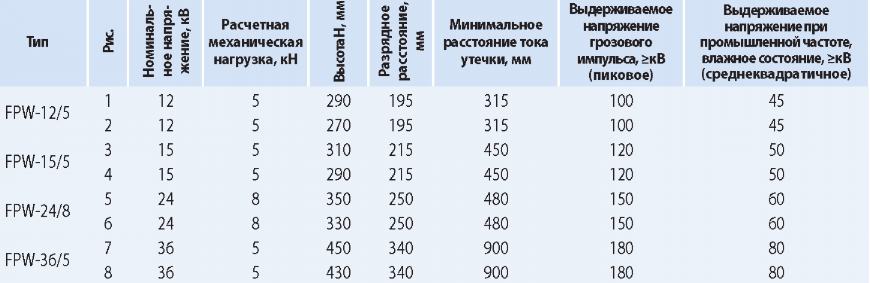

Таблица 5. Технические параметры

6. Внешний вид и размеры (см. рис. 6.1)

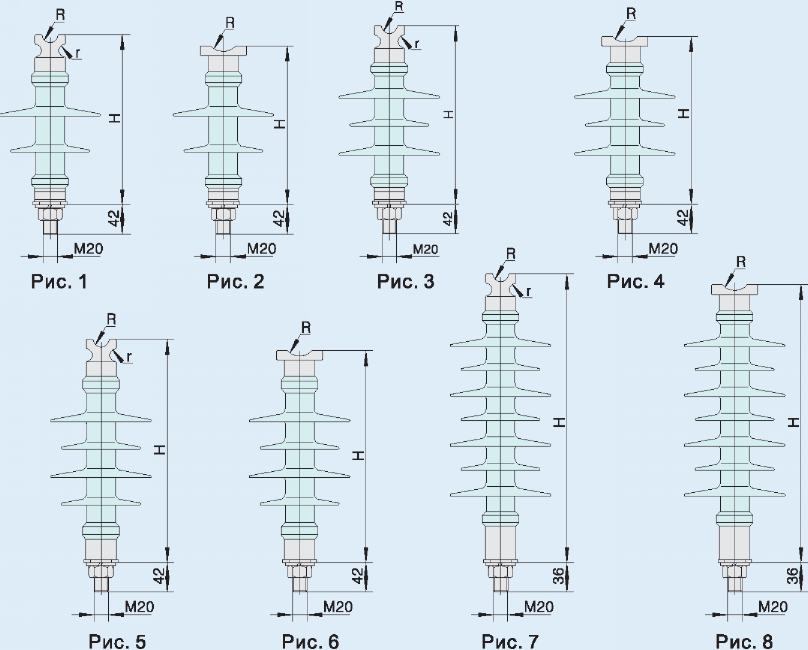

Рис. 6.1 Внешний вид и размеры комбинированных штыревых изоляторов
