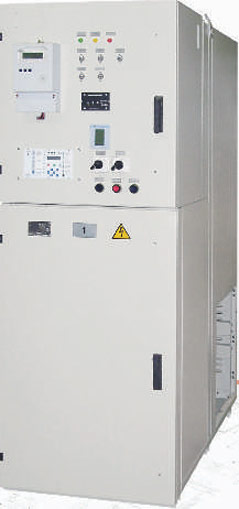

КНВ-10 - ЧЭАЗ
Комплектные распределительные устройства (КРУ) серии КНВ-10, производства Чебоксарского электроаппаратного завода, предназначены для работы в электрических установках трёхфазного переменного тока частоты 50 и 60 Гц напряжением 6 и 10 кВ для систем с изолированной или заземлённой через дугогасящий реактор нетралью.
Технические характеристики КРУ серии КНВ-10
| Значение | ||
| Вид изоляции | Воздушная / Комбинированная | |
| Наличие изоляции токоведущих шин главных цепей | С неизолированными шинами / С изолированными шинами | |
| Наличие выкатных элементов в шкафу | С выкатными элементами / Без выкатных элементов | |
| Условия обслуживания | С двусторонним обслуживанием | |
| Вид линейных высоковольтных вводов (подсоединений) | Кабельные и шинные | |
| Наличие дверей в отсеке выкатной тележки | Шкафы с дверями / Шкафы без дверей | |
| Вид управления | Местное, дистанционное | |
| Степень защиты | 1Р30 | |
| Наименование параметра | Значение | |
| Вид изоляции | Воздушная / Комбинированная | |
| Диапазон температуры окружающего воздуха, °С | -25...+40 | |
| Номинальное напряжение (линейное), кВ: | ||
| - при частоте 50 Гц (для исполнения УЗ) | 6; 10 | |
| - при частоте 60 Гц (для исполнения ТЗ) | 6,6; 11 | |
| Номинальное рабочее напряжение (линейное), кВ | 7,2; 12 | |
| Номинальный ток главных цепей, А: | ||
| - при частоте 50 Гц | 630; 1000;1600 | |
| - при частоте 60 Гц | 630;1250 | |
| Номинальный ток сборных шин, А: | ||
| - при частоте 50 Гц | 1000;1600;2000;2500; 3150 | |
| - при частоте 60 Гц | 800;1250;1600;2500 | |
| Номинальный ток отключения встроенного в КРУ выключателя, кА | 12,5; 16; 204 25; 31,5 | |
| Ток термической стойкости, кА | 20; 31,5 | |
| Ток электродинамической стойкости, кА | 51; 81 | |
| Номинальное напряжение вспомогательных цепей, В: | ||
| - постоянного тока | 110 | |
| - переменного тока | 220 | |
| Номинальная мощность встраиваемых трансформаторов собственных нужд, кВА | 40 | |
Конструкция шкафов КРУ и токопроводов обеспечивает защиту обслуживающего персонала от случайного прикосновения к токоведущим и подвижным частям, заключённым в оболочку, и защиту оборудования от попадания твёрдых инородных тел в соответствии со степенью защиты IP30.
В КРУ обеспечивается локализация аварии внутри шкафа или монтажной единицы при возникновении дугового короткого замыкания при времени воздействия электрической дуги не более 0,2 с.
В шкафах КРУ предусмотрены механические и электрические блокировки.
