КМ-1Ф ОЭнТ



КМ-1Ф

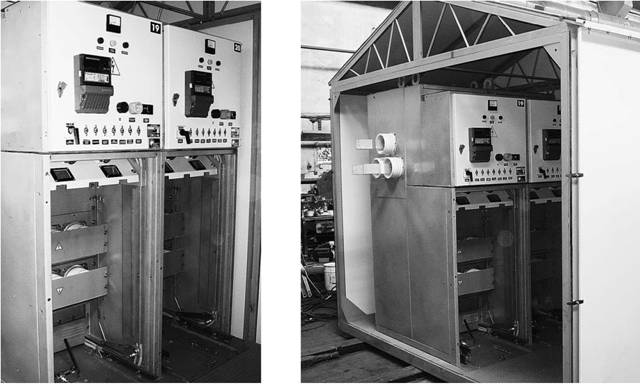

КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА КМ-1Ф

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметры Значение
Номинальное напряжение, кВ6; 10
Наибольшее рабочее напряжение, кВ7,2; 12
Номинальный ток главных цепей, А630; 1000; 1600; 2000; 2500; 3150
Номинальный ток сборных шин, А1000; 1600; 2000; 3150
Ток термической стойкости, кА20
Ток электродинамической стойкости, кА
Расположение сборных шинверхнее
Условия обслуживаниядвустороннее
Вид линейных присоединенийкабельное нижнее; шинное
Вид управленияместное; дистанционное
Габариты, мм:
ширина750; 1125
глубина1300; 1700
высота2150
Типы применяемых выключателейВВ/TEL-10; ВБ-10; ВБЭ-10; ZN-63A; ВВУ-СЭЩ; ЭВОЛИС
