Классификация вводов

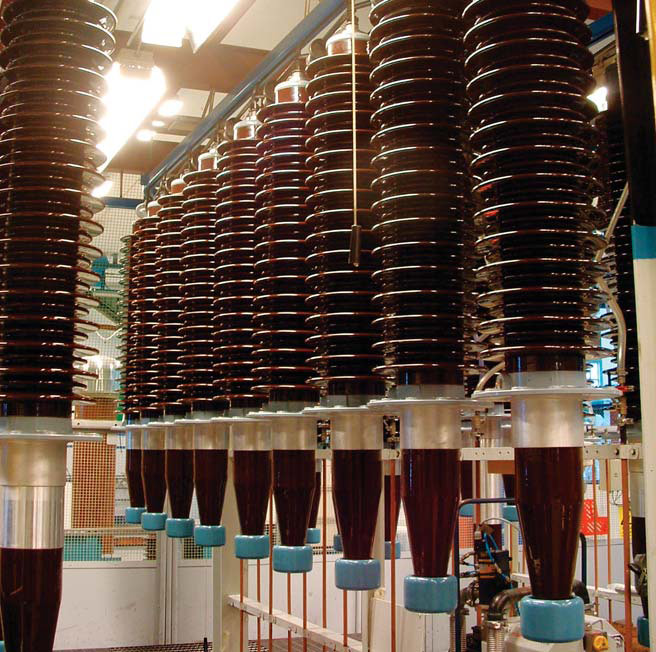

Маслонаполненные вводы высокого напряжения являются составной частью трансформаторов, шунтирующих реакторов, баковых выключателей, а также применяются как самостоятельные изоляционные конструкции в закрытых распределительных устройствах.

Вводы высокого напряжения, выпускаемые электротехнической промышленностью, классифицируют:

По классу напряжения 66, 110, 150, 220, 330, 500, 750 и 1150 кВ.

По роду тока: постоянный, переменный (частоты 50 Гц).

По номинальному току: 200, 400, 630, 1000, 1600 и 2000 А.

По назначению: для силовых трансформаторов, автотрансформаторов и реакторов Т; для специальных реакторов Р; для масляных выключателей В; линейные Л; для кабельного подсоединения к трансформаторам кб.

По способу защиты внутренней изоляции: герметичные Г; негерметичные.

По выполнению внешней изоляции: нормальные; усиленные У.

По выполнению внутренней изоляции: бумажно-масляные БМ; маслобарьерные МБ; твердые бумажные ГТ; элегазовые ГЭ.

По выполнению отбора напряжения: с измерительным конденсатором, предназначенным для подключения устройства для измерения напряжения (ПИН) П; без измерительного конденсатора.

По допустимому углу наклона к вертикали при установке ввода: 15, 20, 30, 45, 60, 90°.

По способу выполнения маслосистемы: с маслосистемой, общей для ввода и силового трансформатора (маслоподпорные вводы) О; с изолированной маслосистемой.

Нормальная работа вводов высокого напряжения обеспечивается: для районов с умеренным климатом (исполнение У1) при рабочей температуре окружающего воздуха от —40 до +40°С; для районов с холодным климатом (исполнение ХЛ1) — от — 60 до +40°С; для районов с тропическим климатом (исполнение TI) — от— 10 до +45°С, но при этом высота установки вводов над уровнем моря не более 1000 м; скорость ветра при отсутствии гололеда 40 м/с; скорость ветра при наличии гололеда толщиной 20 мм 15 м/с; тяжение проводов перпендикулярно оси ввода не более значений, приведенных ниже: линейные вводы и вводы трансформаторов и реакторов на напряжение 110 кВ — 75 кг; вводы трансформаторов и реакторов на напряжение 150 кВ и ток до 1000 А — 90 кг; вводы масляных Выключателей (до 1000 А вкл.) и вводы трансформаторов и реакторов на напряжение 150 кВ и ток свыше 1000 А — 100 кг; вводы масляных выключателей на ток свыше 1000 А — 120 кг.

В процессе эксплуатации вводов допускается содержание коррозионно-активных агентов в атмосфере (II тип атмосферы): сернистый газ не более 200 мг/(м2-сут); хлористые соли 0,3 — 2 мг/(м2-сут).

По воздействию механических факторов внешней среды вводы должны соответствовать группе условий эксплуатации М6, а вводы для масляных выключателей дополнительно должны выдерживать нагрузки, действующие на них в процессе включения и отключения выключателя в пределах номинальной мощности отключения выключателя, для которого данный ввод разработан и по механической стойкости — числу операций (без токовой нагрузки), предусмотренные для соответствующего выключателя.

Для классификации вводов принята система условных обозначений, которая в процессе производства вводов претерпевала определенные изменения.

В настоящее время условное обозначение ввода по климатическим факторам соответствует требованиям ГОСТ 15543.1-89;

Обозначение ввода ГБМТУ/45-220/2000-У1 расшифровывается так: Г — герметичный; БМ — внутренняя бумажно-масляная изоляция; Т — для силовых трансформаторов; У — усиленная внешняя изоляция; 45 — допустимый угол наклона к вертикали; 220 — номинальное напряжение, кВ; 2000 — номинальный ток, А; У1 — климатическое исполнение и категория; ГОСТ 10693-74 — стандарт, по которому изготовлен ввод.

Для вводов, изготовляемых по ГОСТ 10693-74, принято обозначение заводского номера с буквенным индексом, которое расшифровывается следующим образом: № С-2137 означает № 102137, № Д-318 означает № 200318, т. е. индекс С означает 100 000, индекс Д — 200 000 и т. п.
