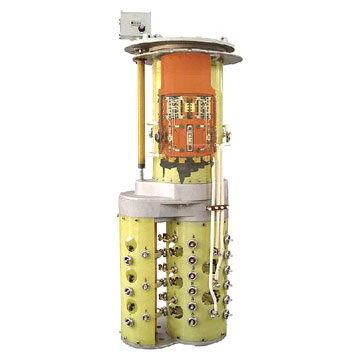

Классификация устройств РПН

Устройства РПН различаются по следующим классификационным признакам:

а) Тип токоограничивающего элемента — реакторные и резисторные устройства.

б) Наличие контактора — устройства с контакторами и устройства без контакторов (избиратели под нагрузкой).

Схемы, соответствующие этой классификации, рассмотрены выше. Главная конструктивная особенность резисторных переключающих устройств — наличие быстродействующего пружинно-аккумулирующего механизма, который обеспечивает завершение переключения без остановки в промежуточном положении независимо от наличия электропитания приводного механизма.

в) Тип коммутации тока

— разрыв дуги в трансформаторном масле; обычно применяются дугогасительные контакты, гасящие дугу в свободном объеме масла контактора без специальных устройств форсированного дугогашения (дутья);

— разрыв дуги в вакууме; для этой цели применяются вакуумные дугогасительные камеры общепромышленного назначения;

— применение бездугового отключения тока при помощи тиристоров;

— смешанные способы коммутации. — например, включение тока контактами и отключение тиристорами.

Иные способы коммутации в РПН, например, разрыв дуги в газовой среде пока не получили распространения.
