Камера КРУН отходящей воздушной линии

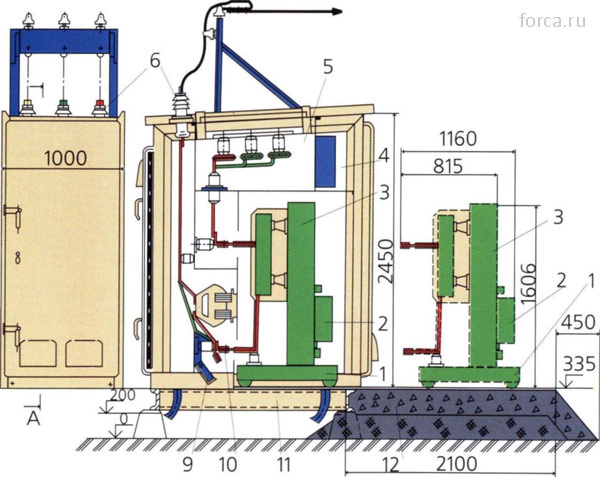

Камера КРУН отходящей воздушной линии 6 кВ:

I - выкатная тележка;

2 - привод выключателя;

3 - выключатель ВМП-10;

4 - отсек приборов и реле;

5 - отсек сборных шин;

6 - проходные изоляторы;

7 - отсек верхнего разъемного контакта;

8 - трансформатор тока;

9 - заземляющий нож;

10 - нижний контакт;

11 - рама основания камеры;

12 - площадка для выкатной тележки
