Кабельные системы PFISTERER

1. Кабельные системы PFISTERER
2. CONNEX и Ixosil для высоковольтных сетей

Страница 1 из 2

Группа PFISTERER, кабельные системы - два производственных центра одна команда

Сервис

технически высококвалифицированный персонал

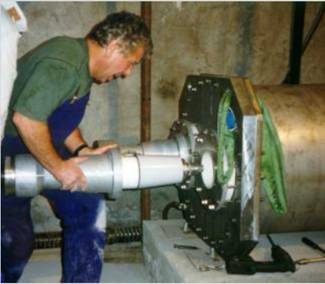

монтаж кабельной арматуры

технический контроль и практические занятия по всему миру

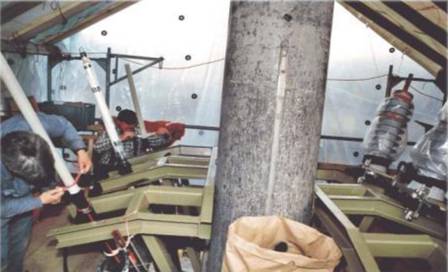

испытания на месте и в HV-лаборатории PFISTERER

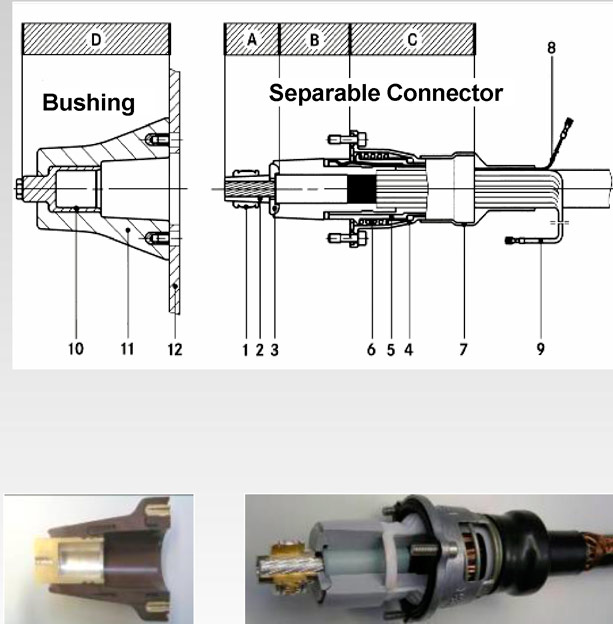

Кабельные системы среднего напряжения Connex 6 - 52 кВ

А Контактная система

1 Контактное кольцо

2 Зажимной конус

3 Нажимная деталь

В Изоляционная и управляющая часть

С Корпус

4 Колпачковый фланец

5 Нажимная втулка

6 Нажимная пружина

7 Термоусадочный шланг

8 Измерительный проводник

(в зависимости от исполнения)

9 Экран кабеля

D Часть для подключения к оборудованию

10 Контактное гнездо

11 Изолирующее гнездо

12 Корпус

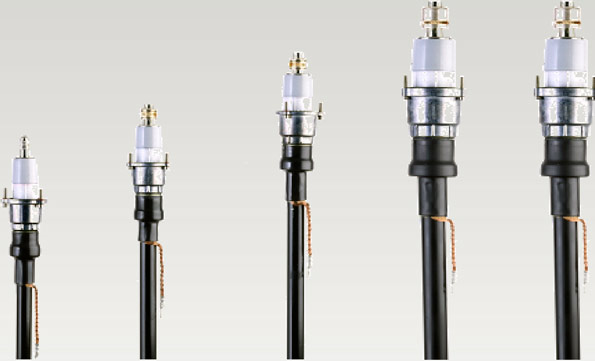

Разъёмные коннекторы среднего напряжения - CONNEX

Размер	0	1	2	3	3-S
In [A]	250	630	800	1250	1250
Umax [kV]	24	36	42	42	52

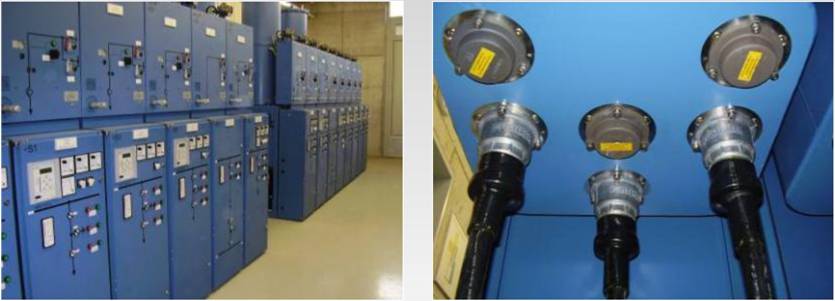

Кабельные системы среднего напряжения - Применение SF6 - КРУ

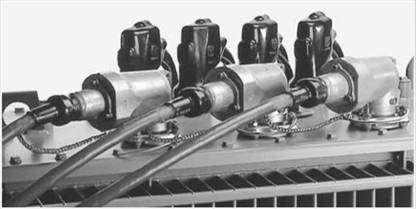

Кабельные системы среднего напряжения - применение в трансформаторе

Трансформатор местной сети с угловыми вводами со стороны высокого напряжения

размер 0-24 кВ

размер 1 -36 кВ

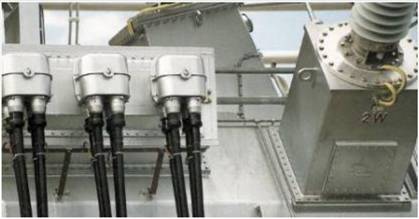

Трансформаторы мощности с многоконтактными угловыми вводами со стороны низкого напряжения

размер 2+3 до 42 кВ

размер 3-S до 52 кВ

Системы проверки наличия напряжения (IEC 61243-5)

Измерительная розетка с индикатором напряжения длительного режима

Интегрированная система определения наличия напряжения

"
