Кабели с изоляцией из сшитого полиэтилена Силовые кабельные линии электропередач

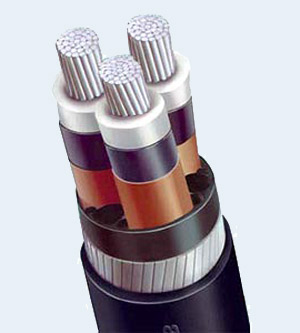

СПЭ-кабель

В настоящее время в Российской Федерации повысился интерес потребителей к новым кабелям с изоляцией из сшитого полиэтилена (СПЭ, XLPE), которые в недалеком будущем заменят кабели с бумажно-пропитанной (БПИ) и поливинилхлоридной (ПВХ) изоляцией. Это связано с тем, что предприятия, имеющие такие кабельные линии, высоко оценили эксплуатационные преимущества кабелей с изоляцией из сшитого полиэтилена. По этому принципу пошли и многие российские производители, которые уже модернизировали свои технологии и наладили производство подобных кабелей для отечественных потребителей.

Это объясняется значимыми преимуществами СПЭ-кабелей:

за счет увеличения допустимой температуры жилы достигнута большая пропускная способность кабеля (в зависимости от условий прокладки, допустимые нагрузочные токи на 1/6 – 1/3 выше, чем у кабелей с бумажной изоляцией);

высокая устойчивость к влаге, при этом отпадет необходимость в металлической оболочке;

при коротком замыкании обеспечивается больший ток термической устойчивости;

изоляционные электрические характеристики выше, а диэлектрические потери ниже;

меньше допустимый радиус изгиба кабеля;

поскольку для изоляции и оболочки применяются полимерные материалы, то для прокладки кабелей при температурах –20°С их предварительный подогрев не требуется;

неограниченные возможности по прокладке кабелей на трассах с любой разностью уровней;

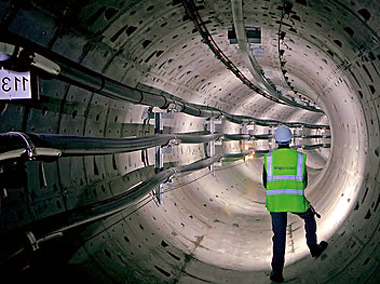

СПЭ-кабель имеет меньшие габариты и массу, как следствие прокладка кабеля, как в кабельных сооружениях, так и в грунте на сложных трассах становится легче.

Кабели же с бумажно-пропитанной изоляцией, несмотря на достаточно высокие и стабильные электрические характеристики, имеют ряд недостатков:

- технология изготовления кабеля сложна и трудоемка, из-за этого стоимость его довольно высока;

- кабель имеет ограничения при вертикальной прокладке, т.к. наблюдается стекание пропиточного состава;

- конструкция кабеля имеет большой вес, т.к. обязательным элементом конструкции является металлическая оболочка, которая защищает пропитанную бумагу, теряющую свойства изоляции при попадании влаги.

Все вышеперечисленные недостатки не присущи кабелям, изоляция которых состоит из полиолефиновых материалов. Самым распространенным и широко используемым в кабельной продукции полиолефином, является полиэтилен (ПЭ).

В начальной стадии обработки термопластичный полиэтилен имеет серьезные недостатки, основным их которых это ухудшение механических свойств, при нагреве до температуры плавления материала.

Чтобы решить данную задачу производители применяют сшитый полиэтилен, причем «сшивка» происходит на молекулярном уровне. При этом в процессе сшивки, образуются поперечные связи между макромолекулами полиэтилена, которые создают трехмерную структуру материала. За счет такого строения, полиэтилен имеет высокие показатели электрических и механических характеристик, большой диапазон использования рабочих температур, меньшую гигроскопичность.

Есть несколько технологий сшивания термопластичных материалов. Для кабелей до 1 кВ используется самый распространенный способ - сшивание через привитые органофункциональные группы, в качестве таких групп используют силаны. Этот способ еще называют силанольная сшивка. Сшивание полиэтилена происходит с использованием пара или воды, температура которых достигает 80-90 °С. Под воздействием влаги, тепла и применением катализатора, совершается гидролиз силанольных групп и, как следствие, сшивка материала.

Этот способ сшивания полиэтилена невозможно применить для кабелей с изоляцией рассчитанной на напряжение 10 – 35 кВ, потому в процессе обработки достаточно сложно добиться равномерности физико-механических свойств в радиальном направлении изоляции, а также по причине того, что изоляция кабелей высокого напряжения имеет значительно большую толщину, по сравнению с изоляцией кабелей низкого напряжения.

Для того чтобы сшить изоляцию кабелей на напряжение 10 – 35 кВ применяется другой способ – сшивание с использованием пероксидов. Этот процесс, в отличие от силанольной сшивки, происходит в сухой среде, а именно в среде инертного газа (азота), при воздействии высоких температур от 300 до 400 °С и давления в 8 – 12 атм., при этом сохраняются электрические характеристики высоковольтных кабелей.

Применение вышеописанных способов сшивки кабелей подтверждается и мировыми производителями, которые наладили технологию производства и практически полностью перешли на использование силовых кабелей на среднее и высокое напряжение с изоляцией из сшитого полиэтилена (СПЭ). Это можно объяснить тем, что кабели с бумажно-пропитанной изоляцией расцениваются и считаются как морально устаревшие. Как показывает практика, применяя кабели с изоляцией из СПЭ на напряжение 6-10 кВ можно решить задачи по улучшению надежности электроснабжения потребителей путем оптимизации и реконструкции схем электрических сетей.

На сегодняшний день многие страны уже положительно оценили эксплуатационные характеристики кабелей с изоляцией из сшитого полиэтилена (СПЭ) на среднее и высокое напряжение и практически полностью перешли на их использование. Так, например, составляющая доля всего рынка силовых кабелей равняется в США и Канаде – 85%, в Германии и Дании – 95%, а в Японии, Франции, Финляндии и Швеции в распределительных сетях среднего напряжения используется только кабель с изоляцией из СПЭ.

Энергетические компании России, оценив положительные аспекты эксплуатации кабелей среднего и высокого напряжения с изоляцией из СПЭ, также ориентированы на использование данного типа кабелей при прокладке новых кабельных линий и замене либо капительном ремонте старых. Кроме того, для осуществления соединений между кабелями с бумажно-пропитанной изоляцией и изоляцией из сшитого ПЭ применяются специально разработанные муфты. Это существенно уменьшает проблемы при ремонтах и реконструкциях электрических сетей.
