АВВГ-П на 0,66; 1 кВ ГОСТ 16442-80

Силовые кабели с алюминиевыми жилами, с ПВХ изоляцией в ПВХ оболочке в плоском исполнении

АВВГнг-П на 0,66; 1 кВ ТУ 16.К01-37-2003

Силовые кабели с алюминиевыми жилами, с ПВХ изоляцией в оболочке из ПВХ пластиката пониженной горючести в плоском исполнении

Дополнительно по теме

Кабели силовые для стационарной прокладки с изоляцией из ПВХ пластиката.

Кабели силовые для стационарной прокладки с изоляцией из сшитого полиэтилена.

Кабели контрольные.

Кабели и провода силовые для нестационарной прокладки.

Провода силовые для электрических установок.

Провода неизолированные гибкие.

Провода для воздушных линий передач.

Провода и шнуры различного назначения.

КОНСТРУКЦИЯ

1. Т0К0ПРОВОДЯЩАЯ ЖИЛА - алюминиевая, однопроволочная, круглой формы, 1 класса по ГОСТ 22483, номинальным сечением до 16 ммг включительно.

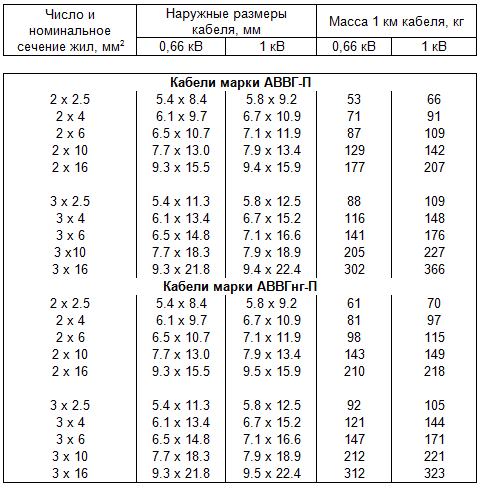

2. ИЗОЛЯЦИЯ - из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Толщина изоляции представлена в Приложении.

3. ИЗОЛИРОВАННЫЕ ЖИЛЫ уложены в одной плоскости.

4. ОБОЛОЧКА - из ПВХ пластиката, в кабелях марки АВВГнг-П из ПВХ пластиката пониженной горючести.

ПРИМЕНЕНИЕ

Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1 кВ частоты 50 Гц.

Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе. Кабели не рекомендуются для прокладки в земле (траншеях).

Кабели марки АВВГ-П не распространяют горение при одиночной прокладке, кабели марки АВВГнг-П не распространяют горение при прокладке в пучках.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69

Диапазон температур эксплуатации ....................................................................................................... от -50°С до +50°С

Относительная влажность воздуха при температуре до +35°С ................................................................ до 98%

Прокладка и монтаж кабелей без предварительного

подогрева производится при температуре не ниже ................................................................................ -15°С

Минимальный радиус изгиба при прокладке ........................................................................................... 7.5 наружных диаметров

Номинальная частота ............................................................................................................................ 50 Гц

Испытательное переменное напряжение частотой 50 Гц:

на напряжение 0,66 кВ .......................................................................................................................... 3 кВ

на напряжение 1 кВ .............................................................................................................................. 3.5 кВ

Длительно допустимая температура нагрева жил кабелей при эксплуатации .......................................... +70°С

Строительная длина кабелей для сечений основных жил

от 2,5 до 16 мм кв..................................................................................................................................... 450 м

при поставке в бухтах согласовывается между потребителем и изготовителем

Гарантийный срок эксплуатации .............................................................................................................. 5 лет с даты ввода кабелей в эксплуатацию

Срок службы ........................................................................................................................................... 30 лет
