АВБбШнг 6кВ
АВБбШв на б кВ ГОСТ 16442-80
Силовые кабели с алюминиевыми жилами, с ПВХ изоляцией с защитным покровом типа БбШв
АВБбШнг на б кВ ТУ 16.К01-35-2002
Силовые кабели с алюминиевыми жилами, с ПВХ изоляцией, с защитным покровом типа БбШв, не распространяющие горение
Дополнительно по теме
Кабели силовые для стационарной прокладки с изоляцией из ПВХ пластиката.
Кабели силовые для стационарной прокладки с изоляцией из сшитого полиэтилена.
Кабели и провода силовые для нестационарной прокладки.
Провода силовые для электрических установок.
Провода неизолированные гибкие.
Провода для воздушных линий передач.
Провода и шнуры различного назначения.
КОНСТРУКЦИЯ
1. ТОКОПРОВОДЯЩАЯ ЖИЛА - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. ИЗОЛЯЦИЯ - из поливинилхлоридного пластиката (ПВХ). Изолированные жилы кабелей имеют отличительную расцветку. Номинальная толщина изоляции соответствует 3.4 мм.
3. КАБЕЛИ ИЗГОТАВЛИВАЮТСЯ ТОЛЬКО ТРЕХЖИЛЬНЫМИ.
4. СКРУТКА - изолированные жилы кабелей скручены.
5. ВНУТРЕННЯЯ ОБОЛОЧКА - выпрессована с заполнением промежутков между жилами из невулканизированной резиновой смеси, в кабелях марки АВБбШнг из невулканизированной резиновой смеси пониженной горючести.
6. ПОЯСНАЯ ИЗОЛЯЦИЯ - выпрессована из ПВХ пластиката минимальной толщиной 0.9 мм, в кабелях марки АВБбШнг из ПВХ пластиката пониженной горючести.
7. ЭЛЕКТРОПРОВОДЯЩИЙ ЭКРАН - наложен обмоткой из ленты, изготовленной из электропроводящей прорезиненной ткани номинальной толщиной 0.3 мм, с перекрытием или из двух лент электропроводящей кабельной бумаги номинальной толщиной 0.12 мм с зазором.
8. МЕТАЛЛИЧЕСКИЙ ЭКРАН - из двух медных лент или медной фольги толщиной не менее 0.06 мм с зазором.
9. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - две ленты из полиэтилентерефталатной пленки, термоскрепленного полотна или другого равноценного материала с перекрытием. В кабелях марки АВБбШнг поверх обмотки пленками наложен разделительный слой из ПВХ пластиката пониженной горючести.
10. ЗАЩИТНЫЙ ПОКРОВ - типа БбШв:
- броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
- защитный шланг, выпрессованный из ПВХ пластиката, в кабелях марки АВБбШнг из ПВХ пластиката пониженной горючести.
ПРИМЕНЕНИЕ
Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 6 кВ частоты 50 Гц.
Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.
Кабели марки АВБбШв не распространяют горение при одиночной прокладке. Кабели марки АВБбШнг не распространяют горение при прокладке в пучках.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69
Диапазон температур эксплуатации ...........................................................................................................от -50°С до +50°С
Относительная влажность воздуха при температуре до +35°С ....................................................................до 98%
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже.........-15°С
Минимальный радиус изгиба при прокладке ...............................................................................................7.5 наружных диаметров
Номинальная частота ................................................................................................................................ 50 Гц
Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания 10 мин) ................15 кВ
Кабели выдерживают в течение 4 ч испытание переменным напряжением ................................................. 18 кВ частотой 50 Гц
Длительно допустимая температура нагрева жил кабелей при эксплуатации ..............................................+70°С

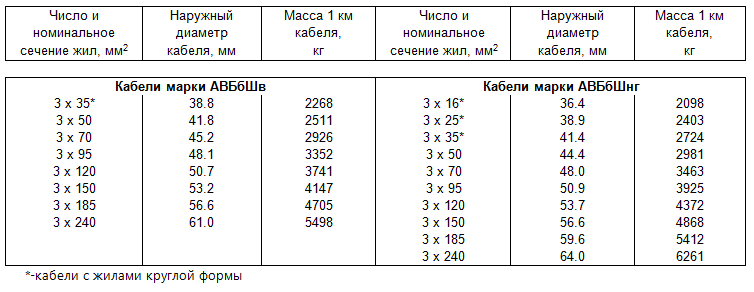

Строительная длина кабелей для сечений основных жил:
от 16 до 70 мм кв ........................................................................................................................................ 450 м
от 95 до 120 мм кв ......................................................................................................................................400 м
от 150 мм кв и выше ..................................................................................................................................350 м
Гарантийный срок эксплуатации ..............................................................................................................5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления
Срок службы ........................................................................................................................................... 30 лет
