К3-110 - короткозамыкатель

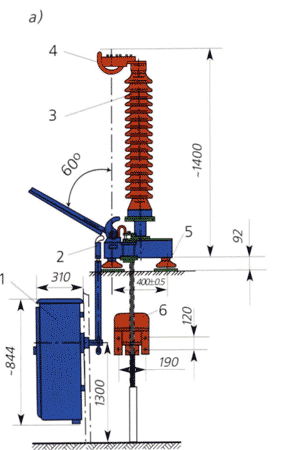

Короткозамыкатель К3-110: 1 - привод; 2 - тяга; 3 - колонка изолятора; 4 - неподвижный контакт; 5 - изолятор; 6 - трансформатор тока.

Допустимое количество включений на КЗ без смены контактов — не менее пяти, из них не менее трех на предельно допустимую амплитуду тока КЗ.

В сетях 110-220 кВ короткозамыкатели выполняются однополюсными. Конструктивно короткозамыкатель типа КЗ-110 состоит из стержневого изолятора (в сетях 220 кВ — из двух стержневых изоляторов, поставленных один на другой) с расположенным на нем неподвижным контактом. Подвижный нож изоляционной тягой соединяется с пружинным приводом типа ПРК-1У1, встроенным в шкаф. Привод служит для завода включающих пружин короткозамыкателя, удержания ножа в отключенном положении и для ручного отключения включившегося ножа. Конструктивно привод ПРК-1У1 подобен приводу ПРО-1У1, за исключением релейной части. В приводе ПРК-1У1 встроен электромагнит включения и три реле максимального тока типа РТМ.

В отключенном положении короткозамыкателя пружины привода заведены, и он готов к действию. Для включения короткозамыкателя защита повреждённого трансформатора подает оперативный ток на электромагнит включения, боек которого через систему рычагов воздействует на защелку, и нож включается. Время от момента подачи команды на электромагнит включения до полного замыкания контактов короткозамыкателя не превышает 0,35 с.
