К-59ЭБ - Электробалт
Комплектные распределительные устройства КРУ 6-10 кВ на токи 630-1600 А серии К-59ЭБ предназначены для приема и распределения электрической энергии переменного трехфазного тока частоты 50 Гц и 60 Гц напряжением 6-10 кВ.
КРУ серии К-59ЭБ рассчитаны для работы в условиях климатического района У, ХЛ, Т категории размещения 1, 3 по ГОСТ 15150-69 и ГОСТ 15643-70. Тип привода выключателя - пружинный или электромагнитный. Условия эксплуатации: высота над уровнем моря не выше 1000 м, температура окружающего воздуха согласно ГОСТ 15151. Соответствуют ТУ 3414-004-231 208 18-04. Сертификат соответствия № РОСС RU. АЯ 27. В 10352.

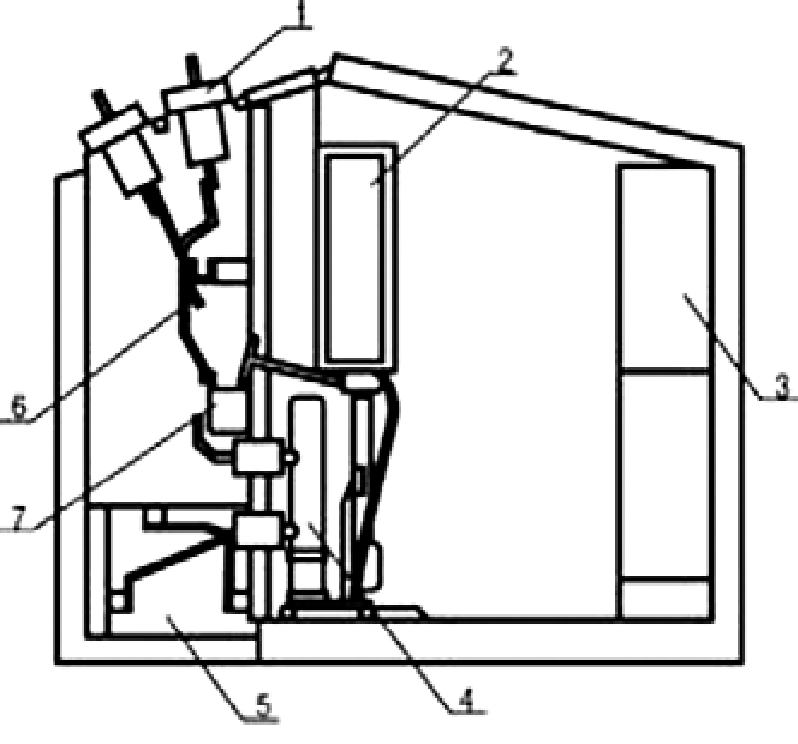

- Изолятор проходной.
- Релейный шкаф
- Блок релейных шкафов
- Высоковольтный выключатель
- Отсек сборных шин
- Заземляющий разъединитель
- Трансформаторы тока
| Номинальное напряжение, кВ | 6; 10 |
| Наибольшее рабочее напряжение, кВ | 7,2; 12 |
| Номинальный ток главных цепей шкафов КРУ, А, | |
| при частоте: | |
| 50 Гц | 630; 1000; 1600 |
| 60 Гц | 630; 1000; 1250 |
| Номинальный ток сборных шин, А, при частоте: | |
| 50 Гц | 1000; 1600; 2000; 3150 |
| 60 Гц | 800; 1250; 1600; 2500 |
| Ток термической стойкости главный цепей КРУ, кА | 20; 31,5 |
| Ток электродинамической стойкости главных цепей ячеек КРУ, кА | 51; 81 |
| Габаритные размеры ячеек КРУ серии К-59, мм: | |
| высота | 2385 (2670) |
| ширина | 750 (750) |
| глубина | 1300 (3100) |
В скобках указаны размеры ячеек наружной установки.
Изготовитель: НПП «Электробалт».
