К-59 ЗЭТ

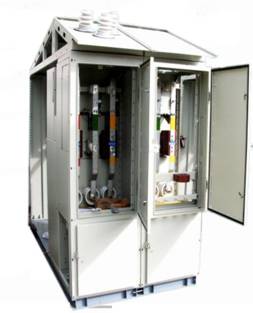

КРУН (комплектное распределительное устройство наружной установки) серии К-59, производства Промышленного Блока «ЗЭТ», предназначено для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 Гц на номинальное напряжение 6(10) кВ и комплектования распределительных устройств напряжением 6(10) кВ подстанций, включая комплектные трансформаторные подстанции 35/6(10) кВ, 110/6(10) кВ и 110/35/6(10) кВ.

Структура условного обозначения К-59

климатическое исполнение ток сборных шин КРУН категория размещения класс напряжения по ГОСТ 1516.1 - 76 -(6 или 10), кВ КРУН номер модификации производство ОАО «ЛОЗ-СЗМА»

Пример обозначения:

Комплектное распределительное устройство наружной установки - КРУН серии К-59 производства ОАО «ЛОЗ-СЗМА», номинальным напряжением 10 кВ, ток сборных шин 1000 А, климатическое исполнение и категория размещения У1 КРУН серии К-59-ЛОЗ -10-1000 У1

Основные технические характеристики

1. Номинальное напряжение (линейное)- 6(10)кВ
2. Номинальный ток главных цепей шкафов КРУН - 630-1600 А
3. Номинальный ток сборных шин - до 1600 А
4. Вид высоковольтных подсоединений - кабельные, воздушные
5. Способ обслуживания - двухстороннее с коридором управления
6. Виды климатических исполнений - У1, ХЛ1

•Типы (основные) высоковольтных шкафов:

-шкаф с выключателем

-шкаф с разъединителем

-шкаф с трансформатором напряжения

-шкаф с трансформатором собственных нужд.
