К-26 и К-27 КРУ ОЭнТ

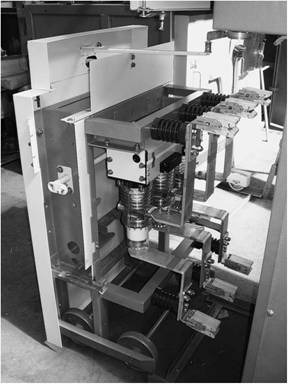

К-26

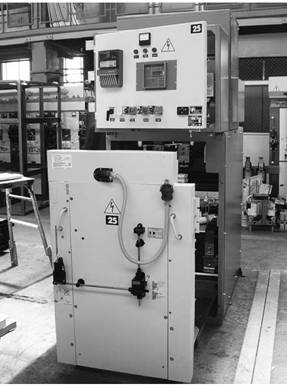

К-27 КРУ

КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА К-26 и К-27

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметры Значение
К-26К-27
Номинальное напряжение, кВ6; 10
Наибольшее рабочее напряжение, кВ7,2; 12
Номинальный ток главных цепей, А630; 1000; 16002000; 3150
Номинальный ток сборных шин, А1000; 1600; 2000; 31502000; 3150
Ток термической стойкости, кА20; 31,5
Ток электродинамической стойкости, кА51; 81
Условия обслуживанияодностороннее
Вид линейных присоединенийкабельное нижнее; шинное
Вид управленияместное; дистанционное
Габариты, мм: ширина глубина высота900

1250

2380

1350 1650 2817
Типы применяемых выключателейВВ/TEL-10; ВБ-10; ВБЭ-10; ZN-63A; ВВУ-СЭЩ; ЭВОЛИСВБЭ-10; ZN-63A
