К-2 ЭБ - Электробалт
Комплектные распределительные устройства К-2 ЭБ предназначены для работы в электрических установках трехфазного переменного тока частотой 50 Гц, номинального напряжения 6 или 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.
Применяются в электроустановках с частыми коммутационными операциями при наличии шкафов с вакуумными выключателями
Используются в закрытых распределительных устройствах общепромышленного назначения. Соответствуют требованиям ТУ 3414-004-231 208 18-04. Сертификат соответствия № РОСС RU. АЯ 27. В 10352.
Комплектные устройства выполняются по схемам главных и вспомогательных цепей. Схемы вспомогательных цепей могут быть выполнены на электромеханических реле или микропроцессорных блоках.

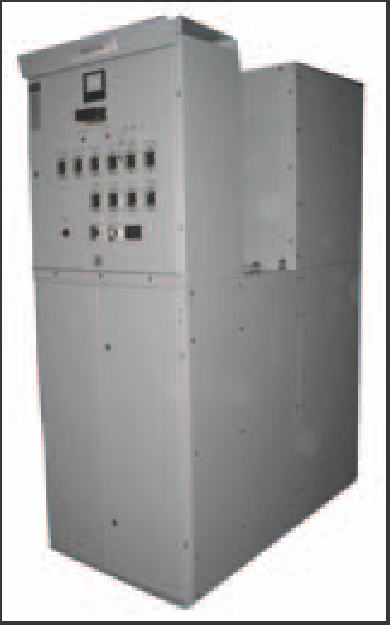

Шкаф К-2 ЭБ с выключателем состоит из следующих частей: камера;
выкатной элемент с вакуумным выключателем; релейный ящик; отсек сборных шин; шинный мост.
Корпус шкафа представляет собой жесткий каркас, обшитый съемными стенками и крышей, с лицевой стороны закрывающийся дверьми и разделенный на три отсека: отсек выкатного элемента, отсек токовых трансформаторов и отсек подсоединения шин.
| Номинальное напряжение, кВ | 6; 10 |
| Наибольшее рабочее напряжение, кВ | 7,2; 12 |
| Номинальный ток главных цепей шкафов КРУ, А | 630; 1000; 1600; 2000; 2500; 3150 |
| Номинальный ток сборный шин, А | 630; 1000; 1600; 2000; 2500; 3150 |
| Ток термической стойкости главный цепей КРУ, кА | 20; 31,5; 40,5; 51 |
| Ток электродинамической стойкости главных цепей ячеек КРУ, кА | 51; 81 |
| Номинальный ток отключения выключателя, встроенного в КРУ, кА | 20; 31,5; 40,5; 51 |
Изготовитель: НПП «Электробалт».
