К-105-ЛОЗ

Назначение, описание и область применения

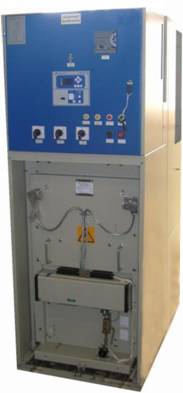

Шкафы комплектных распределительных устройств серии К-104(105)-ЛОЗ, производства Промышленного Блока «ЗЭТ», предназначены для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 Гц на номинальное напряжение 6(10) кВ и комплектования распределительных устройств напряжением 6(10) кВ подстанций, включая комплектные трансформаторные подстанции 35/6(10) кВ, 110/6(10) кВ и 110/35/6(10) кВ.

Структура условного обозначения К-104(105)-ЛОЗ
категория размещения по ГОСТ 15150-69

вид климатического исполнения

номинальный ток главных цепей, А

номер схемы главных цепей

класс напряжения по ГОСТ 1516.1-76, кВ

комплектное распределительное устройство 104 (105) серии, производство ОАО «ЛОЗ-СЗМА»

Пример обозначения:

шкаф КРУ серии К-104-ЛОЗ номинальным напряжением 10 кВ по схеме главных цепей 01 на номинальный ток главной цепи 630 А:

К-104-ЛОЗ-10-01-630 УЗ

Преимущества
  1. повышенная надежность в эксплуатации за счет применения современных высоковольтных коммутационных аппаратов (вакуумных выключателей SIEMENS, АВВ, BB/TEL и др.), имеющих высокий механический и коммутационный ресурс;
  2. релейная защита обеспечивается многофункциональными микропроцессорными блоками известных фирм AREVA, SIEMENS, SCHNEIDER ELECTRIC и других ведущих производителей;
  3. повышенная эксплуатационная безопасность за счет применения более надежных блокировок коммутационных высоковольтных аппаратов от ошибочных действий персонала подстанций при оперативных переключениях и ремонтных работах;
  4. размещение аппаратуры вспомогательных цепей в отдельном съемном шкафу управления, который полностью изолирован от силовых цепей;
  5. применение алюминиевых и медных шин.
Основные технические характеристики
  1. Номинальное напряжение (линейное)- 6(10)кВ
  2. Номинальный ток главных цепей:

-К-104 630+1600 А

-К-105 1600+3150 А

  1. Вид высоковольтных подсоединений - кабельные, воздушные
  2. Способ обслуживания - двухстороннее с коридором управления
  3. Виды климатических исполнений - УЗ
  4. Типы (основные) высоковольтных шкафов

К -104:

  1. шкаф с выключателем;
  2. шкаф с разъединителем;
  3. шкаф с трансформатором напряжения;
  4. шкаф с трансформатором собственных нужд.

К -105:

  1. шкаф с выключателем;
  2. шкаф с разъединителем;
  3. кабельная сборка
Габаритные размеры
Габаритные размеры Значение
К-104К-105
Высота, мм2100
Ширина, мм7501125
Глубина, мм11501360

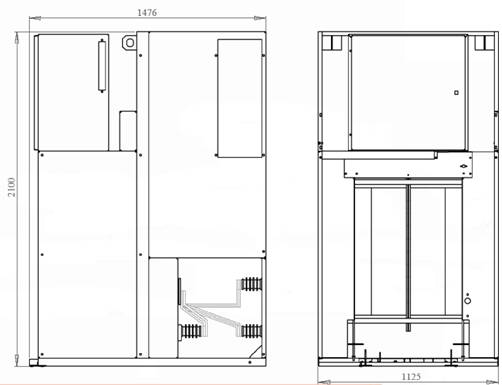

Габаритные размеры К-104, К-105-ЛОЗ
