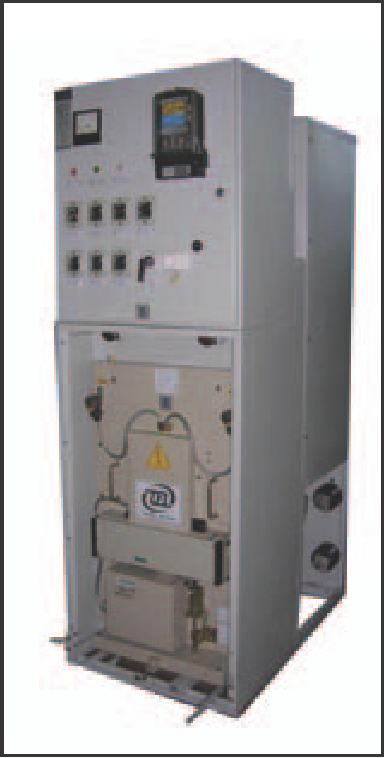

К-104 ЭБ - Электробалт
Комплектные распределительные устройства серии К-104 ЭБ предназначены для приема и распределения электрической энергии переменного трехфазного тока частотой 50 Гц на номинальное напряжение 6 и 10 кВ, для систем с изолированной нейтралью или заземленной через дугогасящий реактор. Комплектные устройства К-104 ЭБ рассчитаны для работы в условиях невзрывоопасной среды, не содержащей токопроводящей пыли, агрессивных паров, разрушающих металл и изоляцию.
Исполнение У и Т категории размещения 3 по ГОСТ 15150.
КРУ изготавливаются в металлической оболочке и поставляются по индивидуальным заказам для всех видов электростанций, подстанций, систем энергоснабжения.
Соответствует ТУ 3414-004-231 208 18-04.
Сертификат соответствия № РОСС RU. АЯ 27. В 10352.

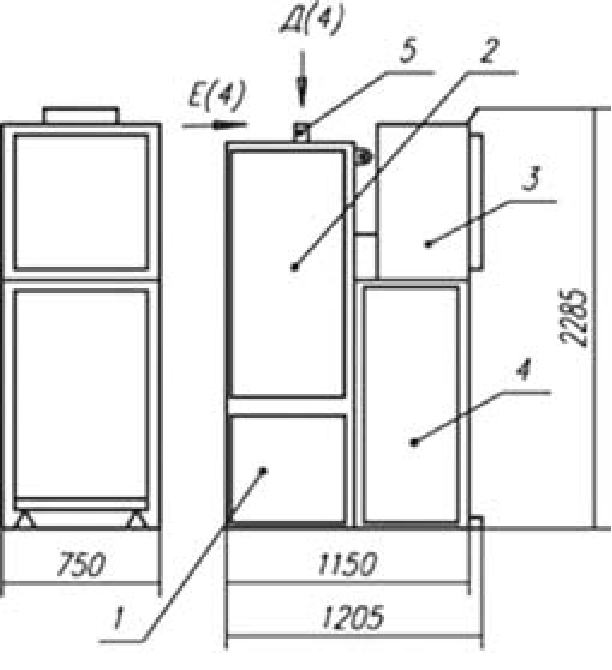

Шинный ввод
По способу присоединения шкафы К-104 ЭБ могут быть выполнены с шинным или кабельным вводом. Кабельные вводы могут быть выполнены снизу вне шкафа, снизу внутри шкафа и сверху шкафа. Шкафы К-104 ЭБ должны выполняться по типовым схемам главных цепей и по схемам вспомогательных цепей, предоставленным в техническом задании.
| Номинальное напряжение (линейное), кВ | 6; 10 |
| Наибольшее рабочее напряжение (линейное), кВ | 7,2; 12 |
| Номинальный ток главных цепей шкафов КРУ, А | 630; 1000; 1600 |
| Номинальный ток сборный шин, А: | 630; 1000; 1600; 2000 |
| Ток термической стойкости (кратковременный), кА | 25; 31,5; 40 |
| Ток электродинамической стойкости главных цепей КРУ, кА | 64; 81 |
| Климатическое исполнение | У, Т |
| Обслуживание | Двухстороннее |

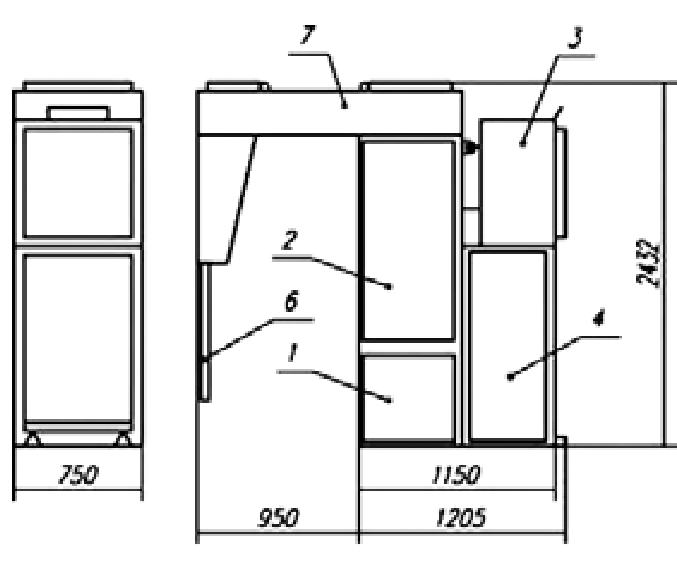

Кабельный ввод снизу вне шкафа
Изготовитель: НПП «Электробалт».
