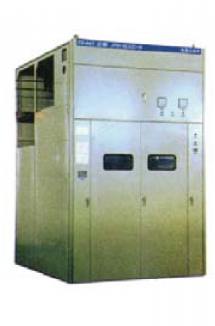

JYN1-40.5(Z) CHINT
КРУ дистанционного управления JYN1-40.5(Z) CHINT применяется в трехфазных системах переменного тока частотой 50 Гц на напряжение 35 кВ на энергетических станциях и подстанциях, на производственных и добывающих предприятиях для приема и распределения электроэнергии с функциями контроля, защиты и управления.
Обозначение модели
Встроенный вакуумный выключатель
Номинальное напряжение
Номер модели
Для использования в помещении
С выкатным элементом
Защищенного тип
3. Условия эксплуатации
Температура окружающего воздуха: -15°С ~ ч-40°С;
Высота над уровнем моря: не более 1000 м;
Относительная влажность:
средняя за день - не более 95%;
средняя за месяц - не более 90%;
Интенсивность землетрясения: не более 8 баллов.
Внимание: не допускается эксплуатация при наличии легковоспламеняющихся газов, химической коррозии и вибрации. Примечание: по поводу условий эксплуатации, отличающихся от вышеуказанных, Вы можете обратиться за консультацией в нашу компанию.
4. Технические параметры
Таблица 4.1 Технические параметры КРУ дистанционного управления JYN1-40.5(Z)
| Название | Единица измерения | Значение |
| Номинальное напряжение | кВ | 35 |
| Максимальное рабочее напряжение | кВ | 40,5 |
| Номинальная частота | ГЦ | 50 |
| Номинальный ток выключателя | А | 630,1250,1600 |
| Номинальный ток РУ | А | 630,1250,1600 |
| Номинальный кратковременный выдерживаемый ток | кА | 20,25,31.5 |
| Номинальный выдерживаемый пиковый ток | кА | 50,63,80 |
| Номинальный ток короткого замыкания | кА | 20,25,31.5 |
| Номинальный ток короткого замыкания (пиковый) | кА | 50,63,80 |
JYN1-40.5(Z)
| Название | Единица | Значение |
| Выдерживаемое напряжение | кВ | 95 |
| промышленной частоты в течение 1 мин | ||
| Номинальное выдерживаемое напряжение | 185 | |
| Номинальный уровень Гр0зового импульса (пиковое) | кВ | |
| прочности изоляции | ||
| Выдерживаемое напряжение промышленной | ||
| частоты для вспомогательных | В/1мин | 2000 |
| цепей и цепей управления | ||
| DC | 110; 220 | |
| Номинальное напряжение цепей управления | В | 110; 220 |
| Степень защиты | IP2X | |
| Габаритные размеры | мм | 1818x2400x2925 |
| Вес | кг | 1500 |
Таблица 4.2 Технические параметры выключателя
| Номинальное напряжение | кВ | 40.5 |
| Номинальная частота | ГЦ | 50 |
| Номинальный ток выключателя | А | 630,1250,1600 |
| Номинальный ток РУ | А | 630,1250,1600 |
| Номинальный кратковременный выдерживаемый ток | кА | 20,25,31.5 |
| Номинальный выдерживаемый пиковый ток | кА | 50,63,80 |
| Номинальный ток короткого замыкания | кА | 20,25,31.5 |
| Номинальный ток короткого замыкания (пиковый) | кА | 50,63,80 |
| Выдерживаемое напряжение | кВ | 95 |
| промышленной частоты в течение 1 мин | ||
| Номинальное выдерживаемое напряжение Номинальный уровень прочности изоляции к 4 Выдерживаемое напряжение промышленной | кВ | 185 |
| частоты для вспомогательных | В/1 мин | 2000 |
| цепей и цепей управления | ||
| DC | 110; 220 | |
| Номинальное напряжение цепей управления | В | 110; 220 |
| Степень защиты | IP2X | |
| Габаритные размеры | мм | 1818x2400x2925 |
| Вес | кг | 1500 |
| Номинальное напряжение | кВ | 40.5 |
| Номинальная частота | ГЦ | 50 |
| Номинальный ток | А | 630,1250,1600 |
| Номинальный кратковременный выдерживаемый ток | кА | 20,25,31.5 |
| Номинальный выдерживаемый пиковый ток | кА | 50,63,80 |
| Номинальный ток к.з. | кА | 20,25,31.5 |
| Номинальный ток к.з. (пиковый) | кА | 50,63,80 |
| Выдерживаемое напряжение | кВ | 95 |
| Номинальный уровень промышленной частоты в течение 1 мин | ||
| прочности изоляции Номинальное выдерживаемое напряжение | кВ | 185 |
| грозового импульса (пиковое) | К | |
| Номинальный коммутационный цикл | О-0,3с-1 | 10-180С-В0 |
| Время номинального короткого замыкания | с | 4 |
| Название | Единица измерения | Значение |
| Время отключения | Мс | <80 |
| Номинальное напряжение постоянное переменное | В | 110; 220 |
| 110; 220 | ||
| Механическая износостойкость | Количество циклов | 10000 |
| Количество отключений при коротком замыкании | 20 |
5. Внешний вид и размеры

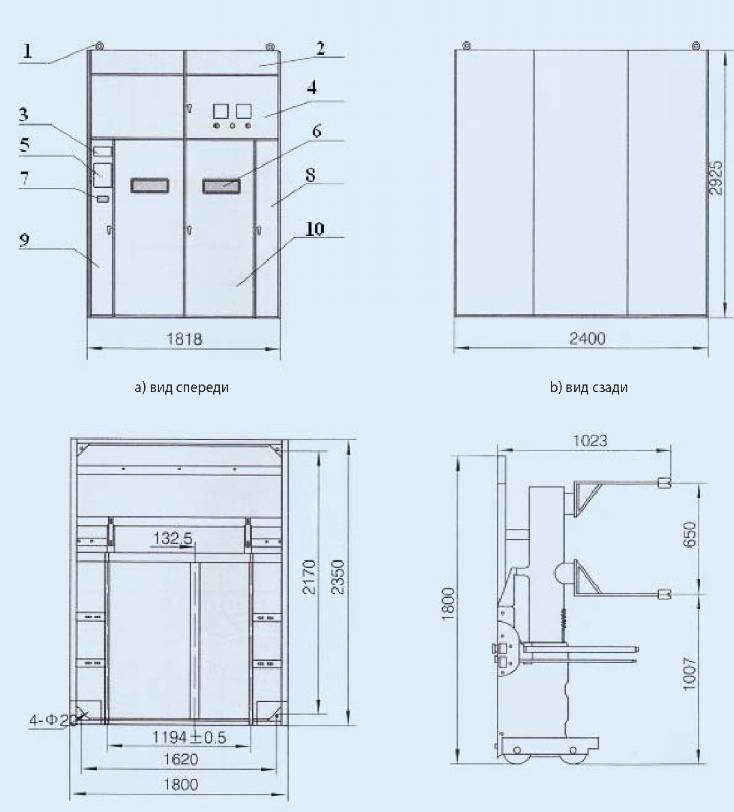

с) секция для вакуумного выключателя ZN85-40.5 d) вакуумный выключатель ZN85-40.5
а - вид спереди: 1 - петля; 2 - крышка; 3 - табличка; 4- крышка приборов; 5 - схема; б- смотровое окошко; 8 - секция муфт; 9 - маленькая левая дверца; 10 - выкатная секция; b - вид сзади; с - секция для вакуумного выключателя ZN85-40.5; d - вакуумный выключатель ZN85-40.5
Рис. 5.1. Внешний вид и размеры выключателя

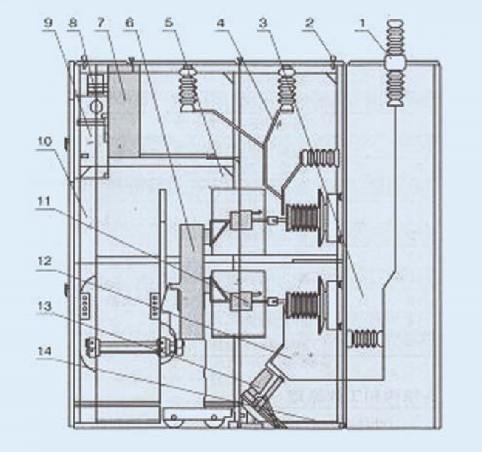

1 – ребристый
неподвижный контакт
2 – петля
3 – секция вводов
4 – шинопровод
5 – выкатная секция
6 – выкатной выключатель
7 – камера сброса газов
8 – камера цепи В/К
9 – секция шинопровода
КРУ к выключателю
10 – терминал
11 – изолированный канал
12 – 13 – заземляющий
выключатель
14 – заземляющий провод
Рис. 5.2 Условные обозначения

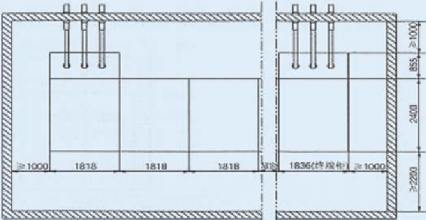

Рис. 4.3 Односторонняя схема подключения

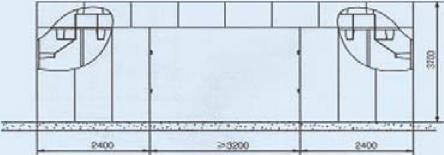

Рис. 4.4 Двусторонняя схема подключения главной шины

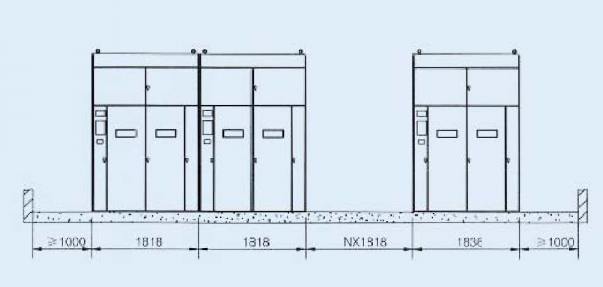

Рис. 4.5 Монтажные размеры РУ

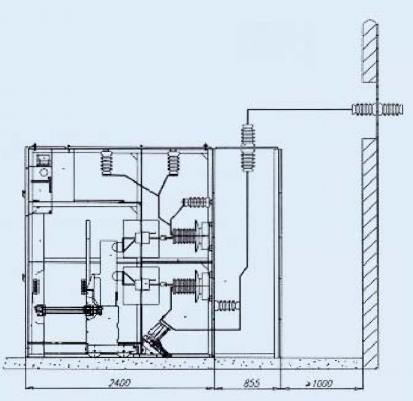

Рис. 4.6 Схема воздушного соединения вакуумного выключателя

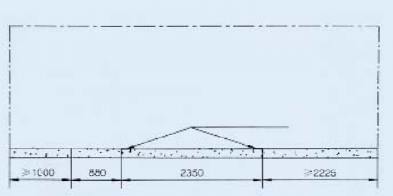

Рис. 4.7 Схема установки закладных деталей (фундамент)

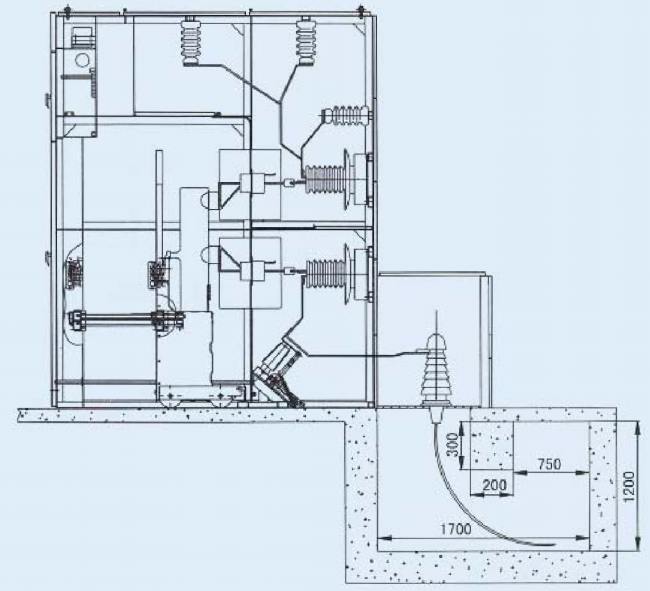

Рис. 4.8 Схема соединения JYN1-40.5(Z) с кабельной линией
