JW*-126, JW*-252 CHINT

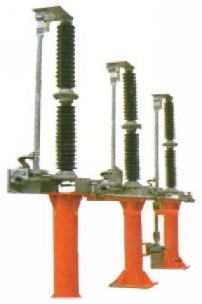

Высоковольтный заземлитель JW*-126, JW*-252 наружной установки для сетей переменного тока от компании Chint electric (Китай).
Заземлитель JW*-126, JW*-252 предназначен для безопасного заземления оборудования при проведении ремонта и технического обслуживания, является высоковольтным устройством наружной установки трехфазной сети переменного тока номинальным напряжением 110-220 кВ и частотой 50 Гц, служащим для заземления отключенных от источников питания токопроводов. Заземлитель соответствует требованиям стандарта МЭК 62271-102.
Обозначение модели
Номинальное напряжение
Номер проекта
Наружной установки
Заземлитель
Условия эксплуатации
температура окружающей среды: -40°С ~ +40°С;
высота над уровнем моря: не более 2000 м;
максимальная скорость ветра: 34 м/сек;
сейсмостойкость: горизонтальное ускорение - 0.250 g, вертикальное ускорение - 0.125 g
толщина льда: не более 10 мм.;
степень загрязнения: уровень II, III, IV;
установка: в пожаробезопасных, взрывобезопасных местах
солнечное излучение: не более 1000 Вт/м2;
отсутствие химической коррозии и частой вибрации.
Таблица 4. Технические параметры
| Параметр | Ед.изм. | Значение | ||
| Номинальное напряжение | кВ | 110 | 220 | |
| Наибольшее рабочее напряжение | кВ | 126 | 252 | |
| Номинальный пиковый выдерживаемый ток | А | 80,100 | 100,125 | |
| Номинальный ток термической стойкости в течении 3 с: | кА | 31.5,40 | 40,50 | |
| Номинальное выдерживаемое напряжение промышленной частоты | относительно земли | 230 | 460 | |
| между разомкнутыми контактами | кВ | 265 | 530 | |
| Номинальное выдерживаемой напряжение грозового импульса | относительно земли | 550 | 1050 | |
| между разомкнутыми контактами | кВ | 630 | 1200 | |
Заземлитель высоковольтный
| Параметр | Ед.изм. | Значение | |||
| Длина пути утечки | II | 20 | 20 | ||
| III | ММ | 25 | 25 | ||
| IV | 31 | 31 | |||
| Токоотключающая способность (наведенный ток) | Электро- магнитная связь | Номинальный наведенный ток | А | 50 | 80 |
| Номинальное наведенное напряжение | кВ | 0.5 | 1.4 | ||
| Электро- статическая связь | Номинальный наведенный ток | А | 1.25 | ||
| Номинальное наведенное напряжение | кВ | 3 | 5 | ||
| Механический ресурс | Кол-во циклов | 3000 | 3000 | ||
| Минимальная разрушающая нагрузка | Н | 4000,6000,8000 | 8000^Н | ||
| Вес одного полюса | Кг | 110 | 230 | ||
| Уровень воздействия радиоволн | мкВ | <2000 | <2000 | ||
Особенности конструкции
Конструкция
Заземлитель JW*-126, JW*-252 состоит из трех отдельных полюсов, которые используются в однополюсном варианте установки. Режим работы - пошаговый. Заземлитель обычно оснащен ручным приводом и электрическим приводом. Возможна работа как трех механически связанных полюсов, так и одного полюса.
Другие особенности
компактная конструкция, стабильные свойства, безопасность;
при изготовлении металлоконструкций заземлителя использован метод горячего оцинкования, благодаря чему заземлитель обладает чрезвычайно высокой стойкостью к коррозии. Простота установки, смазка не требуется;
стабильность конструкции в целом;
простота сборки и регулировки.
Внешний вид и размеры
Заземлитель JW*-126 (см. рис. 6.1, 6.2)
Заземлитель JW*-252 (см. рис. 6.3, 6.4)
Заземлитель высоковольтный

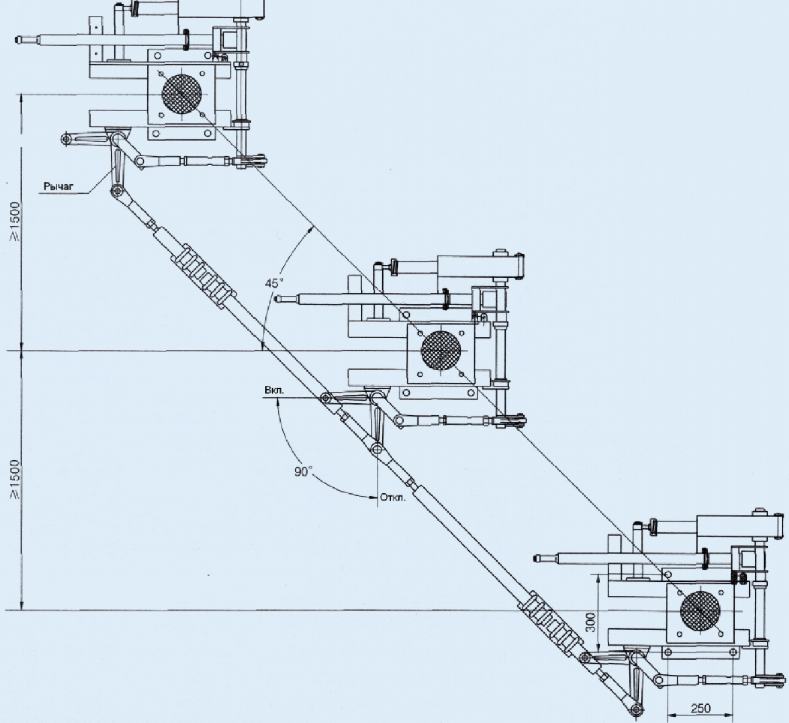

Рис. 6.1 Внешний вид и размеры заземлителя JW*-126
Примечание 1: на чертеже представлена одна фаза. На полном чертеже угол между рычагом и осевой линией фарфорового изолятора составляет 45°, остальное - аналогично. Примечание 2: расстояние между полюсами - не менее 1500 мм.
Заземлитель высоковольтный

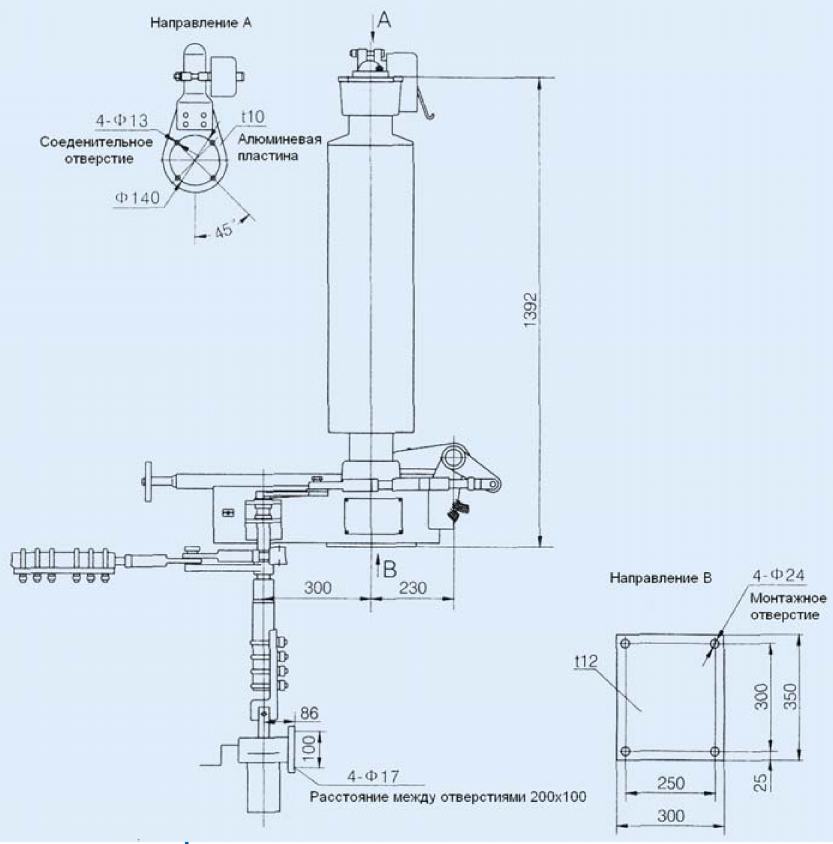

Рис. 6.2 Внешний вид и размеры заземлителя JW*-126
Заземлитель высоковольтный

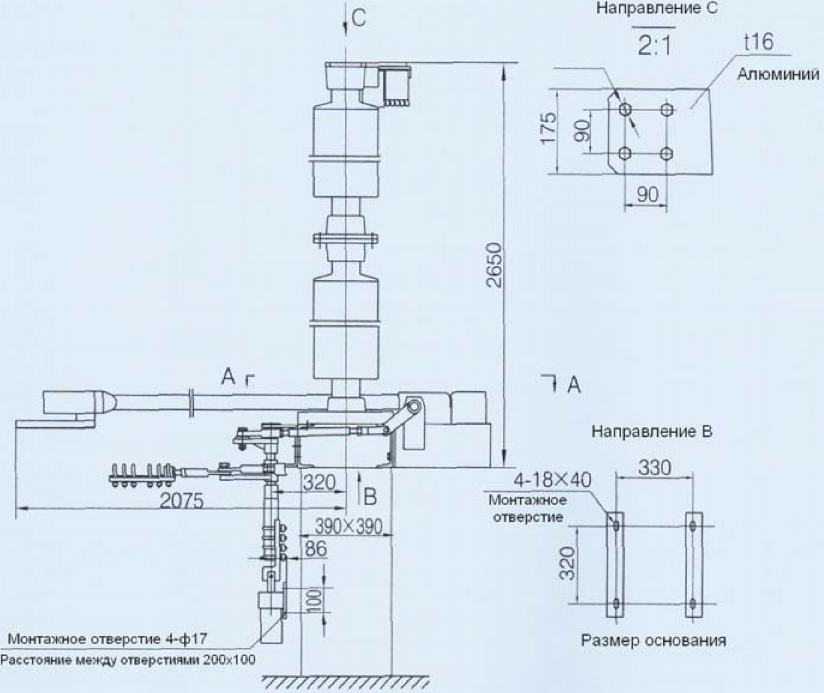

Рис. 6.3 Внешний вид и размеры заземлителя JW*-252
Примечание 1: на чертеже представлена одна фаза. На полном чертеже угол между рычагом и осевой линией фарфорового изолятора составляет 45°, остальное - аналогично. Примечание 2: расстояние между полюсами - не менее 3000 мм.

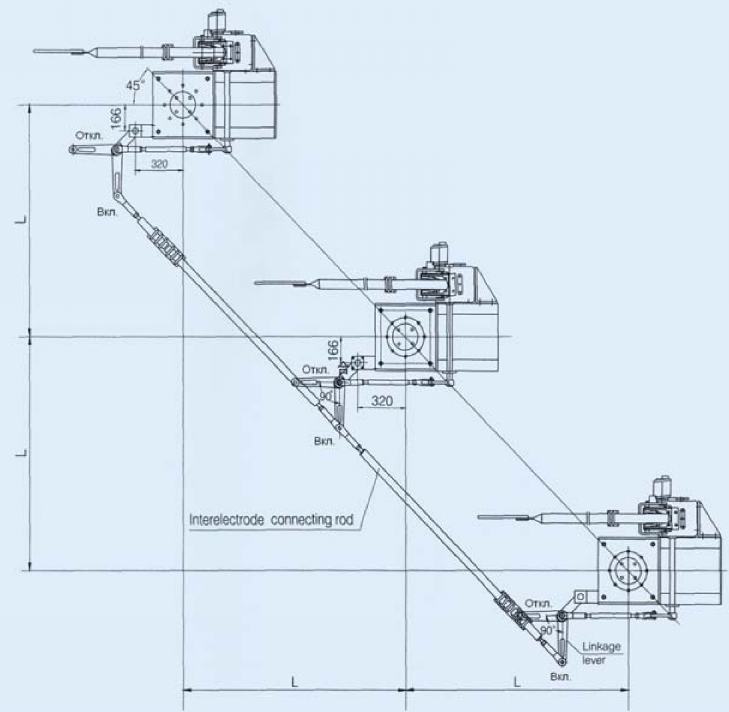

Рис. 6.4 Внешний вид и размеры заземлителя JW*-252
