Высоковольтный переключатель заземления переменного тока серии JN15-12 для установки внутри помещений

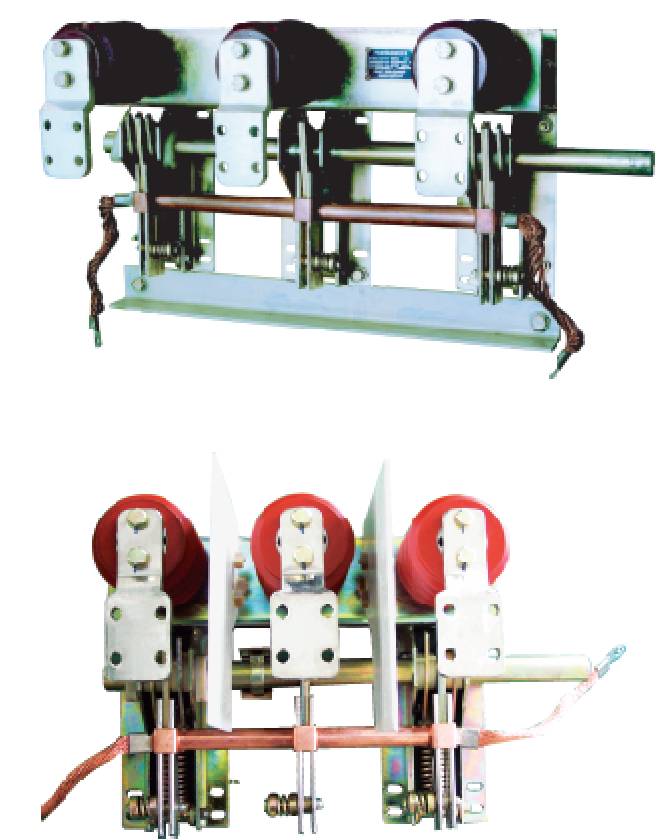

Высоковольтные внутренние заземляющие переключатели переменного тока JN15-12, который производит компания CHINT (Китай), можно использовать для защиты цепей путем их заземления при выполнении осмотра и обслуживания высоковольтного оборудования. Его можно использовать вместе с различными типами высоковольтных распредустройств в силовых цепях с частотой 50 Гц и с номинальным напряжением до 10 кВ. Переключатель заземления соответствует национальному стандарту GB1985 (Разъединитель и заземляющий переключатель переменного тока для высокого напряжения) и международному стандарту IEC60129.
2 Обозначение типа для заказа
JN15 - 12 _ 31.5 - 80 (210)
РМЦ между полюсами
Номинальный подключаемый ток короткого замыкания (кА)
Номинальный кратковременный выдерживаемый ток (кА)
Оснащен пружинным рабочим механизмом
Номинальное напряжение (кВ)
Номер конструкции.
Переключатель заземления
3 Основные технические параметры
| No. | Наименование Единицы | Данные | ||
| 1 | Номинальное напряжение | кВ | 12 | |
| 2 | Номинальный кратковременный выдерживаемый ток | кА | 31.5 | |
| 3 | Номинальная длительность короткого замыкания | с | 4 | |
| 4 | Номинальный пиковый выдерживаемый ток | кА | 80 | |
| 5 | Номинальный подключаемый ток короткого замыкания | кА | 80 | |
| 6 | Расстояние между центрами полюсов | mm | 210, 230, 250, 275 | |
| 7 | Номинальный уровень изоляции | Выдерживаемое напряжение на сетевой частоте в течение 1 минуты | кВ | 42 |
| Номинальное выдерживаемое напряжение импульса молнии (пиковое значение) | 75 | |||
4 Условия эксплуатации
Температура внешнего воздуха: от -25 °C до +40 °C (для хранения и перевозки допустима температура до -30 °C);
Высота над уровнем моря: 1000 метров и ниже;
Относительная влажность:
Среднее значение влажности за сутки не более 95%; Среднее значение влажности за месяц не более чем 90%;
Среднее значение давления насыщенного водяного пара за сутки не более 2,2 кПа; Среднее значение давления насыщенного водяного пара за месяц не более 1,8 кПа.
Не допускается установка в местах с опасностью возгорания, опасностью взрыва, сильным загрязнением, химической коррозией и сильной вибрации.

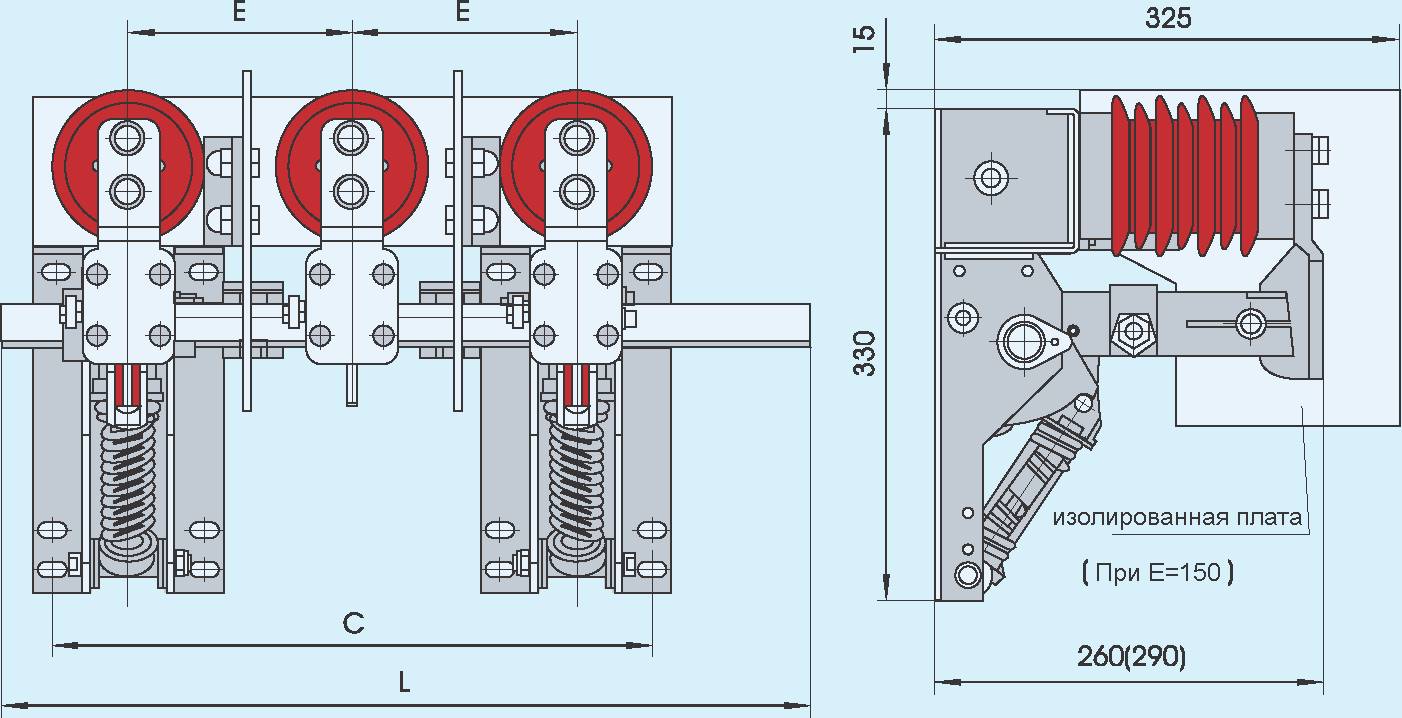

5 Габаритные и монтажные размеры

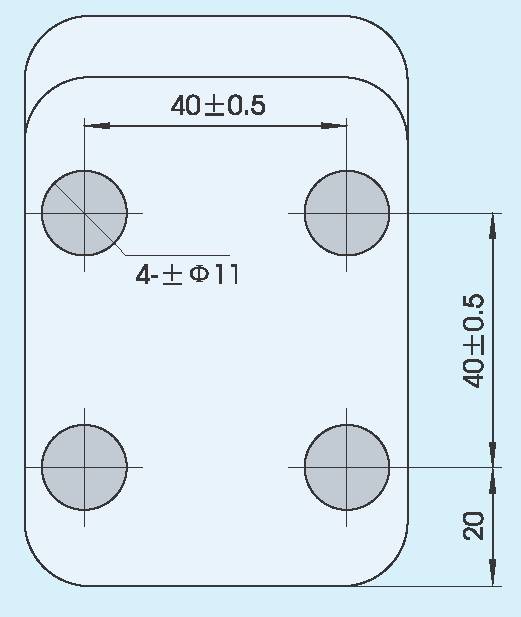

Размеры клеммы для подключения

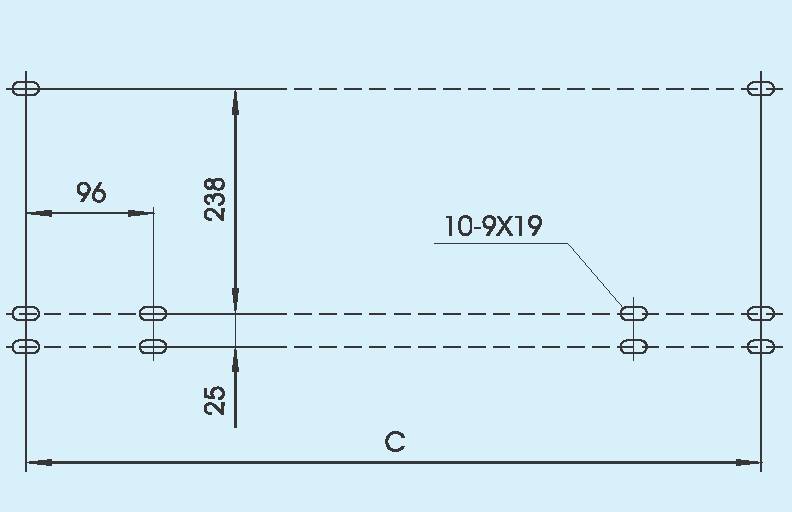

Размеры клеммы для подключения Рис. 2 Монтажные размеры
Рис. 3
| Тип и спецификация переключателей | L | E | C |
| JN15-12/T31.5-80(150) | 540 | 150 | 396 |
| JN15-12/T31.5-80(210) | 655 | 210 | 516 |
| JN15-12/T31.5-230 | 710 | 230 | 556 |
| JN15-12/T31.5-250 | 760 | 250 | 596 |
| JN15-12/T31.5-275 | 810 | 275 | 646 |
6 Указания по заказу
При заказе необходимо указать следующие параметры:
Тип, название и количество выключателей;
Номинальное напряжение, номинальный ток и номинальная размыкающая способность (по току КЗ) автоматического выключателя;
Номинальное рабочее напряжение;
Название и количество запасных деталей и принадлежностей;
Специальные условия эксплуатации, если они имеются.
