ЩИТКИ ВВОДНО-РАСПРЕДЕЛИТЕЛЬНЫЕ ДЛЯ ХОЗЯЙСТВЕННЫХ НУЖД ТИПА ЩХН
Щитки вводно-распределительныедля хозяйственных нужд типа ЩХН предназначены для стационарной установки в гаражах, коттеджах и других металлических, кирпичных и железобетонных хозяйственных помещениях и служат для приёма, распределения и учёта электрической энергии и защиты от перегрузок и токов короткого замыкания в сетях переменного тока напряжением 380/220 В частотой 50 Гц.
Щитки содержат аппаратуру ввода, учёта и распределения электроэнергии. В качестве аппаратов защиты в щитках установлены автоматические выключатели или дифференциальные автоматы.
Ввод и вывод щитков осуществляется кабелем марок АВВГ и ВВГ по ГОСТ 16442 (сечением 4x2,5 мм2 - ввод, 2x2,5 мм2 - отходящие линии), способ прокладки кабеля - по поверхности стен, потолков; в замкнутых каналах строительных конструкций; под штукатуркой; в металлических гибких рукавах
Конструкция щитка обеспечивает удобный доступ к аппаратам, установленным в щитке и возможность их замены без демонтажа щитка.
Основные параметры щитков приведены в таблице 1.
Габаритные размеры щитков приведены на рисунках 1, 2, схемы электрические принципиальные - на рисунках 3 - 8.
Условия эксплуатации:
- наибольшая высота над уровнем моря - не более 1000 м;
- рабочий диапазон температуры окружающей среды: от минус 45 до плюс 40 С;
- тип атмосферы - II по ГОСТ 15150-69;
- окружающая среда - не содержащая токопроводящей пыли, агрессивных газов и паров в концетрациях, снижающих параметры щитков в недопустимых пределах;
- щитки не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах.
- рабочее положение - вертикальное. Степень защиты щитка - IP43 по ГОСТ 14254-96. Вид климатического исполнения - УЗ по ГОСТ 15150-69. Средний срок службы щитков - 20 лет.

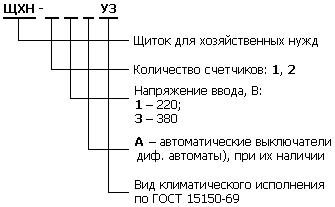

Условное обозначение
Таблица 1
Тип щитка |
Напряжение ввода, В |
Номинальный ток вводного выключателя, А |
Отходящие линии |
Количество счётчиков электроэнергии |
||||
Стационарные нагрузки |
Переносные нагрузки |
|||||||
число и ток, А |
напряжение, В |
число и ток, А |
напряжение, В |
однофазные |
трёхфазные |
|||
ЩХН-11 |
220 |
- |
3х16 1х16 |
220 12 (24) |
1х6 1х6 |
220 12 (24) |
1 |
- |
ЩХН-11А |
220 |
25 |
1 |
- |
||||
ЩХН-13 |
380 |
- |
1х6 1х6 1х25 |
220 12 (24) 380 |
- |
1 |
||
ЩХН-13А |
380 |
40 |
- |
1 |
||||
ЩХН-23 |
380 |
- |
1 |
1 |
||||
ЩХН-23А |
380 |
40 |
4х16 |
220 |
1 |
1 |
||

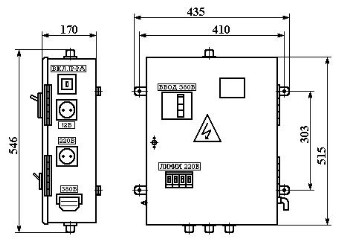

Рис. 1 Габаритные размеры ЩХН-11; -11 А; -13

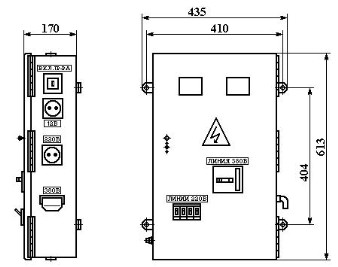

Рис. 2 Габаритные размеры ЩХН-13А; -23; -23А

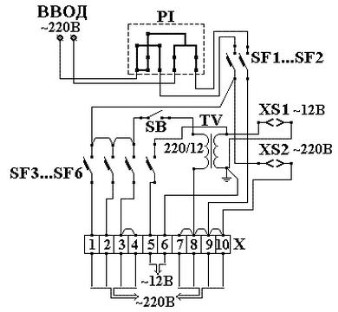

Рисунок 3 ЩХН-11

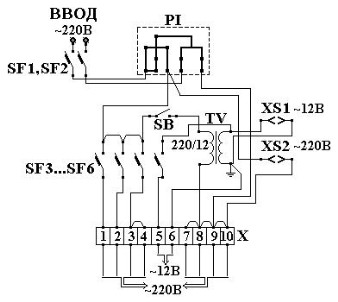

Рисунок 4 ЩХН-11А

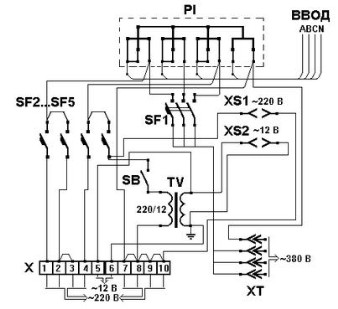

Рисунок 5 ЩХН-13
Рисунок 6 ЩХН-13А

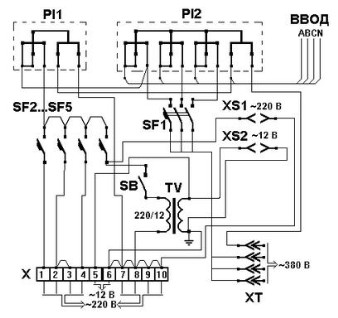

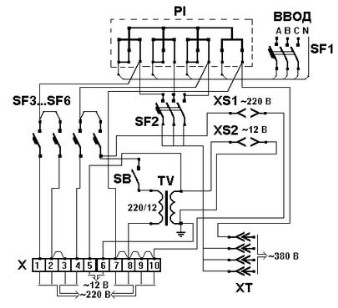

Рисунок 7 ЩХН-23

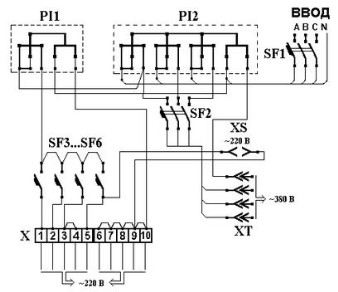

Рисунок 8 ЩХН-23А
