Источники света

Огонь служит человеку уже два миллиона лет, масляная лампа - 5000 лет, восковая свеча - 2500 лет, сальная свеча - 900 лет, газовый свет - 400 лет, керосиновая лампа - 130 лет, стеариновая свеча - 110 лет, лампе накаливания - около 100 лет, газоразрядная лампа - около 90 лет.

В настоящее время имеются разнообразные источники света, выпуск которых с каждым годом увеличивается, а технические параметры улучшаются.

Среди существующих источников света в зданиях и помещениях наибольшее применение находят люминесцентные лампы, энергосберегающие лампы, меньшее лампы накаливания. Использование других источников света, как правило, носит эпизодический характер и встречается на отдельных объектах.

В основных помещениях административных зданий применяются экономичные прямые люминесцентные лампы белого света (ЛБ).

Для отдельных помещений с особым оформлением интерьера с успехом могут найти применение V -образные люминесцентные лампы.

Лампы накаливания общего назначения следует в основном применять там, где это связано с функциональными особенностями и архитектурно-художественными требованиями к интерьеру, а также в отдельных вспомогательных помещениях (санузлах, вентиляционных камерах, чердаках и т. д.). В отдельных случаях (подсветка декоративных элементов интерьера, зелени, экспонатов) возможно применение ламп накаливания зеркальных, диффузных и специальных.

Для замены простых и надежных, но неэкономичных ламп накаливания в светильниках используют энергосберегающие лампы различной мощности с цоколем Е27, со встроенным электронным ПРА. Натриевая лампа высокого давления (НЛВД) мощностью 50 Вт в эллиптической колбе с цоколем Е27, а также другие, ей подобные в этом направлении находят применение для внутреннего освещения при замене ламп накаливания. Представляют также интерес люминесцентные лампы цветовой тон которых соответствует лампам накаливания.

Лампы, заменяющие лампу накаливания, изготавливаются в различных вариантах. Среди них V-образные миниатюрные люминесцентные лампы, соответствующие по световым потокам лампам накаливания с большей мощностью и имеющие срок службы свыше 5000 ч, в то время как лампы накаливания имеют срок службы 800-1000 ч.

Лампы галогенные применяются для установки в прожекторах наружного и внутреннего освещения промышленных и бытовых объектов, в осветительных приборах, используемых в кинематографии, на телевидении, различных технологических процессах и т.д.

Преимуществами галогенных ламп по сравнению с обычными лампами накаливания являются более мощный световой поток, стабильность светового потока на протяжении всего срока службы, малые габариты и масса.

Обозначение типа ламп складывается из букв (В - вакуумная, Б - биспиральная, Г - газонаполненная) и цифр, обозначающих напряжение и мощность. Лампы мощностью до 300 Вт изготавливаются с цоколем Е27, 500 Вт - с цоколем Е40, мощностью 300 Вт - Е27 или Е40. Срок службы лампы - 800 ч.

Тип лампы

Мощность,Вт

Световой поток,лм

Световая отдача,лм/Вт

Размер,мм

В215-225-25

Б215-225-40

Б215-225-60

Б215-225-75

Б215-225-100

Б215-225-150

Б215-225-200

Г215-225-300

Г215-225-500

100

150

200

300

500

220

415

715

950

1350

2100

2920

4610

8300

8,8

10,4

11,9

12,7

13,5

14,6

15,3

16,6

111

105

110

137

166,5

184

240

100

128

133

178

Светильники

Светильник - устройство, состоящее из лампы или ламп и осветительной арматуры, предназначенной для перераспределения света и защиты глаз от слепящего действия и содержащей необходимые детали для крепления и защиты ламп, а также и для их присоединения к питающей сети. Светильники - довольно широкая группа светотехнических изделий, число серий и типов которых постоянно растет.

По характеру распределения светового потока наибольшее применение находят светильники прямого света (П): Фо/Ф>80 %; преимущественно прямого света (Н):60%<Фо/Ф<80%; в меньшей степени-рассеянного света (Р): 40 %<Фо/Ф<60 %; затем - преимущественно отраженного света (В): 20%<ФО/Ф<40% и отраженного света (О): ФО/Ф<20%.

В зависимости от формы кривой силы света светильники делятся на несколько групп; наибольшее применение получили светильники с формами кривых: глубокой (г), косинусной (Д), равномерной (М), синусной (С), реже концентрированной (К), полуширокой (Л), широкой (Ш).

При этом формы кривых силы света для конкретных типов светильников несколько отличаются от типовых кривых, но обозначение типа кривой берется типовое.

По степени защиты от окружающей среды используются в основном светильники, имеющие степень защиты 2', IР20, у которых защита от пыли и воды отсутствует. Для ряда помещений находят применение и светильники со степенью защиты IР22, IР23, 2'2, 2'3, т. е. пылезащищенные, перекрытые (попадание пыли ограничивается неуплотненными светопропускающими оболочками). Они имеют также защиту от воды (IР22), от капель (IР23, 2'2) и от дождя (IР23, 2'3).

Светильники, серийно выпускаемые отечественной промышленностью, рекомендуются для освещения помещений, так как их характеристики удовлетворяют светотехническим, конструктивным, эстетическим требованиям. При этом следует подчеркнуть, что номенклатура светильников неустойчива, светотехнические характеристики на светильники, указанные заводами-изготовителями, не всегда достаточны для производства точных светотехнических расчетов.

Технические данные люминесцентных ламп. Срок службы ламп 10000 ч.

Тип лампы

Мощность, Вт

Световой поток, лм

Световая отдача, лм/Вт

ЛБ20

ЛТБ20

ЛХБ20

ЛД20

ЛДЦ20

ЛБ40

ЛТБ40

ЛХБ40

ЛД40

ЛДЦ40

ЛБ65

ЛТБ65

ЛХБ65

ЛД65

ЛДЦ65

ЛБ80

ЛТБ80

ЛХБ80

ЛД80

ЛДЦ80

1180

975

950

920

820

3000

2780

2340

2100

4550

4200

4100

3570

3050

5220

4720

4600

4070

3560

48.7

47,5

69,5

58,5

52,5

64,6

63,1

54.9

46,9

65,2

57,5

50,9

44,5

Каждая серия светильников имеет общие конструктивные особенности, светильники каждого типа определенной серии могут иметь несколько типоразмеров, зависящих от числа и мощности ламп. В пределах типоразмера могут быть модификации, определяемые применяемым материалом, формой рассеивателя, характером обслуживания, способом подвески, присоединения к питающей сети, схемой включения и т. д.

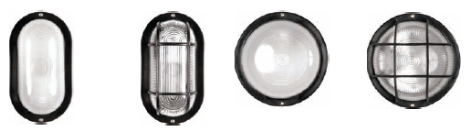

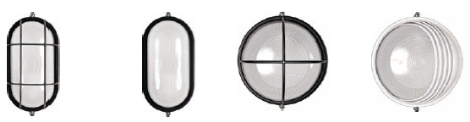

Светильники серии НПП

Светильники с корпусом из алюминиевого сплава. Светильники предназначены для внутреннего освещения общественных и производственных помещений и для наружного освещения. Конструкция светильника и применяемые материалы обеспечивают высокую механическую прочность и защиту от проникновения пыли и влаги по классу IP 54.

Светильники с корпусом из алюминиевого сплава встраиваемые . Светильники предназначены для внутреннего освещения общественных и производственных помещений; для наружного освещения. Конструкция светильника и применяемые материалы обеспечивают высокую механическую прочность и защиту от проникновения пыли и влаги по классу IP54.

Светильники с корпусом из пластика. Светильники предназначены для внутреннего освещения общественных и производственных помещений с повышенным содержанием пыли и влаги. Для наружного освещения.

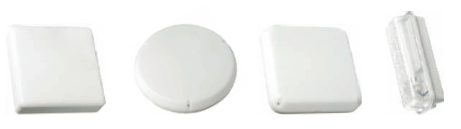

Светильники со встроенным датчиком движения. Светильники предназначены для внутреннего освещения милых, общественных и производственных помещений, в т.ч. помещений с повышенной влажностью (подсобные помещения, коридоры, подъезды и т.п.). Светильники имеют встроенный инфракрасн ый датчик движения. Датчик автоматически включает и отключает светильник в заданном интервале времени (1 мин) в зависимости от наличия движущихся объектов в зоне обнаружения датчика и уровня освещенности

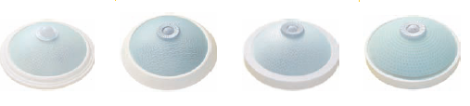

Светильники серии НПО с датчиком движения

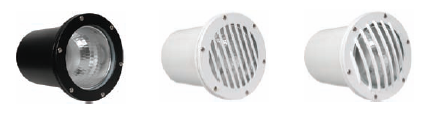

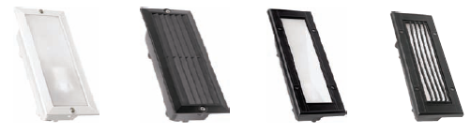

Светильники серии НСВ встраиваемые, IP67

Светильники предназначены для внутреннего освещения жилых и общественных помещений (коридоры, подъезды, подсобные помещения и т.п.). Светильники имеют встроенный инфракрасный датчик движения. Датчик автоматически включает и отключает его в заданном интервале времени в зависимости от наличия движущихся объектов в зоне обнаружения датчика и уровня освещенности.

Светильники предназначены для наружного освещения в тяжелых условиях эксплуатации (высокое содержание пыли, воды; наличие вибрационных ударных нагрузок). Применяются для декоративного освещения газонов, тротуаров, дорожек, аллей, подсветки архитектурных сооружений. Конструкция светильника и применяемые материалы обеспечивают высокую механическую прочность и защиту от проникновения пыли и влаги по классу IP 67.

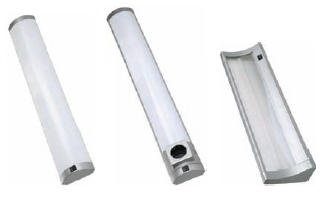

Светильники серии ЛПО с люминесцентными лампами

Светильники с линейными люминесцентными лампами. Светильники предназначены для общего и местного освещения жилых и общественных помещений (торговые центры, школы, гостиницы, рестораны): для местного освещения функциональных жилых зон (подсветка зеркал, картин, рабочих поверхностей на кухне).

Светильники с компактными люминесцентными лампами. Светильники предназначены для общего и местного освещения жилых и общественных помещений. Светильники со степенью защиты IP44, IP54 для производственных помещений с повышенным содержанием пыли и влаги; для наружного освещения.

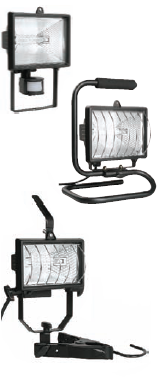

Прожекторы галогенные IP54

Светильники серии ЛСП для люминесцентных ламп, IP65

Прожекторы мощностью 150, 500, 1000, 1500 Вт предназначены для наружного освещения пространства в целом (площадей, автостоянок, строительных площадок и т.п.) или подсветки объектов (витрин, экспозиций, рекламных стендов и щитов, фасадов зданий и т.д.). Прожекторы мощностью 150, 500 Вт могут также применяться для внутреннего освещения больших помещений (залов, спортивных помещений, автостоянок и т.п.) в условиях конвекции воздуха. Конструкция прожектора и применяемые материалы обеспечивают высокую механическую прочность и защиту от проникновения пыли и влаги по классу IP 54. Прожектор И0 300 со степенью защиты IP33 предназначен для внутреннего освещения, для наружного освещения допускается использование только под навесом (под козырьками подъездов, на террасах, верандах и т.п.)

Светильники предназначены для общего освещения общественных, производственных и подсобных помещений с повышенным содержанием пыли и влаги (прачечных, теплиц, цехов предприятий, гаражей, подвалов, и т.п.) ; для наружного освещения на открытых строительных и производственных площадках.

Мифы об энергосберегающих лампах

Миф 1-й: «Они вредные - в них ртуть».

Миф основан на информации о технологиях 30-40-летней давности. В те времена в люминесцентных лампах действительно содержалось достаточно много ртути. В современных энергосберегающих лампах тоже есть газ, содержащий пары ртути, но ртути там всего 3-5 миллиграммов. Для примера: в стандартном ртутном термометре содержится около 2-х граммов ртути, то есть в 500 раз больше, чем в энергосберегающей лампе.

Миф 2-й: «Они мигают и поэтому вредны для зрения»

Миф основан на информации о технологиях 30-40-летней давности. Старые люминесцентные лампы действительно мигали на частоте 50 Гц. Эта частота незаметна глазу, но при этом утомляет зрение. Частота смены кадров в хорошем современном телевизоре или мониторе 100 Гц, что уже практически безвредно для зрения. В современных энергосберегающих лампах частота «мигания» составляет 3-4 кГц, Излишне говорить, что на такой частоте «мигание» не оказывает никакого отрицательного влияния на зрение.

Миф 3-е: «Они дают неестественный холодный бледный голубоватый свет».

Это мнение - тоже отголосок прошлого. Сегодня каждый может выбрать лампу наиболее приятной для себя цветовой температуры:

2700К - теплый белый, близкий по спектру к стандартной лампе накаливания (эти лампы занимают около 60% рынка);
4100К - естественно-белый, близкий по спектру к естественному освещению (около 30% рынка);
6000К - холодно-белый, ставший основой для мифа и используемый, как правило, для внешнего освещения (менее 10% рынка).

Светильники серии ЛБА с аварийным блоком питания

Светильники серии ЛБА применяются: для временного местного освещения рабочей зоны; для освещения путей эвакуации, коридоров, проходов, запасных дверей; как переносные светильники. Светильники могут использоваться в качестве аварийных при отсутствии стационарного аварийного и эвакуационного освещения (п. 6.1.29. ПУЭ изд.7).

Лампы-свечи

Лампы в колбе

Лампы-спирали

Суперкомпактные лампы-спирали

Светодиодные лампы GX53 Цветные светодиодные лампы GX53

Мощные U-образные лампы до 250W

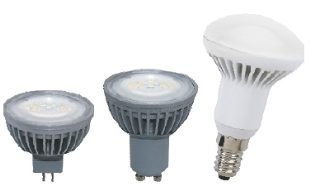

Светодиодные рефлекторы R50, R39, MR16 GU5.3 и GU10- эффективная замена галогенных ламп и зеркальных ламп накаливания.Полностью совместимы со стандартными светильниками.Большой радиатор для охлаждения светодиодов увеличивает срок службы лампы. Наличие радиатора также препятствует значительному снижению светоотдачи светодиодов из-за перегрева.

Уникальная конструкция цоколя исключает несанкционированное изъятие лампы без специального ключа. Рекомендована к использованию в гостиницах, подъездах жилых домов и других общественных местах.

Прекрасно подходит для больших потолочных светильников, абажуров, торшеров с одним патроном Е27. Позволяет повысить уровень освещенности помещения. Заменяет лампу накаливания мощностью до 350 Ватт

Аналоги галогенных ламп J118 и J78 с цоколем R7s. В 5 раз меньше энергопотребление и тепловыделение! Совместимы со стандартными прожекторами. В 4 раза больше срок службы
