Испытание трубчатых разрядников

Трубчатые разрядники предназначены для защиты от атмосферных перенапряжений изоляции линий электропередачи и с другими средствами защиты для защиты изоляции электрооборудования станций и подстанций напряжением от 3 кВ до 110 кВ, ослабленных мест на ВЛ и на подходах к подстанциям.

Подключение трубчатых разрядников к токоведущим частям ВЛ производится через внешний искровой промежуток.

Принято следующее обозначение типа трубчатых разрядников: Р - разрядник; Т - трубчатый; В или Ф - винипластовый или фибробакелитовый материал газогенерирующей трубки; У - усиленный; цифровое обозначение: в знаменателе - номинальное напряжение, в числителе - верхний и нижний предел отключаемых токов, кА. Например: РТВ - разрядник трубчатый, винипластовый, напряжение 35 кВ, предельно отключаемые токи 2-10 кА.

Трубчатые разрядники, как правило, обеспечивают 7-8 успешных срабатываний, после чего газогенерирующая трубка не обеспечивает требуемого давления и дугогасящей способности. Винипластовая газогенерирующая трубка выгорает быстрее фибробакелитовой. Для подсчета числа срабатываний разрядники снабжается однократными или многократными указателями срабатывания.

Нормы приемо-сдаточных испытаний трубчатых разрядников

Нормы приемо-сдаточных испытаний.

В соответствии с требованиями ПУЭ объем приемо-сдаточных испытаний трубчатых разрядников определяет выполнение следующих работ.

1.Проверка состояния поверхности разрядника.

2.Измерение внешнего искрового промежутка.

3.Проверка расположения зон выхлопа.

Проверка состояния поверхности разрядника.

Производится путем осмотра перед установкой разрядников на опору. Наружная поверхность их не должна иметь трещин и отслоений, ожогов электрической дугой.

Изменение внешнего искрового промежутка.

Производится на опоре установки разрядников. Искровой промежуток не должен отличаться от заданного. Минимально допустимые значения внешних искровых промежутков трубчатых разрядников представлены в табл. 1.

Таблица 1. Минимально допустимые значения внешних искровых промежутков

Напряжение, кВ	Режим нейтрали	Искровой промежуток, мм
3	Изолированная
6	“	10
10	“	15
35	“	100
110	Заземленная	400

Проверка расположения зон выхлопа.

Производится после установки разрядников. Зоны выхлопа не должны пересекаться и охватывать элементы конструкций и проводов, имеющих потенциал, отличающийся от потенциала открытого конца разрядника.

Зона выхлопа имеет форму конуса (см. рис. 1) высотой и диаметром в основании определяемыми номинальным напряжением защищаемой ВЛ (ориентировочные размеры зон выхлопа см. табл. 2.).

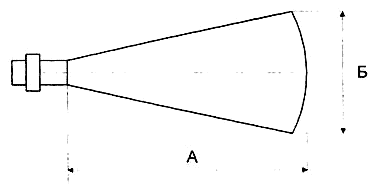

Рис. 1. Зоны выхлопа трубчатых разрядников

Таблица 2. Ориентировочные размеры зон выхлопа трубчатых разрядников

Номинальное напряжение разрядника, кВ	А, м	В, м
6	1,8	0,75
10	2,0	0,85
15	2,3	0,9
20	2,5	1,0
35	3,0	1,5

Проведение периодических проверок, измерений и испытаний трубчатых разрядников в эксплуатации

Нормы испытаний трубчатых разрядников.

Профилактические испытания трубчатых разрядников проводят при капитальном (К), текущем ремонтах (Т) и в межремонтный период (М).

К - проводится в сроки, устанавливаемые системой ППР.

Т - проводится в сроки, устанавливаемые системой ППР, но не реже 1 раза в 3 года.

М - проводится в сроки, устанавливаемые системой ППР.

Общем профилактических испытаний, предусмотренный ПЭЭП, включает следующие работы.

1.Проверка состояния поверхности разрядника.

2.Измерение внутреннего диаметра разрядника.

3.Измерение внутреннего искрового промежутка.

4.Измерение внешнего искрового промежутка.

5.Проверка расположения зон выхлопа.

Проверка состояния поверхности разрядника.

Производится при К, Т, М.

Наружная поверхность не должна иметь ожогов электрической дугой, трещин расслоений и царапин глубиной более 0,5 мм на длине более 1/3 расстояния между наконечниками.

Измерение внутреннего диаметра разрядника.

Производится при капитальном и текущем ремонтах.

Измерения выполняют по длине внутреннего искрового промежутка.

При увеличении внутреннего диаметра газогенерирующей трубки более чем на 40% по сравнению с первоначальным необходимо производить перемаркировку разрядника по пределам разрываемых токов. Внутренняя полость газогенерирующей трубки не должна иметь трещин или короблений.

Измерение внутреннего искрового промежутка.

Производится при капитальном и текущем ремонтах.

Искровой промежуток должен быть равным номинальному с допусками ±5 мм для разрядников 110 и 35 кВ и ±3 мм для разрядников 3-10 кВ.

Измерение внешнего искрового промежутка.

Производится при Т, М.

Измеренное значение не должно отличаться от заданного (см. выше).

Проверка расположения зон выхлопа.

Производится при Т, М.

Зоны выхлопа разрядников, закрепленных за закрытый конец, не должны пересекаться, и в них не должны находиться элементы конструкций и провода, имеющие потенциал, отличный от потенциала открытого конца разрядника (см. выше).

В случае заземления выхлопных обойм разрядников допускается пересечение их зон выхлопа.
