Инструменты и приспособления для соединения и оконцевания жил проводов и кабелей
Инструменты МБ-1м (рис. 1, а), МБ-2 (рис. 1, б) и М-1 (рис. 2) предназначены для снятия изоляции с концов проводов и жил кабелей. Инструмент МБ-1м модернизирован на основе МБ-1, имеет улучшенную конструкцию с дополнительными ножами для перекусывания проводов и жил кабелей сечением 0,75; 1 и 1,5 мм2 и массой 0,25 кг. Длина участка снятия изоляции может быть от 5 до 30 мм. Инструмент выполнен в виде клещей с двумя ручками 7 и 9 и рабочими губками 5 и 11. В последних размещены неподвижный 1 и подвижный 2 ножи, а также подвижный прижим 10.

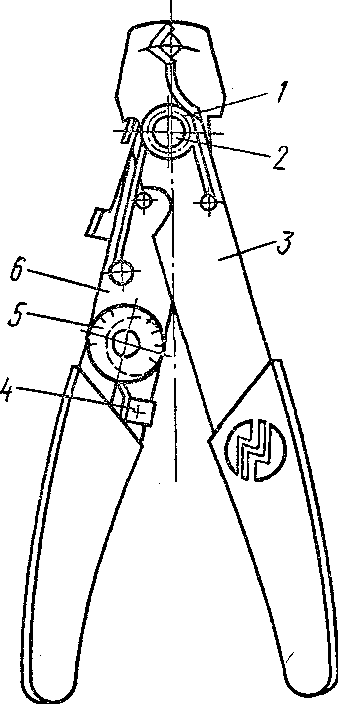

Ряс. 1. Инструмент МБ-1м, МБ-2:
1 — пружина, 2 — ось, 3, 6 — ручки, 4 — фиксатор, 5 — эксцентрик
Рис. 2. Инструмент М-1:
12 8 - ножи, 3 - копир, 4 - поводок, 5, 11 - губки, 6 - крышка с ножами, 7,9 - ручки, 10 - прижим, 12 — пружина
Инструмент МБ-2 используют для снятия изоляции с двужильных плоских проводов АППВС с одновременным разделением токопроводящих жил путем разрезания перемычки. Сечение проводов 0,5—4 мм2, масса инструмента 0,6 кг. Инструменты М-1 применяют для снятия изоляции с проводов малых сечений.
Пресс-клещи ПК-3 (рис. 3) и IIK-4 предназначены для соединения и оконцевания жил проводов и кабелей опрессованием.
Пресс-клещи ПК-3 состоят из двух рукояток 11, бугеля 6, толкателя 1, двух тяг 7 и блокирующего устройства, включающего гребенку 8, скобу с собачкой 10 и пружиной 9, установленных на рукоятке двух комплектов блок-пуансонов 3 и блок-матриц 4.

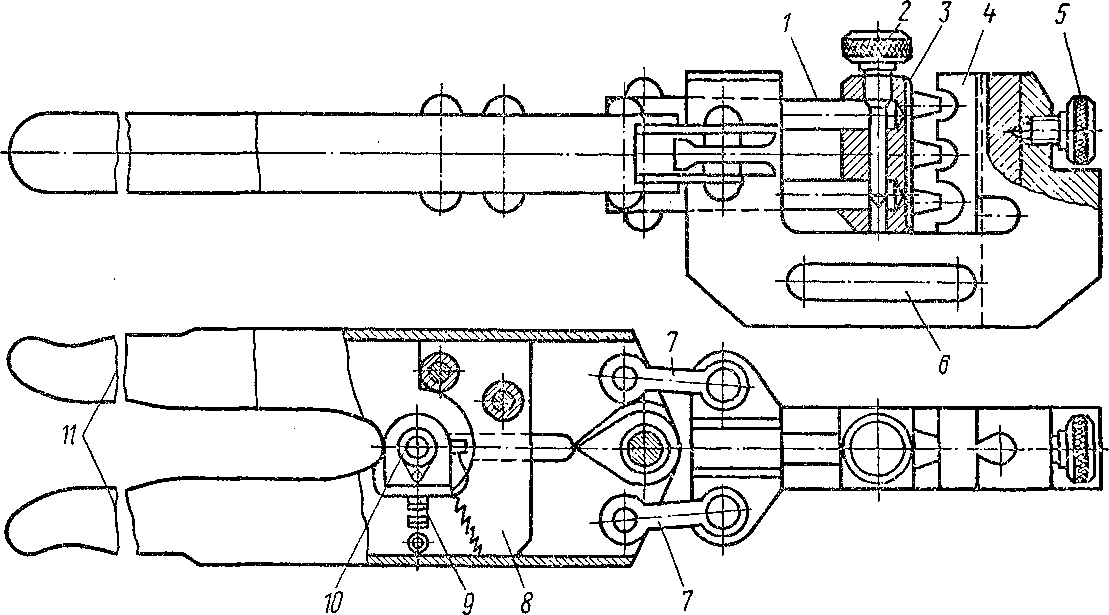

Рис. 3. Пресс-клещи ПК-3:
1 — толкатель, 2 — винт, 3 — блок-пуансон, 4 — блок-матрица, 5 — шариковый фиксатор, 6 — бугель, 7 — тяги, 8 — гребенка, 9 — пружина, 10 — собачка, 11 — рукоятки

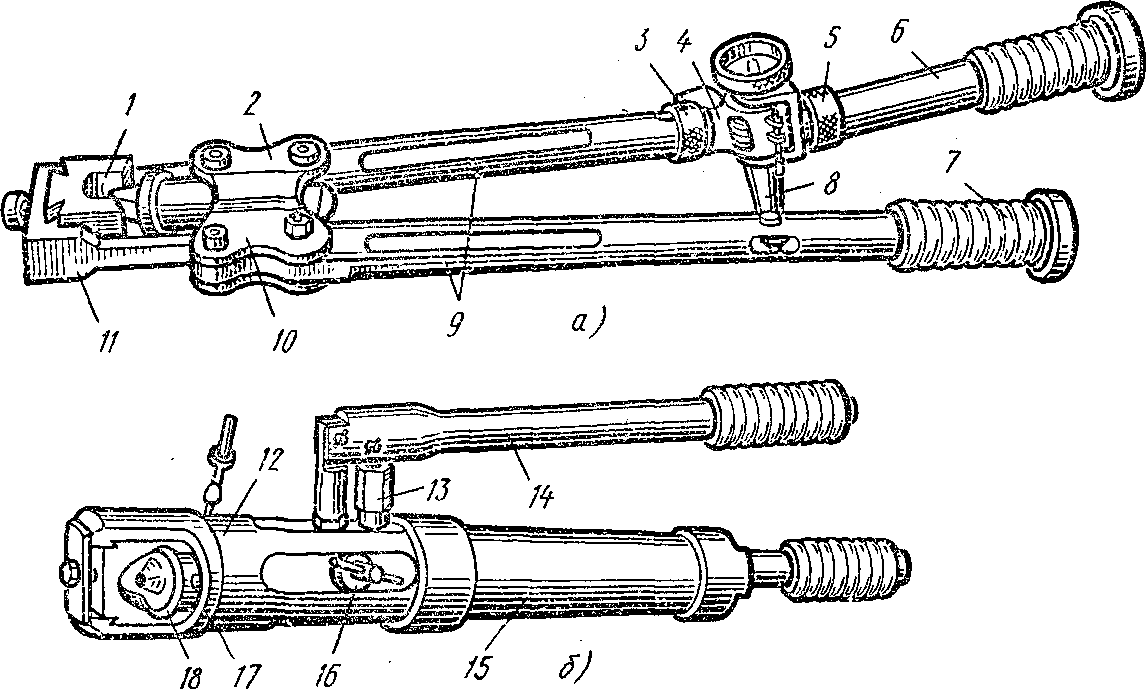

Рис. 4. Ручные прессы:
а — механический РМП-7м, б — гидравлический РГП-7м; 1 — матрица, 2 — рейка для пуансона, 3,5 — кольца, 4 — барабан с тросом, 6,7 — подвижная и неподвижная ручки, 8 — трос, 9 — рычаги, 10, 12 — корпуса, 11 —откидная скоба, 13 — насос, 14 — рычаг насоса, 15 — резервуар для масла, 16 — запорный кран, 17 — вилка, 18 — поршень с пуансоном
Максимальное рабочее усилие на пуансоне может быть 12,5 кН, на ручке — 200 Н, ход пуансона составляет 12 мм. Клещи имеют габаритные размеры 325X60X33 мм, массу 1,16 кг и служат для опрессования алюминиевых жил в гильзах ГАО-4, ГАО-5, ГАО-6 и медных жил сечением 4—6 мм2 в наконечниках Т и гильзах ГМ, а также для оконцевания медных жил сечением 1,5 и 2,5 мм2 в кабельных концевых наконечниках П.
Клещи ПК-4 предназначены для опрессования вручную кабельных наконечников и соединительных гильз сечением 16—35 мм2 на проводах и кабелях с алюминиевыми жилами.
Клеши ПК-3 и ПК-4 снабжены блокирующим устройством, которое не позволяет раскрывать их во время опрессования и снимать наконечник или гильзу до его окончания на требуемую глубину. Возврат рычагов в начальное открытое положение происходит после срабатывания блокирующего устройства.
Ручной механический пресс РМП-7м и ручной гидравлический пресс РГП-7м предназначены для опрессования кабельных наконечников на жилах проводов и кабелей сечек нем 16—240 мм с однозубым вдавливанием и сечением 16—95 мм2 с двузубым вдавливанием.
Пресс РМП-7м (рис. 4, а) имеет форму клещей и состоит из корпуса 10 и двух рычагов 9 с зубчатым сектором, откидной скобы 11 для установки матриц 1, рейки 2 для установки пуансона, подвижной 6 и неподвижной 7 ручек. При опрессовании движением ручки вверх и вниз трос 8 наматывается на барабаны 4, при этом рычаги 9 сближаются до момента соприкосновения заплечиков пуансона с матрицей и вдавливают пуансон в трубчатую часть наконечника, образуя зубья.

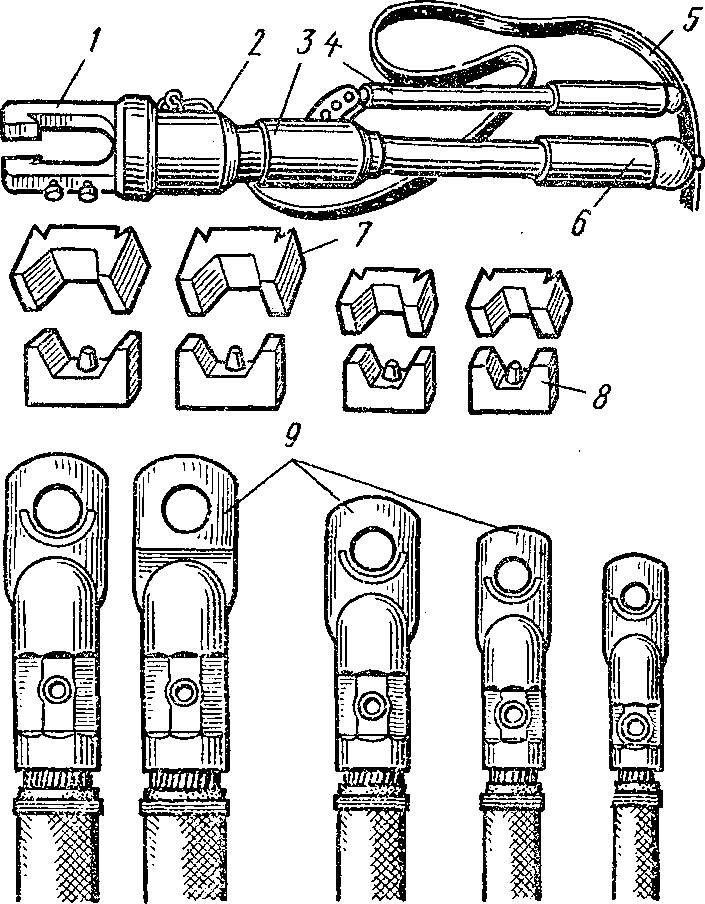

Рис. 5. Ручной гидравлический пресс ПГР-20М1:
1 — скоба для установки матриц и пуансонов, 2—корпус (рабочий цилиндр), 3—стакан, соединяющий корпус с ручкой, 4 — рычаг, 5 — ремень, 6 — рукоятка, 7 — пуансоны, 8 — матрицы, 9 — опрессованные кабельные наконечники
Ручной пресс РМП-7м выполняет те же операции, что и пресс РГП-7м. Для уменьшения усилий на нем рычаги сжимаются с помощью стального троса, намотанного на барабан правого рычага. Опрессование осуществляется качанием рукоятки до соприкосновения заплечика пуансона с матрицей.
Ручной гидравлический пресс РГП-7.М (рис. 4, б) состоит из корпуса 12, насоса 13 с клапанами, поршня 18 с пуансоном, резервуара для масла 15, вилки 17 с матрицей и рычага 14 насоса. При качании рычага насоса под действием давления масла перемещается поршень с пуансоном и происходит опрессование.
Ручной гидравлический пресс ПГР-20М1 (рис. 5) предназначен для опрессования наконечников и соединительных гильз на медных и алюминиевых жилах проводов и кабелей сечением 16—240 мм2 многогранным обжатием (шестигранное обжатие и местное вдавливание). Пресс может быть использован для скругления секторных комбинированных жил проводов сечением до 185 мм2, а также секторных однопроволочных алюминиевых кабелей сечением 25—240 мм2.
Пресс состоит из корпуса 2, являющегося рабочим цилиндром, бугеля, служащего для крепления с помощью винтов матриц 8 и пуансонов 7, запорного клапана, рукоятки 6, стакана 3, соединяющего корпус с рукояткой, рычага 4, установленного шарнирно на стакане, масляного баллона и ремня 5 для удобства работы и переноски пресса. Поршень перемещается под давлением, которое создается в цилиндре при качании рукоятки насоса, для чего запорный клапан предварительно завертывают до отказа. Чтобы поршень занял исходное положение, запорный клапан отвертывают на 2—3 оборота. Пресс снабжен предохранительным клапаном, отрегулированным на максимально допустимое давление.
Для выполнения опрессования в пресс устанавливают пуансон и матрицу, соответствующие сечению и конструкции, жилы кабеля или провода. В матрицу укладывают наконечник (или гильзу), насаженный на жилу, и закрывают клапан. После этого рукоятку насоса качают до тех пор, пока буртик пуансона не войдет в соприкосновение с матрицей. Затем открывают клапан, в результате чего поршень с пуансоном возвращается в исходное положение, и снимают опрессованный наконечник. При опрессовании на трубчатой части наконечника (гильзы) образуются зубья местного вдавливания и обжатия. Таким же способом осуществляют скругление секторных алюминиевых однопроволочных жил кабелей и секторных комбинированных жил проводов.
Гидравлический ручной пресс ПГЭ-20 с электроприводом производит опрессование многогранным обжатием соединений и оконцеваний алюминиевых жил изолированных проводов и кабелей сечением от 16 до 240 мм2, скругление секторных однопроволочных алюминиевых жил сечением от 25 до 240 мм2 и секторных комбинированных жил сечением 120—185 мм2. Приводом пресса служит электросверлильная машина с двойной изоляцией ИЭ1022А мощностью 250 Вт.
Рабочее усилие пресса составляет 200 кН, время опрессования — 10—12 мин, масса (без кабеля) — 6,5 кг. Для работы пресса выпускают набор инструментов НИСО и НИОМ.
Применяемые для опрессования ручные прессы с механическим, гидравлическим и электрическим приводами унифицированы: имеют единые посадочные места для установки рабочих инструментов.
Набор НИСО состоит из матриц и пуансонов, уложенных в ячейки панели футляра, на которой указана их маркировка. Универсальный набор НИОМ содержит 10 комплектов (пуансон — матрица) для опрессования соединений и оконцеваний медных жил кабелей сечением 16—240 мм2.
Инструменты набора обеспечивают опрессование с применением стандартных гильз и наконечников для соединения и оконцевания медных жил кабелей всех конструкций (в том числе секторной и сегментной форм). При этом номенклатура гильз и наконечников сокращается до 10 типоразмеров, отпадает необходимость в специальном инструменте для скругления секторных однопроволочных жил.
Для наконечников и гильз введена упрощенная маркировка.
