Страница 6 из 10 5. ТЕХНИЧЕСКИЕ СРЕДСТВА,

ПРИМЕНЯЕМЫЕ ПРИ РЕМОНТЕ. 5.1 Перечень применяемых приспособлений, инструмента, материалов.

5.1.1 Технические средства:

5.1.1.1 Инструменты:

№ п./п.	Наименование	ГОСТ, ТУ	Кол-во
1.	Ключи гаечные S= 7 24 мм	2839-80	1 компл.
2.	Ключ трещоточный с набором головок		1 компл.
3.	Ключ торцовый S= 17, 22, 27 мм		3 шт
4.	Молоток слесарный стальной	3210-77	2 шт
5.	Бородок слесарный		1 шт
6.	Кернер	7213-72	1 шт
7.	Отвертка	882-75	2 шт
8.	Металлическая измерительная линейка	427-75	1 шт
9.	Штангенциркуль ШЦ-II	10-75	2 шт
10.	Напильники разные	1465-80	2 шт
11.	Надфили разные		2 шт
12.	Метчики разные		1 компл.
13.	Плашки разные		1 компл.
14.	Микрометр		1 шт
15.	Нутромер		1 шт
16.	Шабер плоский односторонний		1 шт
17.	Шабер трехгранный односторонний		1 шт
18.	Щуп ( набор № 4)		1 шт
19.	Пресс-масленка		1 шт
20.	Металлическая щетка		1 шт
21.	Кисть КФ-25	10597-87	4 шт
22.	Отвес		1 шт
23.	Угломер		1 шт
24.	Емкости для промывки алюминиевые		3 шт
25.	Емкости для крепежа		3 шт

5.1.2 Материалы и запасные части (на один компрессор на 5000 моточасов).

№ п./п.	Наименование	ГОСТ, ТУ	Кол-во
1.	Масло компрессорное		400 л
2.	Смазка Литол-24	ГОСТ 9433-80	10 кг
3.	Керосин	ТУ 38101913-32	200 кг
4.	Каустическая сода		10 кг
5.	Кальцинированная сода		3 кг
6.	Мыло хозяйственное		0,5 кг
7.	Ветошь обтирочная	ОСТ 63.46-84	25 кг
8.	Шкурка шлифовальная (типа 1)	ГОСТ 5009-82	2, 5м2
9.	Шплинты разные		1,0 кг

5.2 Требования метрологические, порядок испытания и проверки.

5.2.1. Измерительный инструмент и приборы поверяются в объеме и в сроки, указанные в технических условиях и сопроводительной документации.

5.2.2. Порядок и объем проведения входного контроля продукции (оборудования и материалов и т. д.), поступающей на электростанцию от заводов-изготовителей и предприятий поставщиков продукции определен «Инструкцией по входному контролю оборудования, основных материалов, полуфабрикатов и комплектующих изделий поступающих на электростанцию» №0-18-02ИП:

6. ОТЧЕТНЫЕ ДОКУМЕНТЫ. 6.1 Перечень отчетных документов.

По результатам проведенных работ оформляются следующие виды отчетных документов:

1. Акт на сдачу компрессора в ремонт;

2. Акт о выполненных работах по ремонту оборудования;

3. Перечень оборудования (приложение к акту);

4. Ведомость объемов работ (капитального, среднего, текущего и ТО);

5. Ведомость выполненных работ (капитального, среднего, текущего и ТО);

6. Формуляр компрессорного агрегата ВШВ-2,3/230.

6.2 Формы отчетных документов:

- Акт на сдачу компрессора в ремонт оформляются по форме приложения 1;

- Акт о выполненных работах по ремонту оборудования оформляется по форме приложения 2;

- Ведомость объемов работ по капитальному ремонту оформляется по форме приложения 3;

- Ведомость объемов работ по среднему ремонту оформляется по форме приложения 4;

- Ведомость объемов работ по текущему ремонту оформляется по форме приложения 5

- Ведомость объемов работ ТО оформляется по форме приложения 6;

- Ведомость выполненных работ капитального ремонта оформляется по форме приложения 7;

- Ведомость выполненных работ среднего ремонта оформляется по форме приложения 8;

- Ведомость выполненных работ текущего ремонта оформляется по форме приложения 9;

- Ведомость выполненных работ ТО оформляется по форме приложения 10;

- Ведомость объема и выполнения работ ЭЦ оформляется по форме приложения 11;

- Формуляр компрессорного агрегата ВШВ-2,3/230 оформляется по форме приложения 12.

6.3 Чертеж, (эскиз) общего вида.

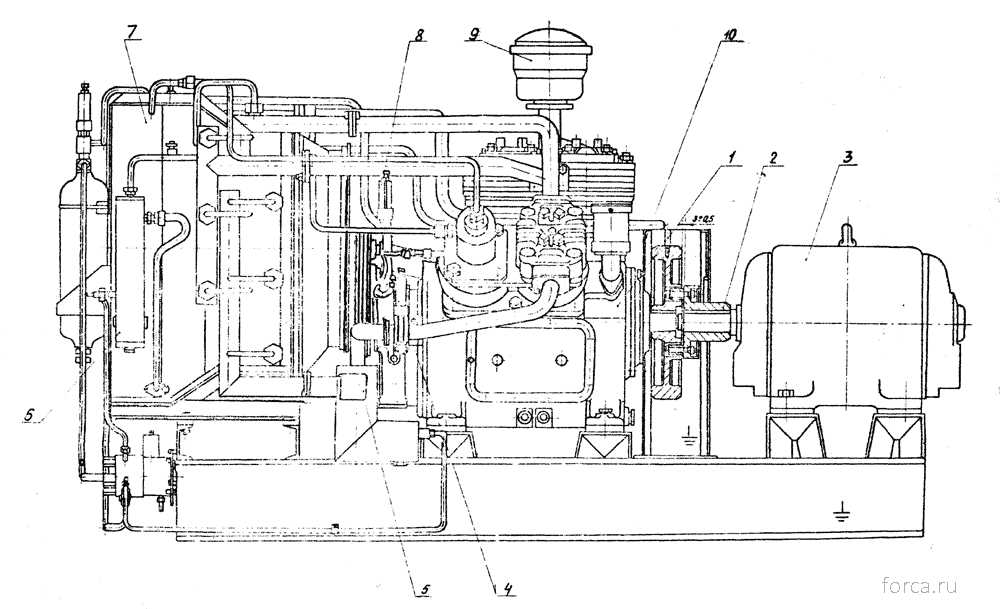

Рис.1 Компрессор с приводным двигателем, межступенчатой коммуникацией и системой продувки, смонтированные на общей раме (вид справа)

1 - компрессор 304.312.00.000; 2 – полумуфта 391.313.00.013; 3 – электродвигатель; 4 – клапан предохранительный 10.00.350-01; 5 – водомаслоотделитель 3.361.005-01;6 - – водомаслоотделитель 3.361.004; 7 – блок холодильников 391.313.02.000; 8 – клапан предохранительный 10.00.30.06; 9 – фильтр воздушный черт. 201.1109009-62; 10 – ограждение 391.313.04.000

6.4 Контрольная карта на ремонт оборудования

6.4.1 В соответствии с п. 2 приложения 4 ПОКАС (рем) Книга 2 № 0-18-02ПОКАС(рем) не требуется разработки КК при наличии утвержденных ведомостей, согласно приложения 22 ПОКАС(рем) кн. 3., являющихся приложением к ТИ.
