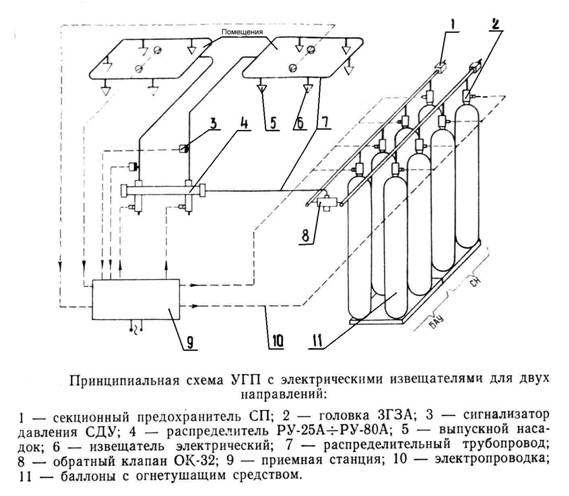

Приложение 6.

Принципиальная схема установки газового пожаротушения УГП

схема установки газового пожаротушения

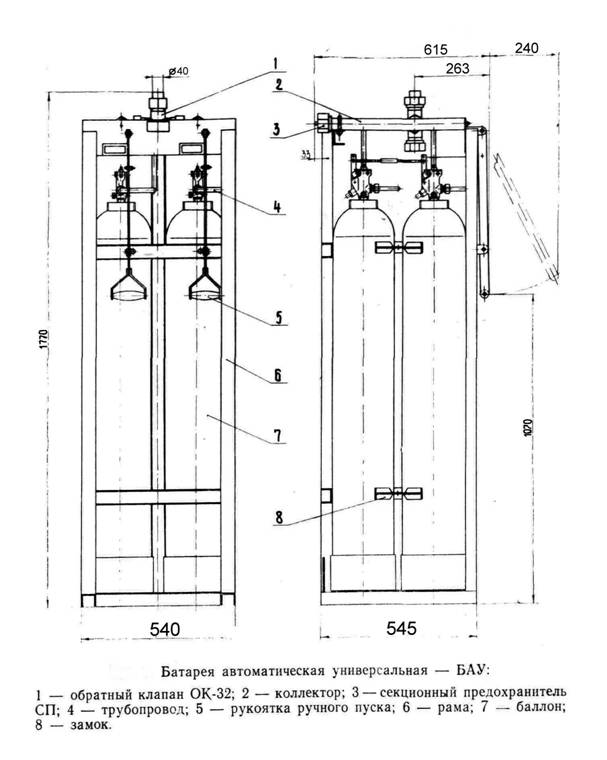

Приложение 7.

Общий вид батареи автоматической универсальной БАУ

вид батареи автоматической универсальной БАУ

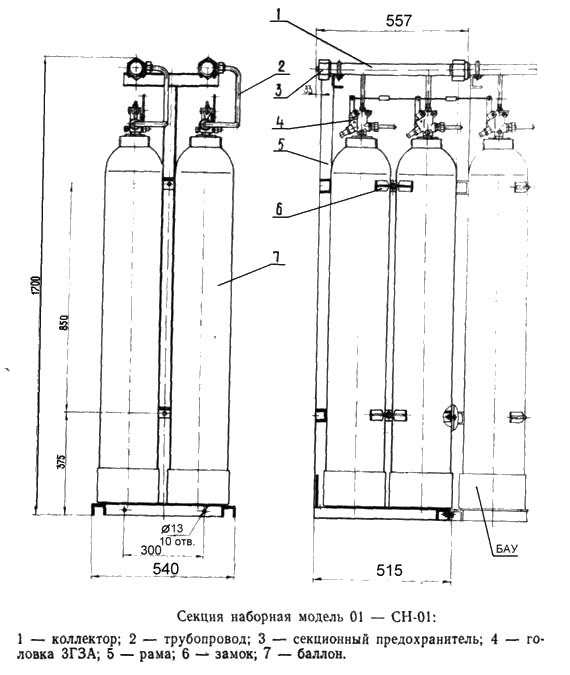

Приложение 8.

Общий вид секции наборной СН-01

вид секции наборной СН-01

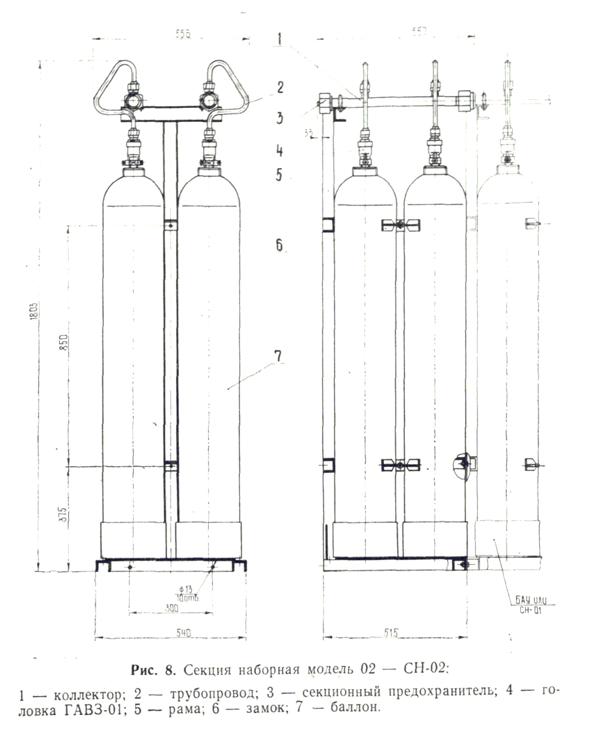

Приложение 9.

Общий вид секции наборной СН-02

вид секции наборной СН-02

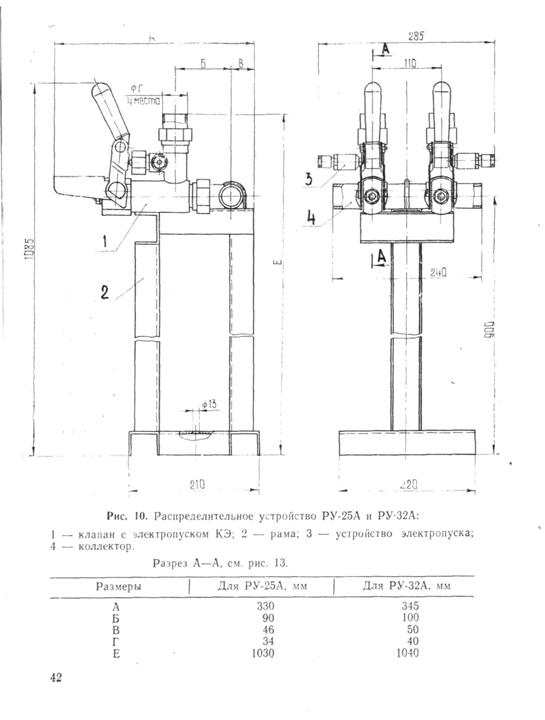

Приложение 10.

Общий вид распределительного устройства РУ-25 и РУ-32

РУ-25 и РУ-32

Приложение 11.

Продольный разрез головки затвора 3ГЗА-01

разрез головки затвора 3ГЗА-01

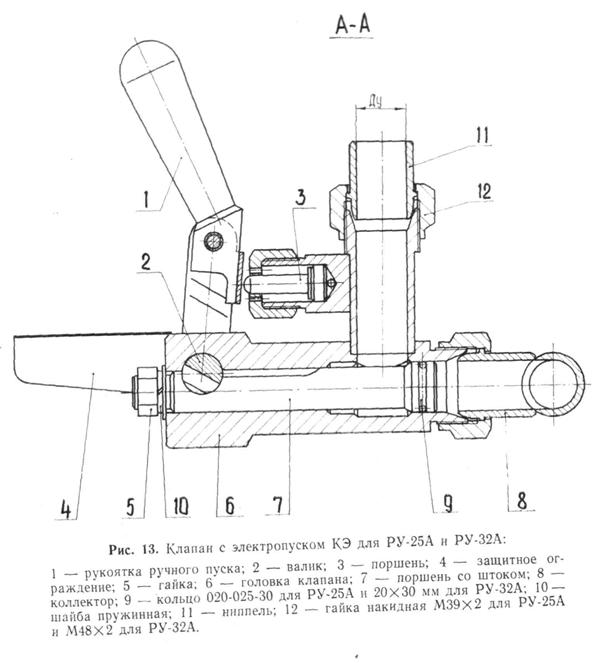

Приложение 12.

Продольный разрез клапана с электропуском КЭ для РУ-25 РУ-32

разрез клапана с электропуском КЭ для РУ-25 РУ-32

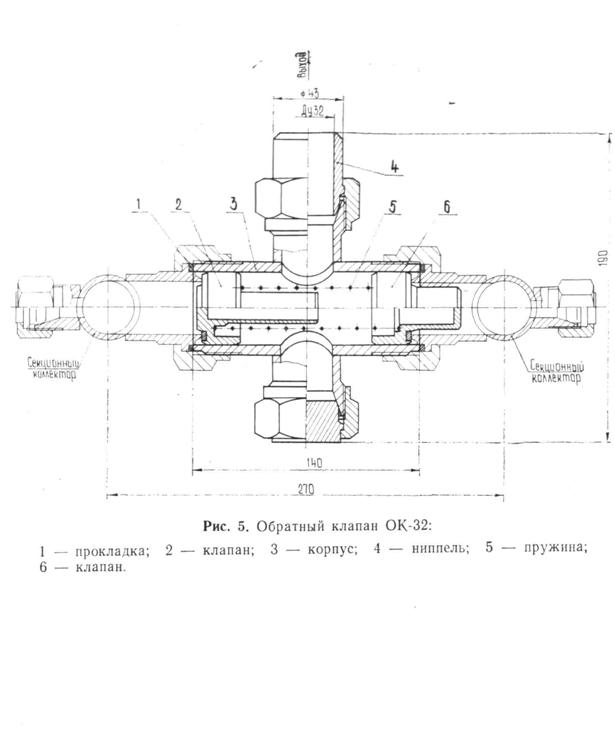

Приложение 13.

Продольный разрез обратного клапана ОК-32

разрез обратного клапана ОК-32

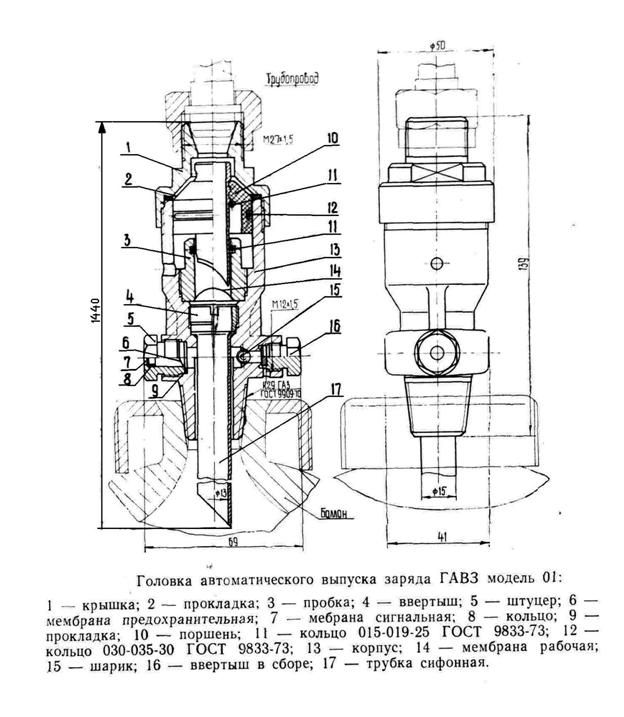

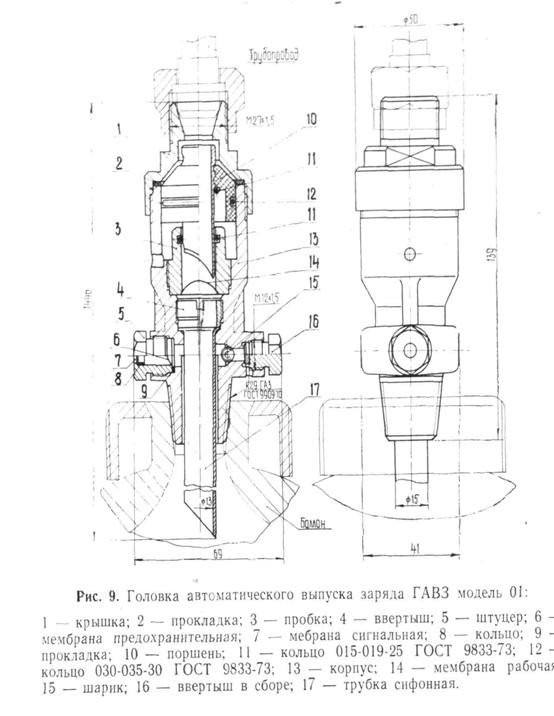

Приложение 14.

Продольный разрез головки автоматического выпуска заряда ГАВЗ-01

разрез головки автоматического выпуска заряда ГАВЗ-01

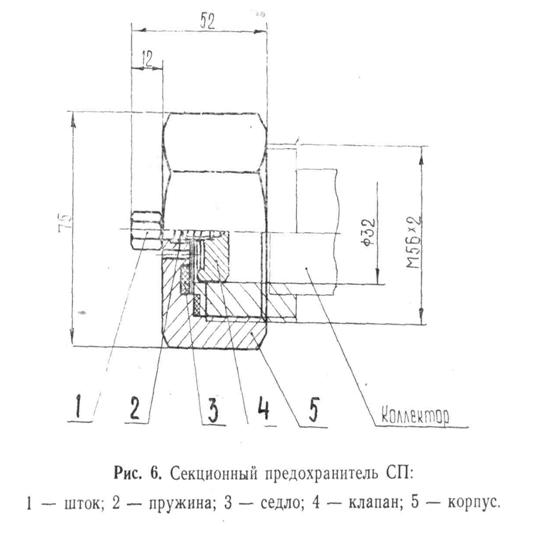

Приложение 15.

Продольный разрез секционного предохранителя СП

разрез секционного предохранителя СП

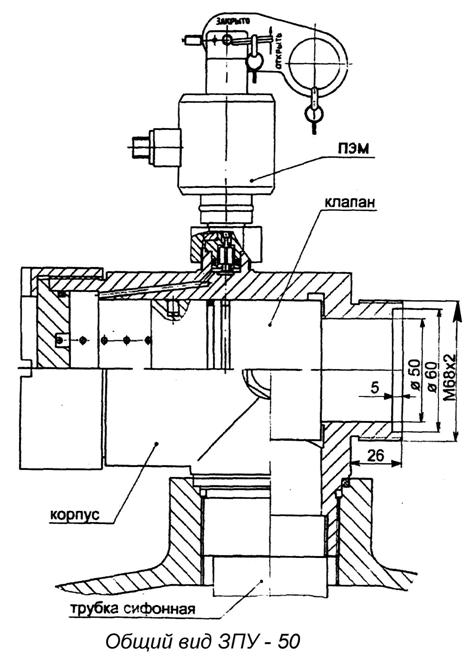

Приложение 16.

Продольный разрез запорно-пускового устройство ЗПУ-50

разрез запорно-пускового устройство ЗПУ-50

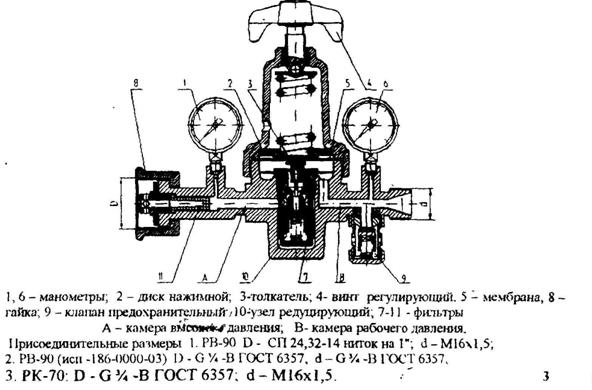

Приложение 17

Продольный разрез редуктора воздушного РВ-90

разрез редуктора воздушного РВ-90

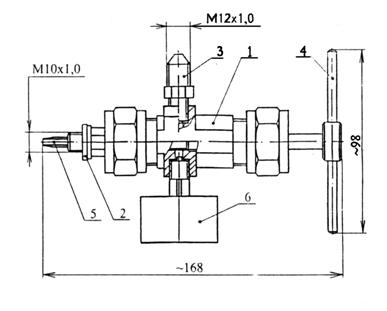

Приложение 18

Общий вид заправочного устройства

А-01 000

вид заправочного устройства

1. Корпус;

2. Медная прокладка;

3. Штуцер;

4. Рукоятка;

5. Шток;

6. Манометр.
