Инструкция по ТО и ремонту приборов охранно-пожарной сигнализации - Приложения Инструкция по ТО и ремонту приборов охранно-пожарной сигнализации

Страница 6 из 6

Приложение 1

Техническое обслуживание электрооборудования систем пожаротушения.

Техническое обслуживание и ремонт электрооборудования систем пожаротушения

14 энергоблоков выполняется в соответствие с регламентами технического обслуживания в составе инструкций по эксплуатации систем пожаротушения и пожарной сигнализации

№ 0-03-55ИЭ, № 0-03-52ИЭ, № 0-03-12ИЭ, № 0-03-76ИЭ, № 0-03-86ИЭ.

Выполнение работ по техническому обслуживанию и ремонту оборудования систем пожаротушения 14 энергоблоков производится по утвержденным программам, технологическим инструкциям с фиксацией измеряемых (контролируемых) параметров в протоколах, оперативном журнале НС ЭЦ, в «Журнале регистрации работ по техническому обслуживанию и планово-предупредительному ремонту систем пожарной автоматики участка ПОС».

Приложение № 2.

Электростанция

Цех - владелец оборудования ______________________________________________________

Исполнитель ремонта ____________________________________________________________

АКТ № _________________________

Испытание оборудования (системы)

________________________________________________________________________________

наименование оборудования (системы)

________________________________________________________________________________

оперативное обозначение

после ___________________________________________________________________ ремонта

Комиссия в составе:

председатель ____________________________________________________________________

должность, цех АЭС, ФИО

члены комиссии _________________________________________________________________

должность, предприятие, ФИО

____________________________________________________________________

__ ____________________________________________________________________

________________________________________________________________________________

составила акт в том, что согласно программе _________________________________________

___ __________________________________________________________________

наименование программы и ее обозначение, №

_______ _____________________________________________________________

проведены испытания системы (оборудования) _______________________________________

наименование системы, оборудования

________________________________________________________________________________

Данные испытаний: ______________________________________________________________

регистрируемые значения параметров

________________________________________________________________________________

или указать протоколы, формуляры и т.д. с их приложением

Замечания: ______________________________________________________________________

___ _________________________________________________________________

Заключение: система (оборудование) _______________________________________________

________________________________________________________________________________

наименование

по результатам испытаний соответствует установленным техническим требованиям допускается к эксплуатации ________________________________________________________

без ограничений, ограничениями – указать

Председатель комиссии ___________________________________________________________

подпись, ФИО

члены комиссии _________________________________________________________________

подпись, ФИО

________________________________________________________________________________

Приложение 3

электростанция

Дата

_______

УТВЕРЖДАЮ

Главный инженер

_____________ __________________

подпись расшифровка

Блок

_______

Срок ремонта

с___________

по__________

АКТ О ВЫПОЛНЕННЫХ РАБОТАХ

ПО РЕМОНТУ ОБОРУДОВАНИЯ

Лист/Листов

___________

Установка/система___________________________

(наименование, обозначение)

Цех – владелец

______________

Комиссия, назначенная приказом № _______от _______________ в составе:

Председателя: _______________________________________________________

Членов комиссии: ____________________________________________________

____________________________________________________________________

на основании представленных документов (отчетной ремонтной и технологической документации) и результатов приёмо-сдаточных испытаний приняла оборудование из ремонта и установила оценку качества отремонтированного оборудования (перечень оборудования в приложении к акту).

Гарантийный срок эксплуатации отремонтированного оборудования ______мес.

Оборудование с другими гарантийными сроками эксплуатации: _______________________________________________________________________

За качество выполненных ремонтных работ устанавливается оценка_______

Приложение: Перечень принятого из ремонта оборудования на _____ листах.

Примечание: Акт составляется на группу оборудования, входящего в состав одной установки (системы)

Председатель________________________________________________________

Члены комиссии:____________________________________________________

____________________________________________________________________

Приложение к акту № _______________ от ____________________

ПЕРЕЧЕНЬ ОБОРУДОВАНИЯ

№ №	Наименование системы, элемента, оперативное обозначение оборудования	Классифи-кация оборудования по ПНАЭ Г-01-11-97 (ОПБ-88/97)	Основание ремонта	Вид ремонта	Срок выполнения ремонта план/факт план / факт	Оценка качества отремон- тированного оборудования	Оценка качества выполненных работ	Документация, на основании которой произведен ремонт оборудования	Акт выполненных работ, акт дефектации, поузловой приемки и т.д.	Фактические трудозатраты, чел/час	Выполнение ремонта (Ф И О мастера, подпись)	Приемка в эксплуатацию (Ф И О представиеля эксплуатации, подпись)
1	2	3	4	5	6	7	8	9	10	11	12	13

Ведомость выполненных работ

Форма 1

АС__________	Блок_	Ведомость выполненных работ по ТО/ремонту		Лист	Листов
Система/установка ___________________________________(наименование, обозначение)_________________________
Оборудование ____________________________________(наименование, обозначение)_______________________________				Цех-владелец
Документация, на основании которой выполнен ТО/ремонт
Даты выполнения работ нач/оконч.	Наименование сборочных единиц (узлов) Перечень выполненных работ ____________ _______________ Исполнитель Контролер		Трудоза-траты, чел.час	Цех (предприятие)-исполнитель		Прим
1	2		3	4		5

Форма 2

АС__________		Блок_	Ведомость выполненных работ по ремонту/ТО			Лист	Листов
Срок ремонта с_____ по______			Установка/система___________(наименование, обозначение)______________________			Цех-владелец
№ пункта по плановой ведомости	Наименование обозначение оборудования	Наименование сборочных единиц (узлов) Перечень выполненных работ			Трудоза-траты, чел.час	Цех (предприятие)-исполнитель работ, документ, подтверждающий выполнение		Прим
1	2	3			4	5		6

Начальник цеха-владельца ____________ ___________________ подпись расшифровка подписи				Руководитель работ по ремонту установки/системы ____________ ___________________ подпись расшифровка подписи

Приложение 4

Форма журнала регистрации работ по ТО и ППР системы пожарной автоматики.

Дата

выпол-

нения

работ

Тип установок,

ТС, узлов

Вид

технического

обслуживания,

ремонта

Описание выполненных работ

и заключение о техническом состоянии установок

Наименование и количество

замененных

комплектующих

Ф.И.О., должность проводившего ТО и ремонт, его подпись

Заключение о выполненной работе ответственного лица

за эксплуатацию установок, его подпись

Приложение 8.

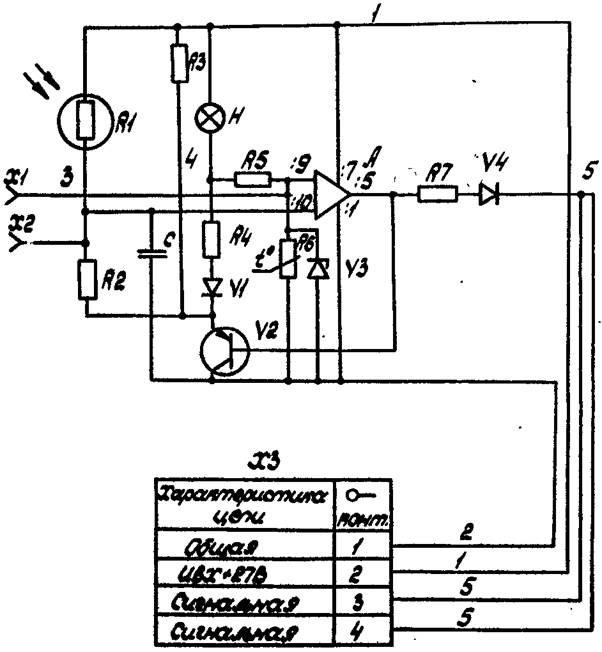

Извещатель ИДФ-1М. Схема электрическая принципиальная.

Номинальные напряжения

на основных электрических контактах

схемы извещателя в дежурном режиме.

Таблица 1.

Контакт, на котором измеряется напряжение относительно основания Х3.1	Напряжение. В
Плата Х1	6 6.5
Плата Х1	2.5 3.2
Резистор R4	8
База транзистора V2	1.5

Приложение 7

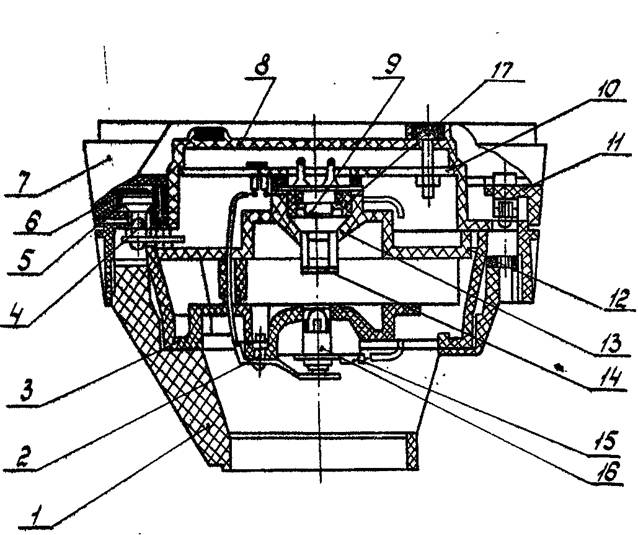

Извещатель ИДФ-1М. Сборочный чертеж.

Извещатель ИДФ-1М. Сборочный чертеж

крышка с сеткой;

контакт;

диафрагма;

контакт;

пружина контактная;

крышка;

розетка;

основание;

фоторезистор (R1);

усилитель;

клеммы;

перегородка;

тубус;

экран;

наконечник;

лампа (Н);

втулка.

Приложение 9

Извещатель ИДФ-1М. Плата усилителя. Сборочный чертеж.

Приложение 24

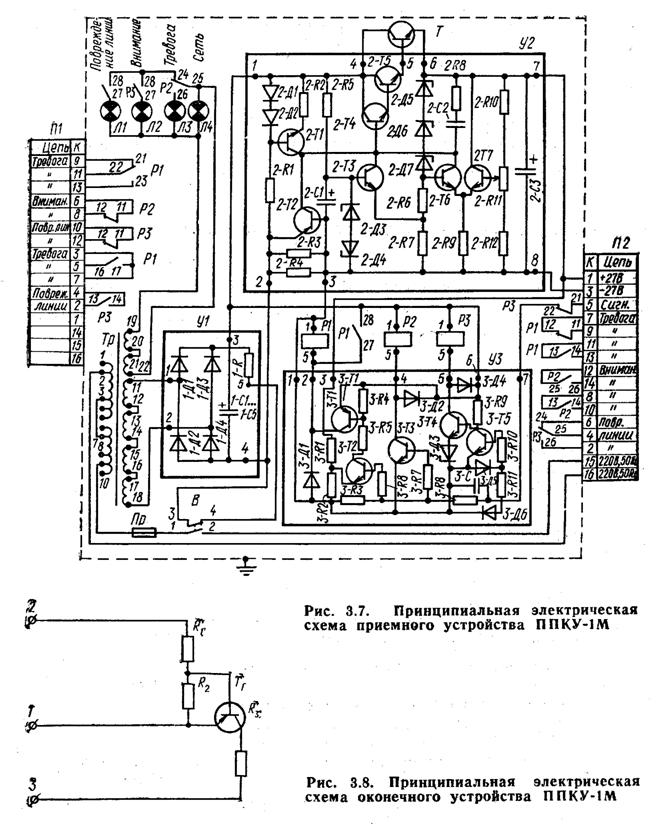

ППКУ-1М

Извещатель ИДФ-1М. Плата усилителя

Приложение 26

Перечень замененных узлов и деталей при ремонте электротехнического оборудования

№ п/п	Наименование узла, детали	Место установки (№ чертежа)	Критерии отбраковки (причина замены)	Примечание
1	2	3	4	5

ЛИСТ РЕГИСТРАЦИИ ДОПОЛНЕНИЙ И ИЗМЕНЕНИЙ

Номера листов

Входящий

Подпись

Дата

Номер

изме-нения

изме-нен-ных

заме-нен-ных

новых

изъ-ятых

Всего

страниц

(листов)

№ документов

номер "Бюллетеня" и дата оформления

ответствен.

лица по цеху

(техника ПТО)

внесения

дополнения

(изменения)

ЛИСТ РЕГИСТРАЦИИ ПЕРЕСМОТРА

Номер и дата утверждения документа

Запись о продлении действия

данного документа.

Подпись ответственного лица по подразделению.

Дата заполнения.

ЛИСТ ОЗНАКОМЛЕНИЯ С ИНСТРУКЦИЕЙ (С ДОПОЛНЕНИЕМ И ИЗМЕНЕНИЕМ)
Ф.И.О.	Должность	Извещение		Извещение		Извещение		Извещение
		№	от	№	от	№	от	№	от
		дата	подпись	дата	подпись	дата	подпись	дата	подпись
Артамонов А.В.	ст. мастер
Калинин И.В.	мастер
Атюкин Г.С.	эл. монтер
Билый В.Е	эл. монтер
Бурденюк Н.М.	эл. монтер
Кузнецов Р.В.	эл. монтер
Курзанцева Г.В.	эл. монтер
Кучин В.А.	эл. монтер
Симишин В.Ю.	эл. монтер
Федоренко Л.И.	эл. монтер
Шпигарь А.В.	эл. монтер



Ф.И.О.	Должность	Извещение		Извещение		Извещение		Извещение
		№	от	№	от	№	от	№	от
		дата	подпись	дата	подпись	дата	подпись	дата	подпись
Артамонов А.В.	ст. мастер
Калинин И.В.	мастер
Атюкин Г.С.	эл. монтер
Билый В.Е	эл. монтер
Бурденюк Н.М.	эл. монтер
Кузнецов Р.В.	эл. монтер
Курзанцева Г.В.	эл. монтер
Кучин В.А.	эл. монтер
Симишин В.Ю.	эл. монтер
Федоренко Л.И.	эл. монтер
Шпигарь А.В.	эл. монтер
