Инструкция по обслуживанию системы управления агрегата ВАКЭЛ - Технические средства, документация Инструкция по обслуживанию системы управления агрегата ВАКЭЛ

Страница 5 из 5

5. ТЕХНИЧЕСКИЕ СРЕДСТВА, ПРИМЕНЯЕМЫЕ ПРИ РЕМОНТЕ.

5.1. Перечень применяемых приспособлений, инструмента, материалов.Технические средства:5.1.1. Инструменты:

Таблица 4

№ п./п.	Наименование	ГОСТ, ТУ	Кол-во
1.	Отвертка	17199-88	2 шт.
2.	Ключи гаечные S= 8, 10, 12, 14, 17, 19, 22, 24, 27, 30 мм	2839-80	1 компл.
3.	Монтерский нож		1 шт.
4.	Лампы накаливания 24В, 90 мА	6490-93	6 шт.
5.	Кисть КФ-25	10597-87	1 шт.
6.	Кисть с длинным ворсом	10597-87	1 шт.
7.	Паяльник 230/40		1 шт.
8.	Маркер		1 шт.

5.1.2. Приборы, приспособления

Таблица 5

№ п./п.	Наименование	ГОСТ, ТУ	Кол-во
1.	Мегомметр на 500 В.			1 шт.
2.	Мегомметр на 2500 В.			1 шт.
3.	Омметр			1 шт.
4.	Тестер Ц-4353			1 шт.
5.	Осциллограф С1-137			1 шт.

5.1.3. Материал и запасные части

Таблица 6

№ п./п.	Наименование	ГОСТ, ТУ	Кол-во
1.	Уайт-спирт	3134-78		0, 5 л.
2.	Эмаль ЭП-51	9640-85		0, 05кг.
3.	Ветошь безворсовая	ОСТ 63.46-84		0, 2 кг.
4.	Салфетки технические			0, 2 кг.
5.	Шкурка шлифовальная (типа 1)	5009-82		0, 15 м 2.

5.2. Требования метрологические, порядок испытания и проверки.

Все приборы, используемые при ТО, должны иметь отметку о прохождении метрологической поверке в соответствии с графиком отдела метрологии энергетического предприятия.

Все материалы, применяемые для технического обслуживания ВАКЭЛ, должны проходить входной контроль в соответствии с «Инструкцией по входному контролю оборудования, основных материалов, полуфабрикатов и комплектующих изделий, поступающих на электроэнергетическое предприятие» № 0-18-02ИП.

6. ОТЧЕТНЫЕ ДОКУМЕНТЫ.

6.1. Перечень отчетных документов.

По результатам проведенных работ оформляется протокол проведения технического обслуживания ВАКЭЛ.

Ремонтная документация (тех описание, паспорта, протоколы ТО) хранится в Лаборатории САЭ ЭЦ.

Срок хранения ремонтной документации – до следующего капитального ремонта.

Ответственный за сохранность ремонтной документации – начальник ЛСАЭ ЭЦ.

6.2. Формы отчетных документов:

- протокол проведения технического обслуживания ВАКЭЛ оформляется по форме приложения 1.

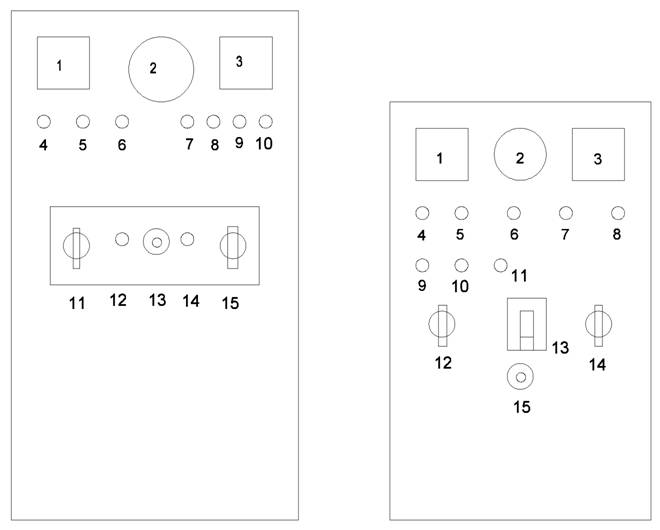

6.3. Чертеж, (эскиз) общего вида. Общий вид ВАКЭЛ-2 Общий вид ВАКЭЛ-1

вид ВАКЭЛ-1, ВАКЭЛ-2

Рисунок 1. Общий вид ВАКЭЛ-1, ВАКЭЛ-2

ВАКЭЛ-1:

1 – амперметр; 2 – температура вентилей; 3 – вольтметр; 4 – ЛС «силовое питание»; 5 – ЛС «пробой электролизера на землю»; 6 – ЛС «перегрев вентилей»; 7 – ЛС «пробой 1 вентиля»; 8 – ЛС «пробой 2 вентиля»; 9 – ЛС «контактор аварийно выключен»; 10 – ЛС «контактор включен»; 11 – собственные нужды; 12 – выключатель контактора трансформатора; 13 – автомат цепей управления; 14 – избиратель управления; 15 – регулятор напряжения.

ВАКЭЛ-2:

1 – амперметр; 2 – температура вентилей; 3 – вольтметр; 4 – ЛС «фазировка силовой цепи»; 5 – ЛС «фазировка цепей управления»; 6 – ЛС «пробой электролизера на землю»; 7 – ЛС «пробит 1 вентиль»; 8 – ЛС «пробито 2 вентиля»; 9 – ЛС «силовое питание»; 10 – ЛС «перегрев воды»; 11 – избиратель управления; 12 – контактор аварийно выключен; 13 – регулятор напряжения; 14 – контактор включен; 15 –выключатель контактора трансформато.

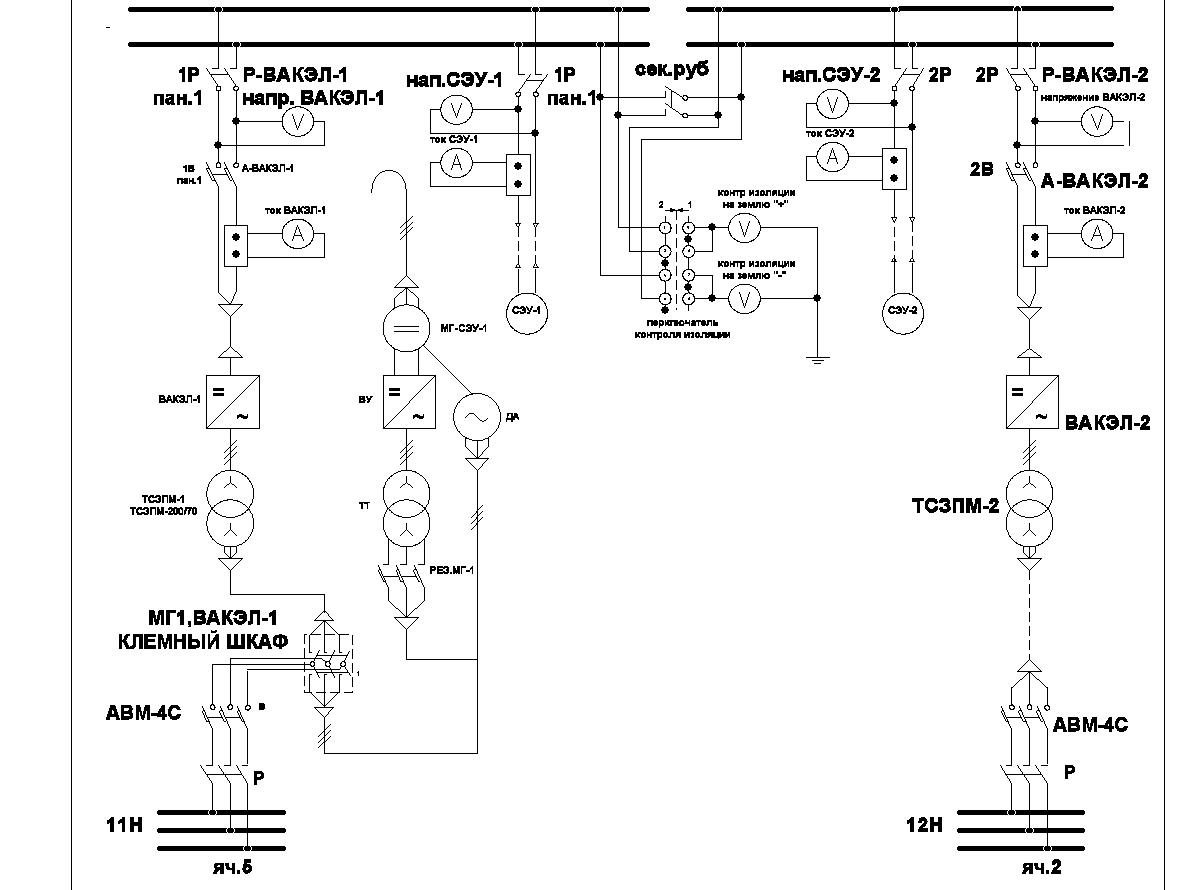

Схема подключения выпрямителей ВАКЭЛ-1 и ВАКЭЛ-2 на ЩПТ электролизера.

Схема подключения выпрямителей ВАКЭЛ-1 и ВАКЭЛ-2 на ЩПТ электролизера

Рисунок 2. Силовая схема питания электролизера .

6.4. Контрольная карта на ремонт оборудования

Так как техническое обслуживание ведется по технологической карте выполнения работ на выведенном в ремонт оборудовании, контролируется производителем работ и фиксируется в протоколе ТО, нет необходимости вести контрольную карту на ремонт оборудования. Переключения, выполняемые оперативным персоналом, фиксируются в оперативном журнале.

Приложение 1.

электроэнергетическое предприятие	ПРОТОКОЛ №		ЭЦ СРЗАИ лаборатория САЭ
	ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Дата		Оперативный номер

Технического обслуживания агрегата выпрямительного серии ВАКЭЛ-1250-230-3, ВАКЭЛ-ТДВ1-1250-115-Т.

Операция ТО	Значение контролируемого Параметра	Значение по НТД	Подпись исполнителя	Примечание
Сопротивление изоляции кабеля, Мом	подводящего отводящего	1 1
Сопротивление изоляции тиристоров, Мом		5
Выходное напряжение блока питания, В		12 24
Выходное напряжение, В	min max	10 115

При выполнении работ обнаружены и устранены следующие дефекты:

__________________________________________________________________________________

Контрольно-измерительные приборы:

__________________________________________________________________________________

Проверку произвели:

Инженер ЛСАЭ _____________________ /________________ /

ф.и.о.

Электромонтер ЛСАЭ _____________________ /________________ /

ф.и.о.

Электромонтер ЛСАЭ _____________________ /________________ /

ф.и.о.

Протокол проверил:

Начальник ЛСАЭ ____________________ /________________ /

ф.и.о.

ЛИСТ РЕГИСТРАЦИИ ДОПОЛНЕНИЙ И ИЗМЕНЕНИЙ

Номер изменения	Номера листов				Всего листов	№ эксплуатационного документа	Входящий № извещения и дата утверждения	Должность, фа-милия, подпись отв. лица по подразделению	Дата внесения изменений (дополнений)
Номер изменения	изме- ненных	заме- ненных	новых	изъятых	Всего листов	№ эксплуатационного документа	Входящий № извещения и дата утверждения	Должность, фа-милия, подпись отв. лица по подразделению	Дата внесения изменений (дополнений)

ЛИСТ РЕГИСТРАЦИИ ПЕРЕСМОТРА

Номер и дата утверждения извещения	Запись о продлении действия данного документа	Должность, фамилия, подпись ответственного лица по подразделению. Дата заполнения

Лист ознакомления

Дата	Фамилия, имя, отчество	Должность	Подпись	Примечание

Лист ознакомления с дополнениями и изменениями

Дата	Фамилия, имя, отчество	Должность	Подпись	Извещение №
