HYpact

Гибридное КРУ 110 и 132 кВ

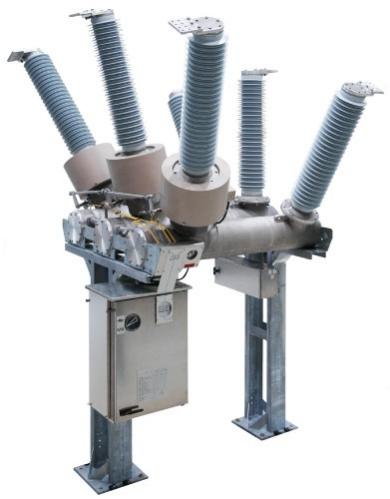

HYpact - гибридное (с элегазовой и воздушной изоляцией) КРУ наружной установки трехфазного исполнения, от французской компании Alstom Grid. Отдельный бак содержит в себе все коммутационное оборудование для каждой фазы: выключатель, разъединитель и заземлитель.

Конструкция дугогасительной камеры выключателя заимствована непосредственно из широкой гаммы колонковых выключателей компании Alstom Grid, доказавших свою работоспособность, с использованием высоко надежного пружинного привода.

Заземлитель интегрирован в разъединитель, образуя комбинированное многопозиционное переключающее устройство. Поскольку переключающее устройство расположено в отсеке с элегазом, то такое решение позволяет защититься от внешних воздействий.

Трехфазные модули HYpact поставляются целиком в собранном виде и полностью испытанными Alstom Grid. По требованию заказчика могут быть установлены измерительные трансформаторы.

Качество

Система управления качеством, сертифицированная согласно стандарту ISO 9001:2000, и программа управления окружающей средой, сертифицированная согласно стандарту ISO 14001, являются основным руководством всего процесса разработки и производства компактных подстанций и обеспечения получения высококачественного продукта.

Основные характеристики КРУЭ

Номинальное напряжение: 123/145 (110/132 по ГОСТ) кВ

Номинальный ток: 2500 А

Ток короткого замыкания (КЗ): 40 кА

Номинальная частота: 50 Гц

Особые характеристики

Климатическое исполнение до -45°С/-60°С с чистым элегазом (без газовой смеси)

Выключатель, разъединитель и заземлитель изолированы в баке

Экономия места, компактная конструкция

Интегрированные измерительные

трансформаторы

Многопозиционный

разъединительно / заземлительный переключатель

Надёжный пружинный привод выключателя

Упрощенная транспортировка, легкий монтаж и ввод в эксплуатацию
