HXGN15A-12(F-R) секционная ячейка КРУ CHINT

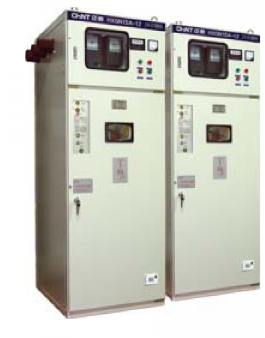

HXGN15A-12(F - R) - это РУ нового поколения, разработанное китайской компанией Chint electric специально для создания и реконструкции городских электрических сетей в трехфазных системах электроснабжения промышленной частоты напряжением 10 кВ для отключения номинальных токов, токов короткого замыкания (см. рис. 1). Применяется на промышленных предприятиях, добывающих предприятиях, при высотном строительстве, в коммунальном хозяйстве, при создании новых и реконструкции старых городских сетей для приема и распределения электроэнергии, для контроля защиты электрооборудования, а также может встраиваться в комплектные подстанции. В РУ встроен вакуумный выключатель и пружинное устройство, которые могут быть как с ручным, так и с электрическим приводом. Заземлитель и разъединитель оснащены ручным приводом. Особенностями РУ являются: хорошая сохранность, небольшие габариты, пожаро - и взрывобезопасность и соблюдение всех мер безопасности. Отвечает требованиям IEC60420.

Обозначение модели

Выключатель нагрузки + плавкий предохранитель

Номинальное напряжение (кВ)

Порядковый номер модели

Для использования в помещении

Стационарного типа

Ячейка

Секционная

3. Условия эксплуатации

Температура окружающего воздуха: -15°С ~ +40°С;

Высота над уровнем моря: не более 1000 м;

Относительная влажность:

среднее значение за день - не более 95%;

среднее значение за месяц - не более 90%;

Среднее значение давления для насыщенного пара за месяц <1.8 кПа;

Интенсивность землетрясения: не более 8 баллов.

Внимание: не допускается эксплуатация при наличии легковоспламеняющихся газов, химической коррозии вибрации. Примечание: за дополнительной информацией обращайтесь в нашу компанию.

Таблица 4. Технические параметры HXGN15A-12(F-R)

5. Особенности конструкции

5.10собенности конструкции РУ:

Ячейка состоит из секционных панелей 8MF, монтажные отверстия: Е = 20 мм;

В РУ встроен выключатель FZN21-12D либо плавкий предохранитель FZRN21-12D с разъединителем, заземлителем и вакуумным выключателем;

Существует механическая взаимосвязь и блокировочные устройства в разъединителе, заземлителе, вакуумном выключателе и двери ячейки для предотвращения неправильных действий и гарантии безопасной работы персонала;

Переключения могут осуществляться как вручную, так и с помощью электрических устройств;

На дверях ячейки и отсека релейной защиты установлен блокировочный штифт;

Переключатель находится в коробе и снабжен предохранителем. В случае короткого замыкания переключатель оказывает влияние на отключающий механизм для отключения замыкания, что обеспечивает безопасность электрического оборудования;

Ввиду того что обслуживание производится спереди, возможна установка ячейки напротив стены.

5.2 Система блокировок HXGN15A-12(F-R)

5.2.1 Включение

Рабочее состояние: выключатель нагрузки можно включить только при условии, что дверь ячейки закрыта и заперта и заземлитель стоит в положении «открыто».

Отключение

Заземлитель можно переключить только при условии, что выключатель нагрузки отключен, а дверца ячейки может быть открыта только при условии, что заземлитель переведен в положение «закрыто» и изоляционная перегородка вставлена правильно;

Блокировка

В РУ есть следующие виды блокировок, которые связывают дугогасящую камеру и изоляционные ножи, изоляционные ножи и заземляющие ножи, изоляционные ножи и дверь ячейки, изоляционную перегородку и дверь ячейки (см. рис. 5.1).

5.3 Система снабжения состоит из трех блоков (см. рис.5.2). Когда одна из линий выходит из строя, она отключается и потребители получают электроэнергию по другой, резервной линии. Трансформатор может быть изолирован с помощью секционной ячейки и выведен в ремонт.

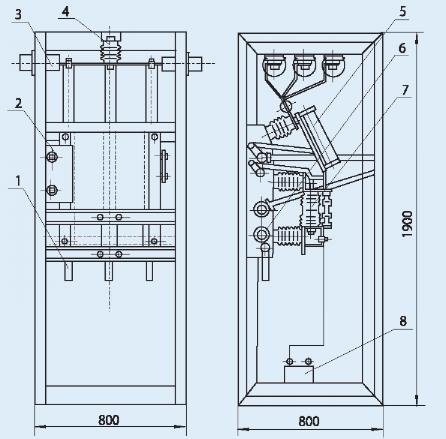

Рис. 5.1 Устройство РУ

Допускаются различные расположения секционных ячеек. Существуют различные схемы цепей ячейки в зависимости от пожеланий заказчика.

1 – заземлитель

2 – рабочий механизм

3 – проход шины через стену

4 – изолятор

5 – плавкий предохранитель

(изолирующий нож)

6 – пружинный механизм

7 – выключатель нагрузки

8 – трансформатор тока

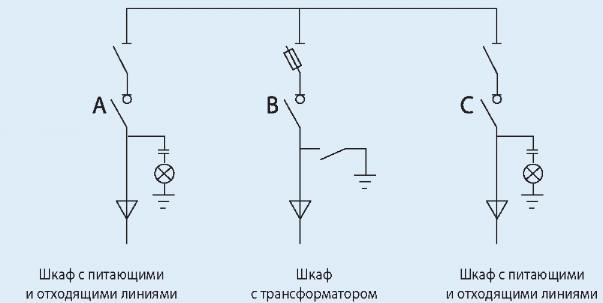

Рис. 5.2 Электрическая схема HXGN15A-12(F-R)

6. Внешний вид и размеры

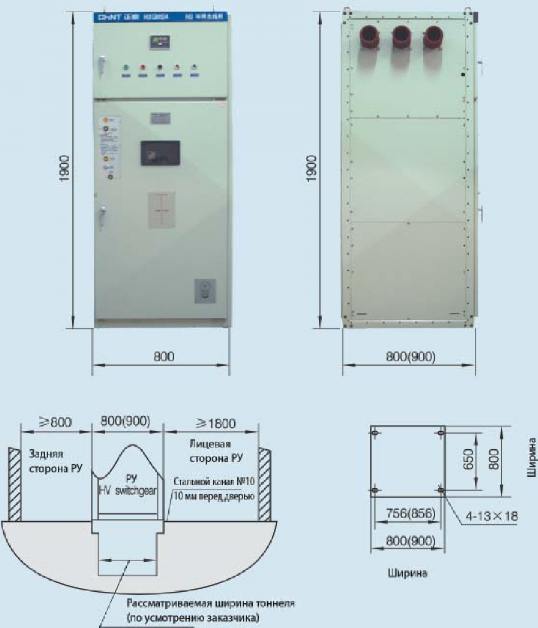

Рис. 6.1 Габаритные размеры ячейки

7. Заказ

При заказе оборудования просим Вас указать:

Схему и номер схемы главной цепи, расположение главной цепи;

Принципиальную схему вспомогательных цепей, напряжение цепей управления;

План расположения РУ;

Особые условия эксплуатации.

Примечание: по вопросам о нестандартных схемах главной цепи и линий вы можете обратиться в нашу компанию.
