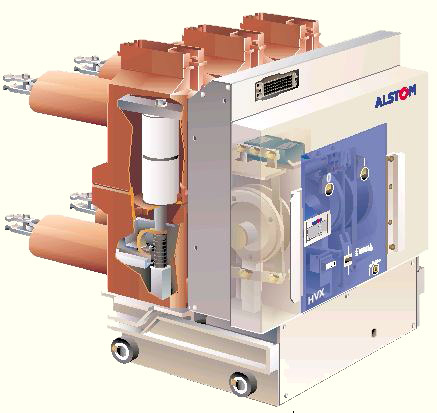

HVX 24 вакуумный выключатель

Производитель: Alstom Grid
Номинальное напряжение, кВ: 20
Наибольшее рабочее напряжение, кВ: 24
Номинальный ток, А: 630, 800, 1250, 1600, 2000, 2500 (подробнее номенклатура)
Испытательное импульсное напряжение, кВ: 125
Номинальный ток отключения короткого замыкания, кА: 16, 25, 31,5.
Номинальный ток короткого замыкания, при включении, кА: 40, 63, 80.

Вакуумный выключатель серии HVX 24 является усовершенствованной разработкой компании Areva T & D (в 2010 приобретена Альстом Грид) для эксплуатации в распределительных устройствах электроустановок номинальным напряжением 20 кВ с воздушной изоляцией. Он имеет компактную конструкцию, отличается небольшими габаритами, удобной для оперативного персонала системой управления и современным многофункциональным промышленным дизайном.

Основные характеристики выключателей HVX Alstom:

- многофункциональность конструкции,
- компактный и надежный одновальный пружинный приводной механизм,
- функциональное размещение рабочих и сигнальных элементов системы управления для оператора,
- отсутствие незащищенных полюсов,
- подвесная вакуумная камера, защищенная от воздействия внешних сил,
- оболочка полюса выполняет функции изоляционной опоры,
- оболочка полюса обеспечивает высокую степень механической защиты,
- приводной механизм на базе соленоида (возможный вариант),
- версия фиксированной установки,
- версия установки в выкатной тележке,
- версия выкатывания по направляющим рейкам,
- высокая надежность благодаря использованию небольшого количества отдельных компонентов,
- применение во всем мире в соответствии со всеми стандартами,
- не требует технического обслуживания.

Дополнительная информация: Вакуумные выключатели серии HVX, Инструкция по эксплуатации вакуумных выключателей HVX.
