HVG вакуумный выключатель
Производитель: Hyundai heavy industries
Номинальное напряжение, кВ: 6
Наибольшее рабочее напряжение, кВ: 7,2
Номинальный ток, А: 400, 630, 1250
Другие технические данные
Тип выключателя |
HVG1099 |
HVG1011 |
HVG1131 |
HVG1132 |
HVG1141 | HVG1142 | |
|
Применимые стандарты |
IEC 62271-100 | ||||||
|
Частота(Гц) |
50 / 60 | ||||||
|
Номинальный ток (А) |
400 |
630 |
630 |
1250 |
630 |
1250 | |
|
Номинальный ток отключения цепи КЗ (кА) |
8 |
12.5 |
20 |
25 | |||
|
Номинальный ток включения цепи КЗ (кА) |
20 |
32.5 |
52 |
65 | |||
|
Кратковременный выдерживаемый ток за 3 сек (кА) |
8 |
12.5 |
20 |
25 | |||
|
Выдерживаемое напряжение промышленной частоты (кВ, 1 мин.) |
20 | ||||||
|
Выдерживаемое импульсное напряжение (кВ,1.2х50 ) |
60 | ||||||
|
Рабочая нагрузка |
O - 0.3 сек - CO - 3 мин - CO |
O - 0.3 сек - CO - 3 мин - CO / CO - 15 сек - CO | |||||
|
Время замыкания (мс, при постоянном токе 110В) |
32 (при постоянном токе 110 В) | ||||||
|
Время размыкания (мс, при постоянном токе 110В) |
22 (при постоянном токе 110 В) | ||||||
|
Время размыкания (циклы) |
3 | ||||||
|
Замыкание |
Система |
Пружинный механизм с запасенной энергией | |||||
|
Напряжение питания (В) |
DC 48, 110, 125 / AC 110, 125, 220 | ||||||
|
Управление замыканием и |
Система размыкания |
Shunt Trip | |||||
|
Напряжение питания (В) |
Постоянный ток 48, 110, 125, 220 / переменный ток 110, 125, 220 | ||||||
|
Эксплуатационный ресурс (раз) |
Механическое управление |
20,000 | |||||
|
Электроуправление |
См. Табл. 2 (стр. 14) | ||||||
|
Свободные контакты |
4NO+4NC (Макс. 7NO+7NC) | ||||||
|
Вес (кг) |
Стационарный тип |
52 |
63 |
65 |
65 |
65 |
65 |
|
Выкатной тип |
52 |
67 |
70 |
70 |
70 |
70 | |

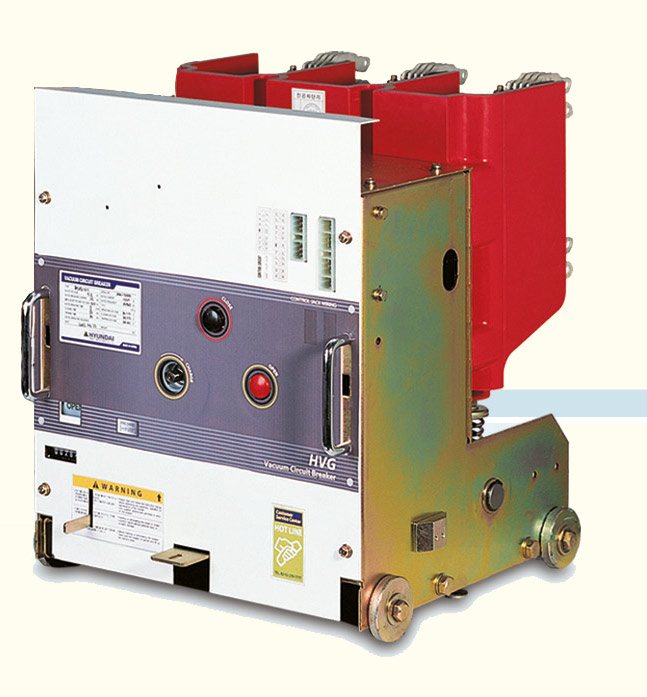

HVG - вакуумный выключатель внутренней установки, производства корейской компании Hyundai. Предназначен для эксплуатации в электроустановках с номинальным напряжением 6 кВ. Имеется в выкатном и стационарном вариантах.
Дополнительная информация: HVF и HVG вакуумные выключатели
