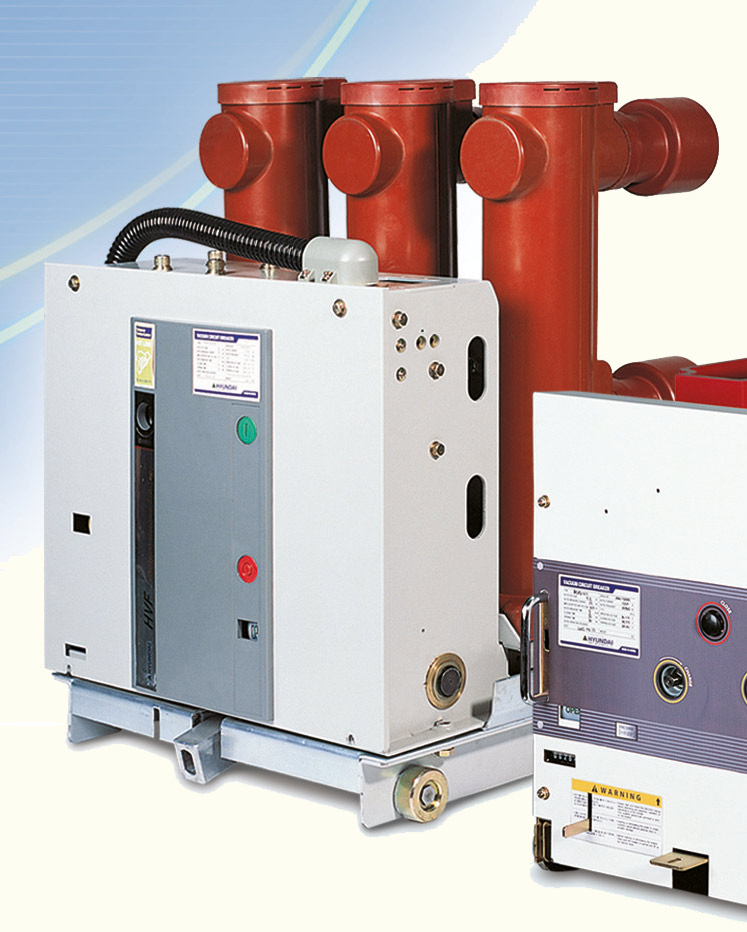

HVF725 вакуумный выключатель
Производитель: Hyundai heavy industries
Номинальное напряжение, кВ: 35
Наибольшее рабочее напряжение, кВ: 40,5
Номинальный ток, А: 1250, 2000, 2500, 3150
Другие технические данные
|
Тип выключателя Hyundai |
HVF725* | |
|
Применимые стандарты |
ГОСТ-Р 52565-06 / IEC 62271 -100 | |
|
Частота (Гц) |
50 | |
|
Номинальный ток (А) |
2. 1250 | |
|
Номинальный ток отключения цепи КЗ (кА) |
31.5 | |
|
Номинальный ток включения цепи КЗ (кА) |
81.9 | |
|
Кратковременный выдерживаемый ток за 3 сек (кА) |
31.5 | |
|
Выдерживаемое напряжение промышленной частоты (кВ, 1 мин.) |
95 | |
|
Выдерживаемое импульсное напряжение (кВ,1.2х50 ) |
190 | |
|
Рабочая нагрузка |
O - 0.3 сек - CO - 3 мин - CO / CO - 15 сек - CO | |
|
Время замыкания (мс, при постоянном токе 110В) |
70 | |
|
Время размыкания (мс, при постоянном токе 110В) |
40 | |
|
Время размыкания (циклы) |
5 | |
|
Замыкание |
Система |
Пружинный механизм с запасенной энергией |
|
Напряжение питания(В) |
Постоянный ток 48, 60, 110, 125, 220 / переменный ток 110, 125, 220 | |
|
Управление замыканием и |
Система размыкания |
Шунтовый расцепитель |
|
Напряжение питания(В) |
Постоянный ток 48, 60, 110, 125, 220 / переменный ток 110, 125, 220 | |
|
Эксплуатационный ресурс (раз) |
Механическое управление |
20,000 |
|
Свободные контакты |
4NO+4NC (Макс. 10 NO +10 NC +1Вт) | |
|
Вес (кг) |
2. 280 4. 300 | |
Полное наименование выключателя: вместо звездочки "*" подставить номер. Номер указан в соответствии со строкой "Номинальный ток".
HVF725 - высоковольтный вакуумный выключатель внутренней установки, производства корейской компании Hyundai. Выключатель имеет компктные для своего класса напряжения габариты и разумную цену. Предназначен для эксплуатации в электроустановках с номинальным напряжением 35 кВ. Имеется в трех выкатных и стационарном вариантах. Для коммутации используется запасенная энергия пружины - привод пружинно-двигательный.
Дополнительная информация: HVF и HVG вакуумные выключатели
