HV6 вакуумный выключатель

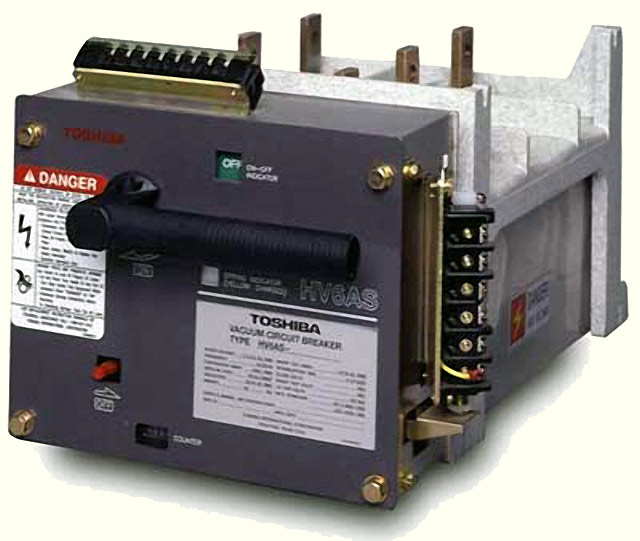

Серия вакуумных выключателей HV6 от компании Toshiba, одна из самых компактных в этом классе напряжения. Габариты выключателей удалось уменьшить благодаря использованию аксиально-магнитного поля при гашении дуги, что делает возможным установку HV6, там где не могут быть применены обычные выключатели.
|
Модель выключателя |
HV6AS-U |
HV6AS-L |
HV6FS-MU |
HV6FS-МЛ |
HV6FS-MLD | |
|
Номинальный ток |
630A | |||||
|
Максимальное рабочее напряжение |
7.2 / 4.8 и ниже | |||||
|
Номинальный ток отключения |
14 кА / 16 кА (Sym). | |||||
|
Номинальная Частота |
Гц 50/60 | |||||
|
Переходное Напряжение Восстановления |
0.32kV/мкс в 4.2 кВ & выше, ниже 0.16kV/мкс | |||||
|
Номинальный выдерживаемый ток |
31.5 кА (Пик) | |||||
|
Номинальный кратковременный ток |
12.5 кА (2 с). | |||||
|
Номинальное время отключения |
Менее 3 циклов | |||||
|
Основной импульсный уровень прочности изоляции |
60 кВ | |||||
|
Переменный ток |
Выдерживаемое напряжение 22 кВ - 1 Мин. | |||||
|
Операционный цикл |
O - 1 минута - КО - 3 минуты - КО | |||||
|
Механическая износостойкость |
10 000 циклов | |||||
|
Ресурс коммутаций небольших токов |
10 000 циклов | |||||
|
Вспомогательные контакты |
Форма |
2NO-2NC | ||||
|
|
Контрольный ток |
10A | ||||
|
|
Разрыв DC |
60 Вт в L/R 150 миллисекунд | ||||
|
Допустимая высота (По ANSI C37.04) |
3300 футов (1000 м) | |||||
|
Окружающая Температура |
C |
-5 до +40 | ||||
|
Монтаж |
Фиксированный |
Выкатной | ||||
|
Привод |
Ручное включение |
Двигательно-пружинный | ||||
|
Время размыкания |
20 миллисекунд | |||||
|
Время включения без нагрузки |
- |
30 миллисекунд | ||||
|
Напряжение включения, ток |
- |
125В, 1.1A | ||||
|
Напряжение двигателя взвода привода |
(Стандартный) |
- |
125В, 2.5A Пик (0.9 В среднем.) | |||
|
Напряжение отключения, Ток |
125В, 3A |
125В, 4.6A | ||||
|
Вес выключателей |
фунт. (кг) |
49 (22) |
55 (25) |
53 (24) |
60 (27) |
84 (38) |

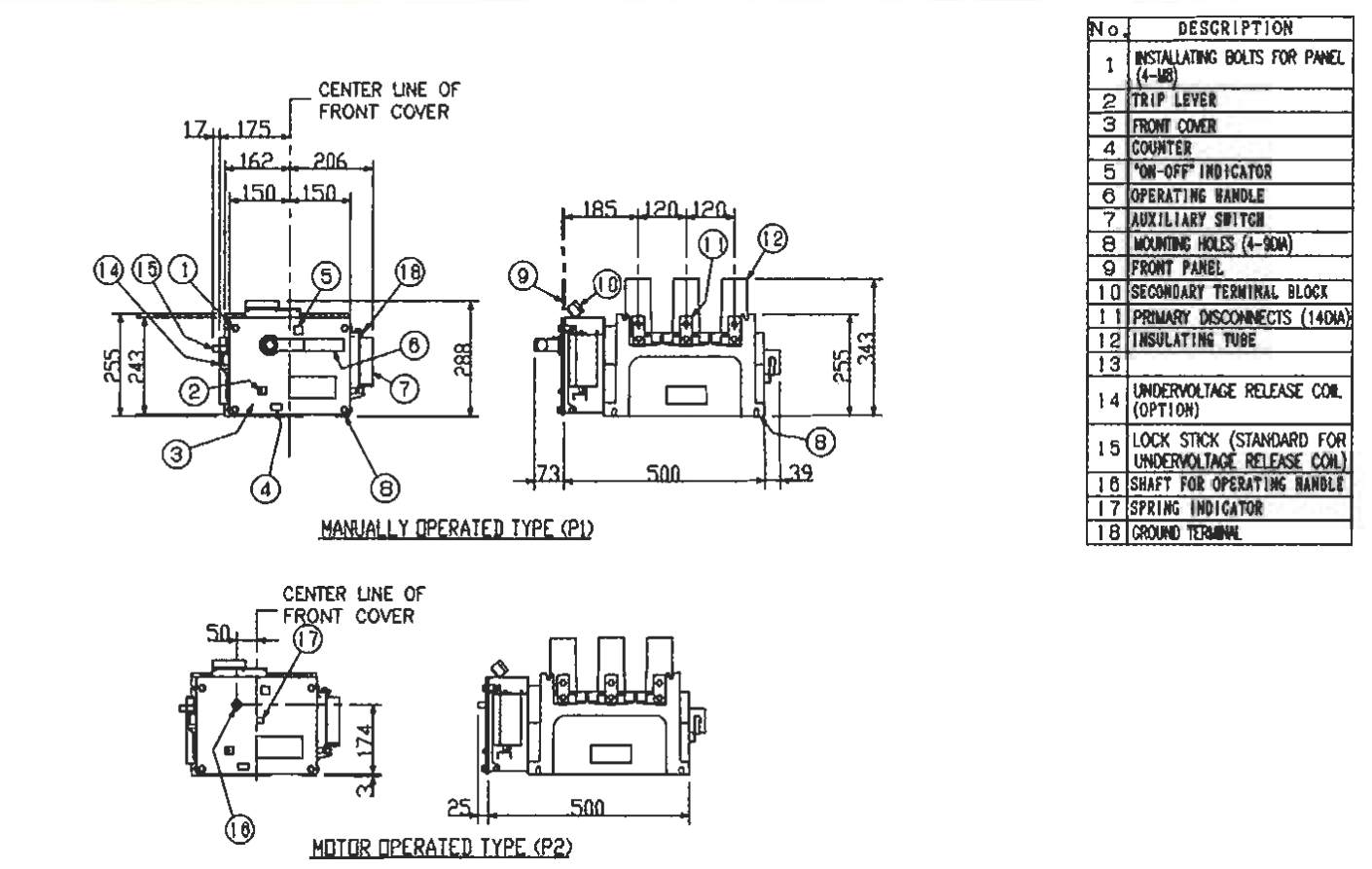

Габариты фиксированной версии выключателя
