HS PEXLIM P-T

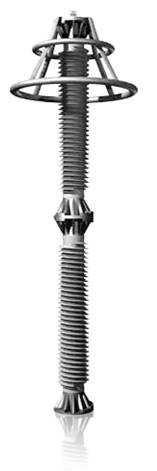

HS PEXLIM P-T ОПН ABB

Нелинейные ограничители перенапряжений HS PEXLIM P-T, которые выпускает компания ABB. ОПН HS PEXLIM P-T предназначены для защиты электротехнического оборудования от грозовых и коммутационных перенапряжений:

  1. в зонах с очень высокой грозовой активностью;
  2. в условиях недостаточного заземления или ненадлежащего экранирования;
  3. для защиты важных объектов;
  4. там, где предъявляются очень высокие требования к энергопоглощению (напр. протяженные линии, шунтирующие конденсаторные батареи);
  5. особенно подходит для сейсмоопасных областей.

Идеально подходит там, где требуются малый вес, удобство при монтаже, долговечность, а также безопасность обслуживающего персонала.

Основной компонент в концепции PEXLINK™ для защиты ЛЭП.

Другие данные предоставляются по запросу. Обращайтесь к представителю АББ в вашем регионе.

Основные технические характеристики

Напряжение сети (Um) 245-550 кВ
Номинальное напряжение ОПН (Ur)180-444 кВ
Номинальный разрядный ток 8/20 мкс (МЭК)20 кАпик.
Классификационный ток (ANSI/IEEE)10/15 кАпик.
Выдерживаемый импульсный ток:
4/10 мкс100 кАпик.
прямоугольный импульс 2 000 мкс1500 Апик.
Энергоемкость:
Класс разряда по линии (МЭК)Класс 4
[2 импульса, (МЭК ст. 8.5.5)10,5 кДж/кВ (Ur)]
Соответствует/превышает требования испытания на класс разряда по линии по нормам ANSI для систем 362 кВ.
Ток взрывобезопасности65 кАс и м.
Внешняя изоляцияСоответствует/превышает нормы
Механическая прочность:
Расчетная долговременная нагрузка (SLL)19 000 Нм
Расчетная кратковременная нагрузка (SSL)28 000 Нм
Условия эксплуатации:
Диапазон расчетных температурот -50 до +45 °С
Высота установки над уровнем морямакс. 1 000 м
Частота15-62 Гц

Гарантированные защитные характеристики HS PEXLIM P-T

Класс сети Класс напря-

жения ОПН

Длительно допустимое рабочее напряжение 1Способность противостоять временным пере-

напряжениям *

Остающиеся напряжения при волнах тока различной амплитуды и формы
согласно МЭКсогласно ANSI/ IEEE30/60 мкс8/20 мкс
UmUrUcMCOV1 с10 с1 кА2 кА3 кА5 кА10 кА20 кА40 кА
кВ ср. кВ.кВ ср. кВ.кВ ср. кВ.кВ ср. кВ.кВ ср. кВ.кВ ср. кВ.кВ пик.кВ пик.кВ пик.кВ пик.кВ пик.кВ пик.кВ пик.
245180144144208198351364373390410449492
192154154222211375388398415437479525
228156180264250445461473493519568623
300228182182264250445461473493519568623
240191191278264468485497519546598656
264191212306290515534547571601658721
362258206209299283504522535558587643705
264211212306290515534547571601658721
276221221320303539558572597628688754
380288230230334316562582597623656718787
400300240240348330585607622649683748819
420330264267382363644667684714751823901
360267291417396702728746779819897983
3902673154524297617888088438889721070
5503963173184594357738008208569019871086
42033633648746281984987090895610511152
444349353515488866897920960101511111217

Дополнительная информация об уровнях выдерживаемых временных перенапряжений и защитных характеристиках приводится в публикации 1HSM 9543 13-01en.

*С предварительным нагружением энергией не более максимального значения для одинарного импульса (7,0 кДж/кВ (Ur)). Ограничители на меньшие или большие напряжения для специальных областей применения могут быть изготовлены по запросу.

Технические характеристики покрышек HS PEXLIM P-T

Класс сети Класс напря-

жения ОПН

Ur

кВ ср. кВ.

ПокрышкаДлина

пути

утечки

мм

Внешняя изоляция * Габаритные размеры
Um

кВ ср. кВ.

1,2/50 мкс сухая

кВ пик.

50 Гц под

дождем (60 с)

кВ ср. кВ.

60 Гц под

дождем (10 с)

кВ ср. кВ.

250/2500 мкс под дождем

кВ пик.

Масса

кг

Амакс. ммB

мм

C

мм

D

мм

Рис.
245180-192TM24549507503503505251151770600-3001
180-192TH245715010815245107501502310800-5001
228TH245715010815245107501502310600-3001
300228-264TM3007150108152451075015023109006004002
228TV300990015007007001050245349514008007003
240TV300990015007007001050245349512008006003
264TV30099001500700700105023534959006005003
362258-264TH3629900150070070010502453495160080010003
276TH362990015007007001050240349512008008003
380288TH380990015007007001050240349514008007003
400300TM400990015007007001050240349514008007003
420330-390TH4201210018318748601275270403512008008003
550396TH55014300216210481020150031048901800100010004
420TH55014300216210481020150031048901800100010004
444TH55014850225010501050157536555402000100012005

* Сумма выдерживаемых напряжений пустых модулей ограничителя.

Технические характеристики покрышек HS PEXLIM P-T

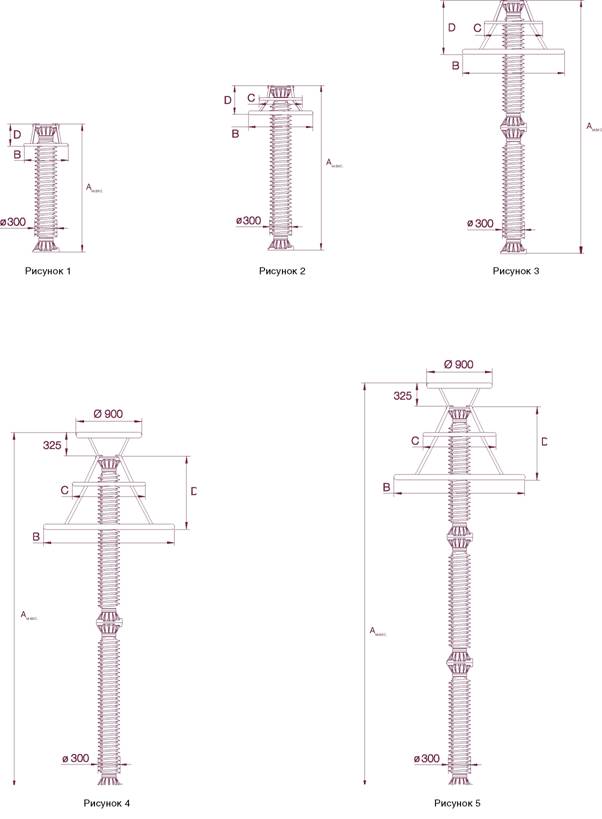

габариты покрышек HS PEXLIM P-T

Дополнительные принадлежности HS PEXLIM P-T

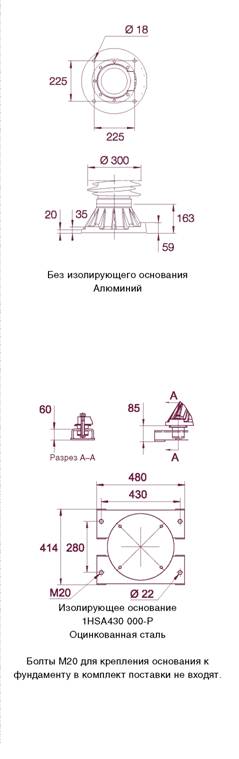

Выводы заземленияУстановочный чертеж

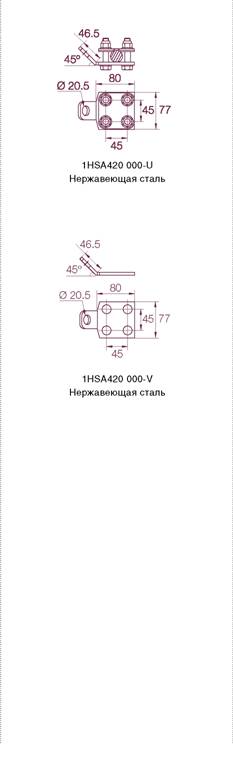

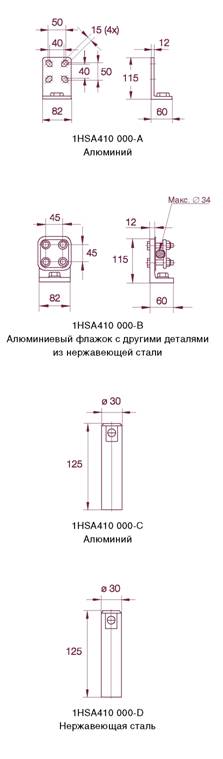

Линейные выводы Выводы заземленияУстановочный чертеж

Отгрузочные данные HS PEXLIM P-T

Класс напря-

жения ОПН

Ur

кВ ср. кВ.

ПокрышкаКоличество ограничителей в одной общей упаковке
ОдинТриШесть
ОбъемМасса бруттоОбъемМасса бруттоОбъемМасса брутто
м3кгм3кгм3кг
180TM2452,42082,44764,8953
192TM2452,42082,44744,8949
180TH2455,63085,66456,51200
192TH2455,63075,66436,51196
228TH2455,42995,46286,01167
228TM3005,63075,66426,51194
240TM3005,63065,66406,51190
264TM3005,63035,66316,51172
228TV3002,43514,4905--
240TV3002,33344,2883--
264TV3002,63294,3860--
258TH3622,83935,3969--
264TH3622,83925,3968--
276TH3622,33334,2879--
288TH3802,43464,5890--
300TM4002,43474,5891--
330TH4205,24235,51000--
360TH4205,24205,5990--
390TH4205,24165,5980--
396TH5505,85236,61210--
420TH5505,85216,61203--
Класс напря-

жения ОПН

ПокрышкаКоличество ограничителей в одной общей упаковке
Один Два
Ur ОбъемМасса бруттоОбъемМасса брутто
кВ ср. кВ. м3кгм3кг
444TH5503,75625,5
