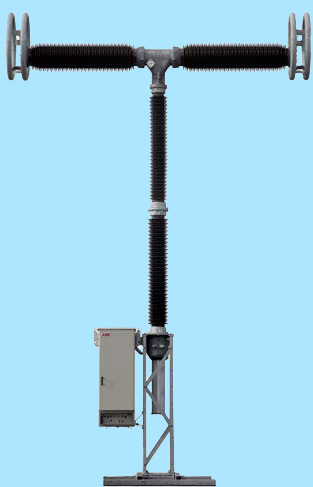

HPL550B2 элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 500
Наибольшее рабочее напряжение, кВ: 550
Номинальный ток, А: 4000
Номинальный ток отключения, кА: 63
Ток термической стойкости, кА (с): 63 (3)
Собственное время отключения, мс: 14
Полное время отключения, мс: 40
Собственное время включения, мс: 60

Число разрывов на полюс - 2

Элегазовый высоковольтный колонковый выключатель HPL550B2 с дугогасительным устройством компрессионного типа с использованием механической энергии привода как для перемещения контактов, так и для создания потока элегаза для охлаждения и прерывания дуги. Длина пути утечки 25 мм/кВ, (большая длина - по запросу заказчика) Диапазон рабочих температур -30 до +40 °C (возможна эксплуатация при температурах до -60 °C или до +70 °C, по требованию). Расчетная высота установки 1000 м над уровнем моря (другая высота установки - по запросу). Выключатели прошли испытания на электрическую прочность на уровне, превышающем требования стандартов МЭК и ANSI. Все выключатели типа HPL в стандартном исполнении могут выдерживать сейсмические ускорения до 3 м/с2 (0,3 g) в соответствии с требованиями МЭК IEC 62271-300 и до 2,5 м/с2 (0,25 g) в соответствии с требованиями IEEE 693.

Выключатель управляется механизмом управления с моторно-пружинным приводом типа BLG, установленным в компактном брызгозащищенном и коррозионностойком корпусе, прикрепленном к опорной конструкции. Все выключатели серии HPL оборудованы одним монитором плотности элегаза на каждый полюс. Элегазовый выключатель HPL550B2 рассчитан на срок эксплуатации более 30 лет или 10 000 коммутаций без нагрузки, число механических операций под нагрузкой до срока проведения обслуживания определяется величиной отключаемого тока. Опорная конструкция и защитные трубы для тяг механизмов управления выполнены из стали горячего цинкования.
