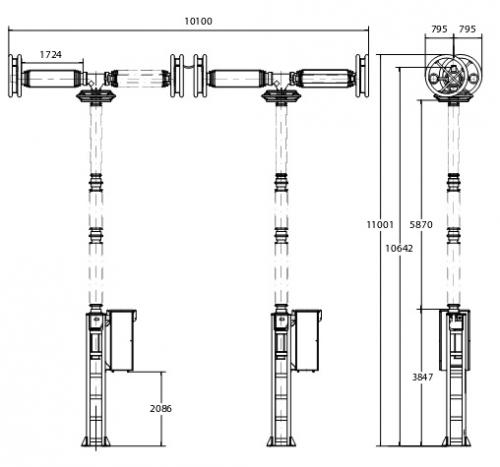

HPL 800B4 элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 750
Наибольшее рабочее напряжение, кВ: 787
Номинальный ток, А: 4000
Номинальный ток отключения, кА: 63
Ток термической стойкости, кА (с): 63 (3)
Собственное время отключения, мс: 14
Полное время отключения, мс: 40
Собственное время включения, мс: 60

Число разрывов на полюс – 4.

Элегазовый высоковольтный колонковый выключатель HPL 800B4 с дугогасительным устройством компрессионного типа. Длина пути утечки 25 мм/кВ, (большая длина - по запросу заказчика) Диапазон рабочих температур -30 до +40 °C (возможна эксплуатация при температурах до -60 °C или до +70 °C, по требованию). Все выключатели типа HPL в стандартном исполнении могут выдерживать сейсмические ускорения до 3 м/с2 (0,3 g) в соответствии с требованиями МЭК IEC 62271-300 и до 2,5 м/с2 (0,25 g) в соответствии с требованиями IEEE 693. Расчетная высота установки 1000 м над уровнем моря (другая высота установки - по запросу). Металлические элементы выключателя выполнены, преимущественно из алюминия, что обеспечивает высокую степень коррозионной стойкости без необходимости дополнительной защиты.

Элегазовый выключатель HPL рассчитан на срок эксплуатации более 30 лет или 10 000 коммутаций без нагрузки, число механических операций под нагрузкой до срока проведения обслуживания зависит от величины отключаемого тока. Выключатель HPL800B4 управляется механизмом управления с моторно-пружинным приводом типа BLG, установленным в компактном брызгозащищенном и коррозионностойком корпусе, прикрепленном к опорной конструкции. Поскольку отключающая способность выключателя зависит от плотности элегаза, выключатель HPL оборудован монитором плотности, который представляет собой реле давления с температурной компенсацией. Все выключатели серии HPL оборудованы одним монитором плотности элегаза на каждый полюс. Выключатели типа HPL в стандартном исполнении поставляются с изоляторами из высококачественного фарфора с коричневым глазурованием или с композитными изоляторами (светло-серого цвета).
