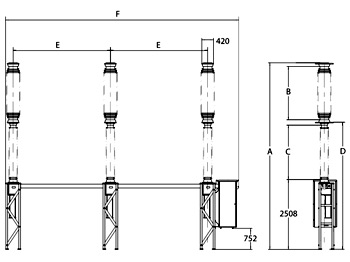

HPL 72,5 элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 72,5 (ГОСТ - 66 кВ)
Номинальный ток, А: 4000
Номинальный ток отключения, кА: 63
Ток термической стойкости, кА (с): 63 (3)
Собственное время отключения, мс: 14
Полное время отключения, мс: 40
Собственное время включения, мс: 60

Число разрывов на полюс - 1

HPL 72,5 B1 – элегазовый высоковольтный колонковый выключатель с дугогасительным устройством компрессионного типа с использованием механической энергии привода как для перемещения контактов, так и для создания потока элегаза для охлаждения и прерывания дуги. Длина пути утечки 25 мм/кВ, (большая длина - по запросу заказчика). Температурный диапазон -30 до +40 °C (возможна эксплуатация при температурах до -60 °C или до +70 °C, по требованию). Для эксплуатации в экстремальных внешних условиях выключатели серии HPL могут поставляться с защитными лакокрасочными покрытиями. Расчетная высота установки 1000 м над уровнем моря (другая высота установки - по запросу) Выключатели прошли испытания на электрическую прочность на уровне, превышающем требования стандартов МЭК и ANSI.

Выключатель HPL 72,5B1 управляется механизмом управления с моторно-пружинным приводом типа BLG, установленным в компактном брызгозащищенном и коррозионностойком корпусе, прикрепленном к опорной конструкции. Все выключатели серии HPL оборудованы одним указателем плотности элегаза на каждый полюс. Элегазовый выключатель HPL рассчитан на срок эксплуатации более 30 лет или 10 тысяч коммутаций без нагрузки, число механических операций под нагрузкой до срока проведения обслуживания зависит от величины отключаемого тока. Поскольку отключающая способность выключателя зависит от плотности элегаза, выключатель HPL оборудован монитором плотности, который представляет собой реле давления с температурной компенсацией. Выключатели типа HPL в стандартном исполнении поставляются с изоляторами из высококачественного фарфора с коричневым глазурованием или с композитными изоляторами (светло-серого цвета). Система герметизации элегаза (SF6) содержит двойные уплотнительные кольца круглого сечения из нитрильного каучука во всех неподвижных уплотнениях и двойные X-образные (по форме сечения) кольца на всех динамических уплотнениях.
