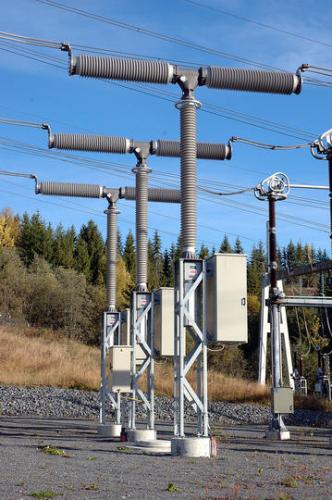

HPL 420B2 элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 400
Наибольшее рабочее напряжение, кВ: 420
Номинальный ток, А: 4000
Номинальный ток отключения, кА: 63
Ток термической стойкости, кА (с): 63 (3)
Собственное время отключения, мс: 14
Полное время отключения, мс: 40
Собственное время включения, мс: 60

*Номинальное напряжение указано по МЭК, наибольшее рабочее - по ГОСТ.

HPL 420B2 – элегазовый колонковый выключатель с дугогасительным устройством компрессионного типа. Длина пути утечки 25 мм/кВ, (большая длина - по запросу). Два разрыва на полюс. Диапазон рабочих температур -30 до +40 °C (возможна эксплуатация при температурах до -60 °C или до +70 °C, по требованию) Расчетная высота установки 1000 м над уровнем моря (другая высота установки - по запросу). Выключатели прошли испытания на электрическую прочность на уровне, превышающем требования стандартов МЭК и ANSI. Все выключатели типа HPL в стандартном исполнении могут выдерживать сейсмические ускорения до 3 м/с2 (0,3 g) в соответствии с требованиями МЭК IEC 62271-300 и до 2,5 м/с2 (0,25 g) в соответствии с требованиями IEEE 693. Опорная конструкция и защитные трубы для тяг механизмов управления выполнены из стали горячего цинкования.

При установке выключателей в зонах с экстремальными температурами, чтобы избежать последствий конденсации элегаза (SF6), применяют одну из следующих газовых смесей:
• SF6 (элегаз) и N2
• SF6 (элегаз) и CF4

Выключатель HPL 420B2 управляется механизмом управления с моторно-пружинным приводом типа BLG, установленным в компактном брызгозащищенном и коррозионностойком корпусе, прикрепленном к опорной конструкции. Все выключатели серии HPL оборудованы одним указателем плотности элегаза на каждый полюс. Элегазовый выключатель HPL рассчитан на срок эксплуатации более 30 лет или 10 000 коммутаций без нагрузки, число механических операций под нагрузкой до срока проведения обслуживания определяется величиной отключаемого тока.
