HPL 300B1 элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 275
Наибольшее рабочее напряжение, кВ: 300
Номинальный ток, А: 4000
Номинальный ток отключения, кА: 63
Ток термической стойкости, кА (с): 63 (3)
Собственное время отключения, мс: 14
Полное время отключения, мс: 40
Собственное время включения, мс: 60

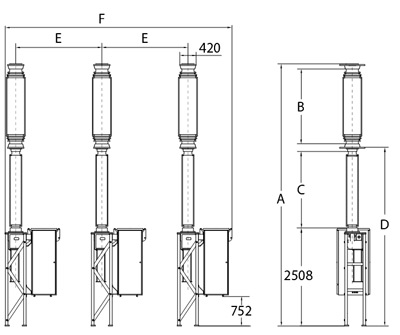

HPL 300B1 - элегазовый высоковольтный колонковый выключатель с дугогасящим устройством компрессионного типа с использованием механической энергии привода как для перемещения контактов, так и для создания потока элегаза для охлаждения и прерывания дуги. Один разрыв на полюс. Длина пути утечки 25 мм/кВ, (большая длина - по запросу заказчика) Диапазон рабочих температур -30 до +40 °C (возможна эксплуатация при температурах до -60 °C или до +70 °C, по требованию) Расчетная высота установки 1000 м над уровнем моря (другая высота установки - по запросу) Отсутствие конденсаторов выравнивания напряжения делает их более надежными и менее требовательными к техобслуживанию.

Выключатель управляется механизмом управления с моторно-пружинным приводом типа BLG, установленным в компактном брызгозащищенном и коррозионностойком корпусе, прикрепленном к опорной конструкции. Все выключатели серии HPL оборудованы одним указателем плотности элегаза на каждый полюс. Элегазовый выключатель HPL 300B1 рассчитан на срок эксплуатации более 30 лет или 10 000 коммутаций без нагрузки, число механических операций под нагрузкой до срока проведения обслуживания определяется величиной отключаемого тока. Опорная конструкция и защитные трубы для тяг механизмов управления выполнены из стали горячего цинкования. Механическая стойкость выключателя обеспечивает достаточный запас прочности при нормальных ветровых нагрузках, статических и динамических нагрузках со стороны проводов.

При установке выключателей в зонах с экстремальными температурами, чтобы избежать последствий конденсации элегаза (SF6), применяют одну из следующих газовых смесей:
• SF6 (элегаз) и N2
• SF6 (элегаз) и CF4
