Характеристики некоторых малогорючих жидкостей для применения в трансформаторах

Жидкость типа мидел 7131.

Химическая основа — тетраэфир жирной кислоты пентаэритрита.

Кинематическая вязкость при 25 °С...........................50 сСт

Теплопроводность.................0,156 Вт/(мК)

Пробивное напряжение...........более 50кВ

Содержание воды.................менее 80 г/т

Температура воспламенения......310°С

Класс опасности для водоемов ... 0

Мидел 7131 не растворяется в воде. При попадании в водоемы мидел распределяется в воде и затем расщепляется. При попадании в почву мидел расщепляется микроорганизмами как питательная среда. Стойкость мидел к старению выше, чем для трансформаторного масла. Продукты старения аналогичны продуктам старения трансформаторного масла. Кривые равновесного влагосодержания в жидкости мидел и в бумажной изоляции приведены на рис. 1.

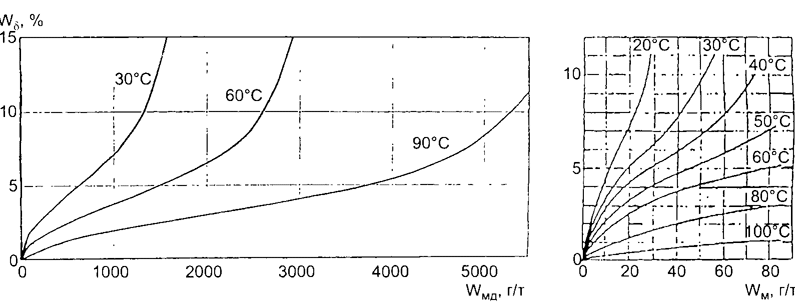

Рис. 1. Кривые равновесного влагосодержания жидкости мидел 7131, и бумажной изоляции, Wб, %. Справа даны для сравнения аналогичные зависимости для трансформаторного масла.

Кремнийорганическая жидкость Софэксил ТСЖ

(ТУ 2229-026-42942526-2001).

Софэксил ТСЖ — полиметилсилоксановая жидкость. Физические и электрические характеристики при изменении температуры от — 75 °С до 300 °С меняются незначительно.

Внешний вид ...... прозрачная жидкость

Плотность при 20 °С..............0,96

Коэффициент преломления при 20 °С........................... 1,402

Электрическая прочность, кВ ................... 35

Диэлектрическая постоянная при 25°С.......................... 2,71

Тангенс угла потерь при 25 °С ............... <0,0001

Объемное сопротивление при 20 °С, Ом/см................. >1 • 1014

Вязкость, сСт при 0°С......... 85

при 20 °С........ 50

при 100°С....... 15

Температура вспышки, °С........ >300

Температура огня в открытом тилге, °С.......................... >370

Содержание воды, г/т............ <30

Температура застывания, °С...... <~70

Коэффициент расширения,

см3/см3°С......................... 0.00104

(Изготовитель НПК «Софэкс». Москва тел. 232-11-05.)

Жидкость Альфа-1.

Жидкость Альфа-1 изготавливается из синтетических углеводородов. Имеет более низкую вязкость и температуру застывания, чем кремнийорганические и нефтяные масла. Совместима со всеми материалами, применяемыми в трансформаторах. Имеет меньшую окислительную способность, чем нефтяные масла.

Характеристика	Обычное трансформаторное масло	Кремне-органи-ческая жидкость	Малогорючее нефтяное масло	Жидкость Альфа-1
Вязкость ISO 3104, сСт, 100°С	3	16	14,5	8,48
Плотность 20°С, кг/дм3..	0,86	0,91	0,86	0,83
Температура застывания, ISO 3096, °С.	-40	-55	-21	-54
Цвет	желтый	прозрачный	желтый	прозрачный
Электрическая прочность, МЭК — 156, кВ	56	60	56	56
Тангенс угла потерь МЭК 247, 100 С	0,007	0,001	0,001	0,001
Диэлектрическая постоянная	2,2	2,7	2,3	2,1
Кислотное число МЭК 296, мгКОН/г	0,02	0,01	0,01	0,01
Температура воспламенения ASTM, D92, °С	165	320	308	308
Биологическая совместимость	9	нет	да	да

Альфа-1 нетоксична и биологически совместима, не накапливается в окружающей среде. Может смешиваться с трансформаторным маслом.

Жидкость Бета.

Жидкость Бета изготавливается на основе высокой очистки сырой нефти. Имеет более низкую вязкость, лучшие электрические характеристики, чем другие малогорючие жидкости. Высокая теплопередающая способность и непревзойденная стабильность делают эту жидкость идеальной для применения в высокотемпературном оборудовании. Жидкость Бета является 100% углеводородом, нетоксична и биологически совместима.

Характеристика	Обычное трансформаторное масло	Жидкость Бета
Температура воспламенения ASTM, D92, °С	165	308
Плотность, 20 °С, кг/дм3	0,86	0,87
Температура застывания, ASTM, D97, °С.	-40	-21
Вязкость ASTM, D88, сСт, 100°С	3	12
Цвет	желтый	Светло-желтый
Электрическая прочность, ASTM, D1816, кВ	56	60
Тангенс угла потерь ASTM, D 924, ЮСГС	0,07	0,07
Диэлектрическая постоянная	2,2	2,2
Влагосолержание, г/т .	35	35
Кислотное число, мг КОН/г.	<0,03	<0,03
