Разъединитель серии GW4 высоковольтный для сетей переменного тока от компании Chint electric (Китай).

1.Введение

Разъединитель серии GW4 - коммутационный аппарат наружной установки, предназначенный для включения и отключения обесточенных участков электрических цепей переменного тока промышленной частоты номинальным напряжением 35-220 кВ с созданием видимого разрыва, а также заземления отключенных участков при помощи стационарных заземлителей. Разъединитель соответствует требованиям стандарта МЭК IEC62271-102.

2. Обозначение модели

Номинальное напряжение (кВ)

Номер проекта

Наружной установки

Разъединитель

3. Условия эксплуатации

температура окружающей среды: -40°С ~ +40°С;

высота над уровнем моря: не более 2000 м;

максимальная скорость ветра: 34 м/сек;

сейсмостойкость: горизонтальное ускорение - 0.250 g, вертикальное ускорение - 0.125 g

толщина льда: не более 10 мм.;

степень загрязнения: уровень II, III, IV;

установка: в пожаробезопасных, взрывобезопасных местах;

Разъединители высоковольтные

отсутствие химической коррозии и частой вибрации.

Таблица 4. Технические параметры разъединителей высоковольтных

Описание				Ед.изм.	Значение
Номинальное напряжение				кВ	35	110	132	220
Наибольшее рабочее напряжение				кВ	40.5	126	145	252
Номинальный ток				А	630, 1250	1250, 2000	1250, 2000	1250, 2000, 3150
Номинальный ток термической стойкости в течении 3 с:				кА	31.5	31.5,40	31.5,40	31.5,40, 50
Номинальный пиковый выдерживаемый ток				кА	80	80,100	80,100	80, 100, 125
Номинальное выдерживаемое напряжение промышленной частоты			относительно земли между разомкнутыми контактами	кВ	95	230	275 (330)	460
				кВ	110	265	315 (378)	530
Номинальное выдерживаемой напряжение грозового импульса (пиковое)			относительно земли между разомкнутыми контактами	кВ	185	550	650 (780)	1050
				кВ	215	630	750 (900)	1200
Длина пути утечки			II		20	20	20	20
			III	м/кВ	25	25	25	25
			IV		31	31	31	31
Минимальная разрушающая нагрузка				Н	4000	4000, 6000	4000, 6000	6000, 8000
Токоотклю- чающая способность (наведенный ток)	Электромагнитная связь	Номинальный наведенный ток Номинальное наведенное напряжение		А кВ		50 0.5	2	1.4
	Электростатическая связь	Номинальный наведенный ток		А		0.4	2	1.25
		Номинальное наведенное напряжение		кВ		3	6	5
Механическая износостойкость				Кол-во циклов	3000	3000	3000	3000
Вес одного полюса				кг	80	240	300	650

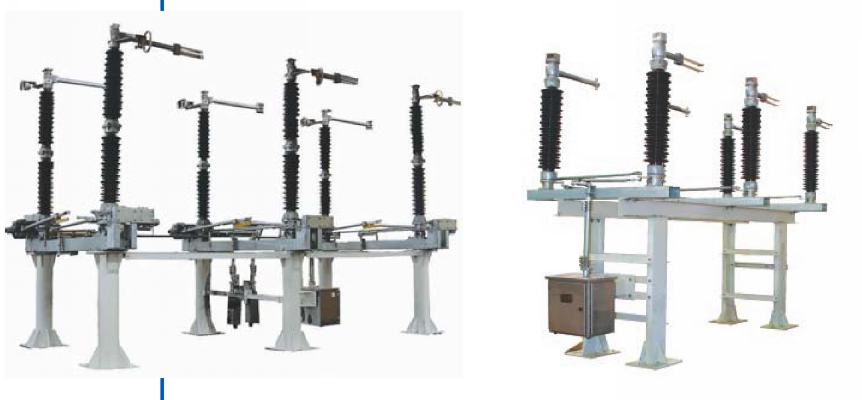

5. Особенности конструкции

Высоковольтный разъединитель серии GW4 является двухколонковым горизонтально-поворотным разъединителем наружной установки.

При включении две колонки одновременно поворачиваются вовнутрь. При отключении колонки одновременно поворачиваются наружу, останавливаются на 90°, образуя видимый промежуток. При включении заземлителя заземляющий нож перемещается вверх. Подвижный контакт перемещается вверх и сцепляется с неподвижным контактом, что завершает операцию включения. Процесс отключения осуществляется противоположным образом.

Токопроводящая часть главного ножа изготовлена из алюминиевого сплава.

Существуют три категории разъединителя: без заземлителя, с заземлителем и двумя заземлителями.

Разъединитель снабжен ручным приводом или электроприводом. Заземлитель снабжен ручным приводом.

Другие особенности:

простота конструкции, превосходные характеристики и надёжное

функционирование;

высокая надежность благодаря использованию свободностоящих

контактов;

Разъединители высоковольтные

не требуется проверка и настройка в процессе эксплуатации, контактное давление не изменяется;

более высокая способность к самоочищению;

контактное давление автоматически увеличивается при прохождении тока короткого замыкания;

высокая надежность;

простота в сборке, простота в наладке и регулировке.

6. Внешний вид и размеры

6.1 Разъединитель типа W4-40.05 (см. рис. 6.1, 6.2);

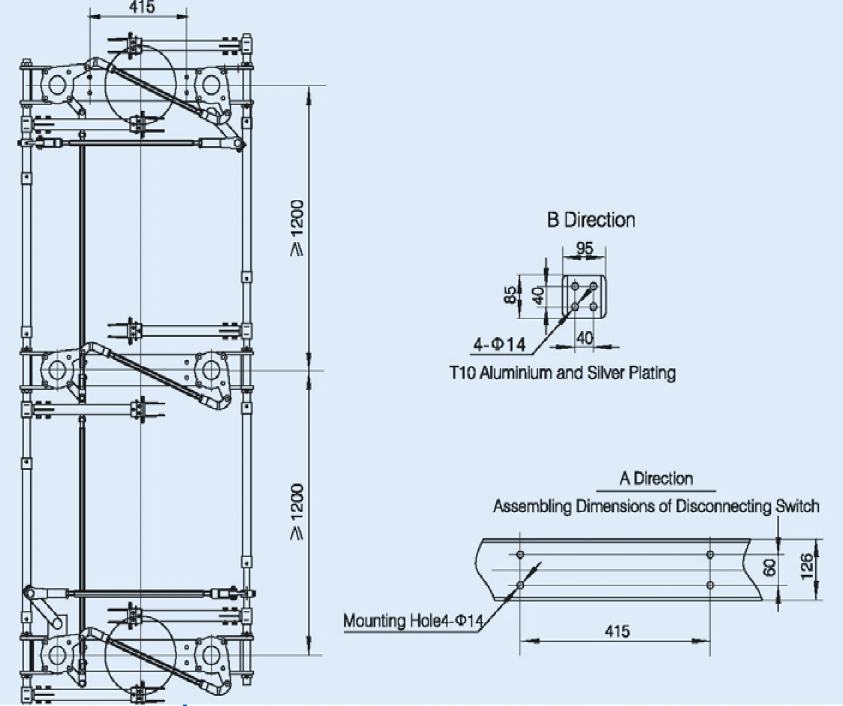

Рис. 6.1 Разъединитель типа W4-40.5

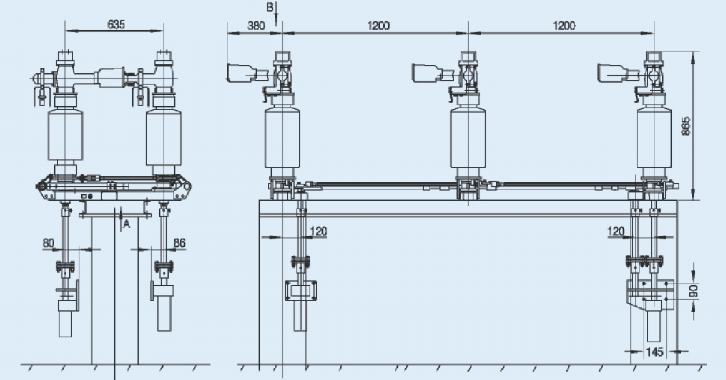

Рис. 6.2 Разъединитель типа W4-40.5

6.2 Разъединитель типа GW4-126IIDW (см. рис. 6.3).

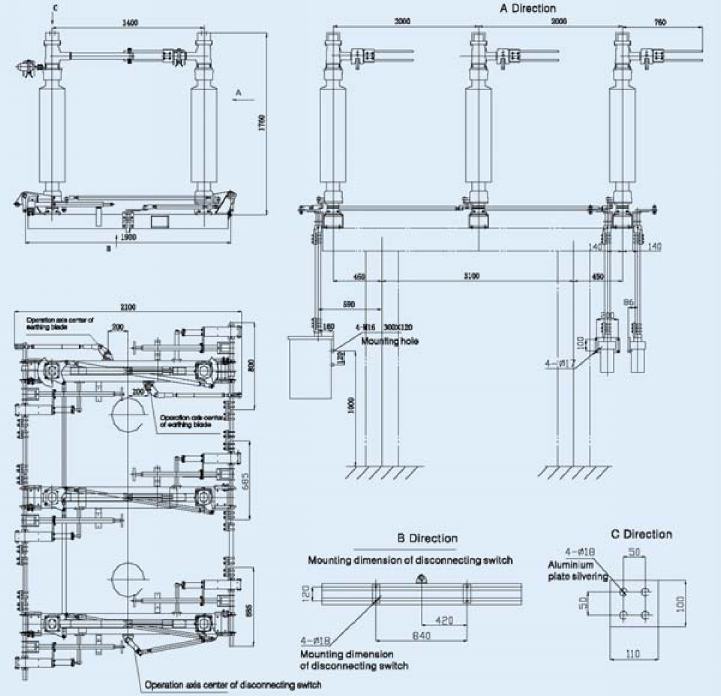

Рис. 6.3 Разъединитель типа GW4-126IIDW

3.3 Разъединитель типа GW4-145IIDW (см. рис. 6.4).

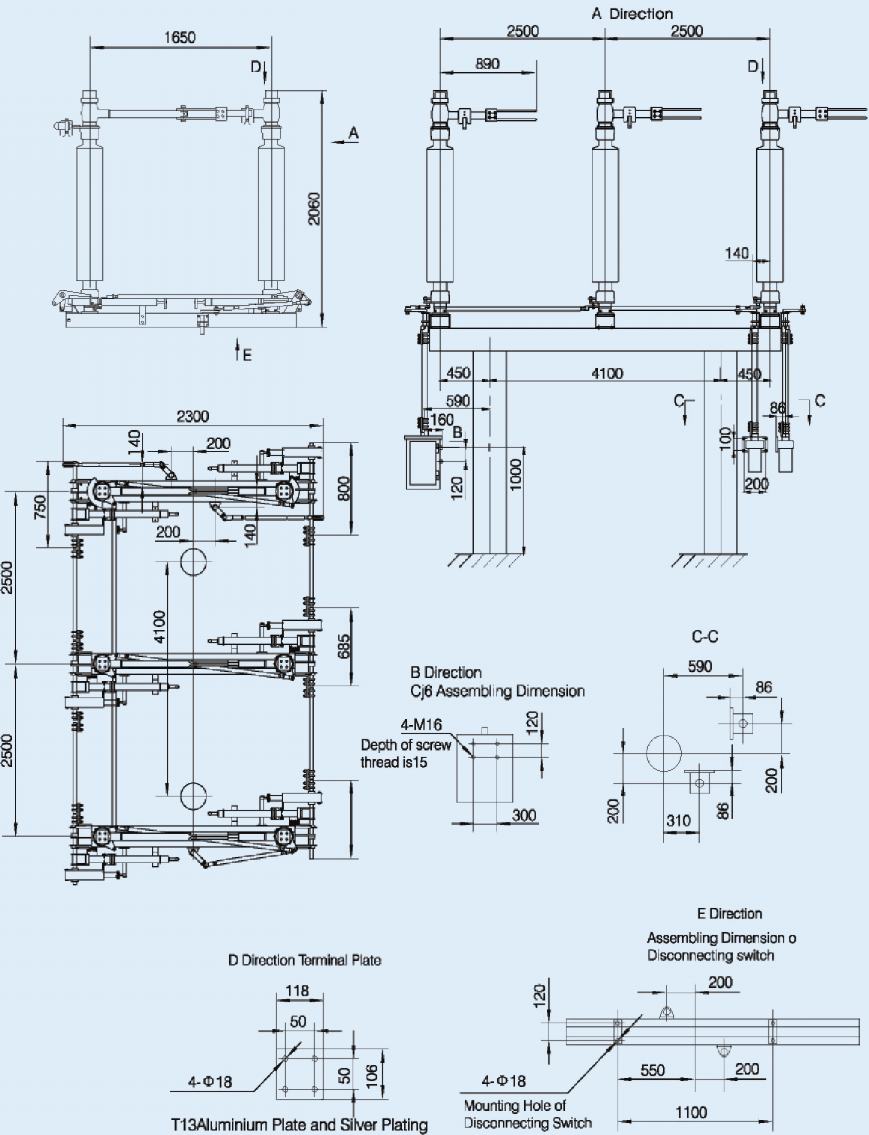

Рис. 6.4 Разъединитель типа GW4-145IIDW

6.4 Разъединитель типа GW4-252IIDW (см. рис. 6.5).

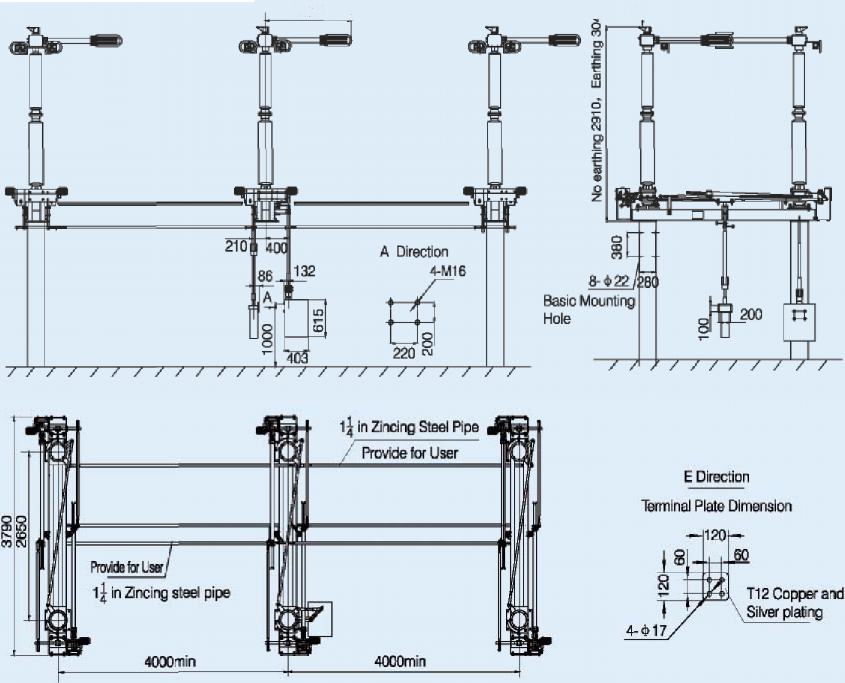

Рис. 6.5 Разъединитель типа GW4-252IIDW

7. Заказ

При заказе оборудования просим Вас указать:

модель, параметры и количество разъединителей;

номинальный ток, номинальный выдерживаемый кратковременный и пиковый ток;

степень загрязнения и высоту над уровнем моря при установке оборудования;

указать, требуется ли заземляющий нож, на какой стороне;

указать, требуется ли электромагнитная блокировка.
