ГРШЭП

Силовые гибкие экранированные кабели ГРШЭП с медными жилами и резиновой изоляцией в резиновой оболочке, не распространяющей горение, предназначены для использования на шахтах с крутыми пластами в сети переменного тока на номинальное напряжение 660 В частоты 50 Гц для присоединения передвижных ГММ. В отличие от ГРШЭ у кабелей ГРШЭП поверх скрученных жил накладывают двухслойную резиновую оболочку, упрочненную между слоями нитями из волокнистых материалов. Кабели с основными жилами сечением 10 и 16 мм2 имеют разрывную прочность не менее 19,6 кН, а сечением от 25 до 50 мм2 - не менее 29,4 кН. Кабели поставляются длинами не менее 150 м. Допускается поставка отрезков длиной не менее 50 м в количестве не более 20%. Кабели эксплуатируются при температуре окружающей среды от -30 до +50 °С, относительной влажности 98% при 20 °С. Число, номинальные сечения жил, наружный диаметр и масса силового гибкого экранированного кабеля ГРШЭП приведены в табл.

Технические данные кабелей ГРШЭП

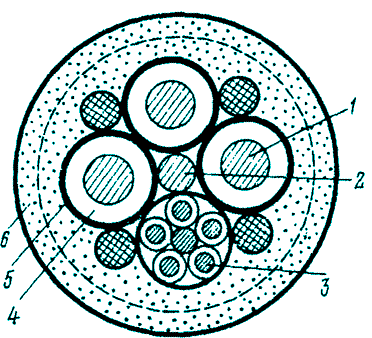

Кабель ГРШЭП:

1...3 - жилы основные, заземления и контрольные; 4 - изоляция силовых жил; 5 - экран силовой жилы из электропроводящей резины; 6 - оболочка резиновая

1 - основные жилы; 2 - изоляция основной жилы; 3 - упрочняющий жгут; 4 - контрольные жилы; 5 - синтетическая пленка; 6 - оболочка; 7 - жила заземления.
