Главная изоляция обмоток силовых трансформаторов

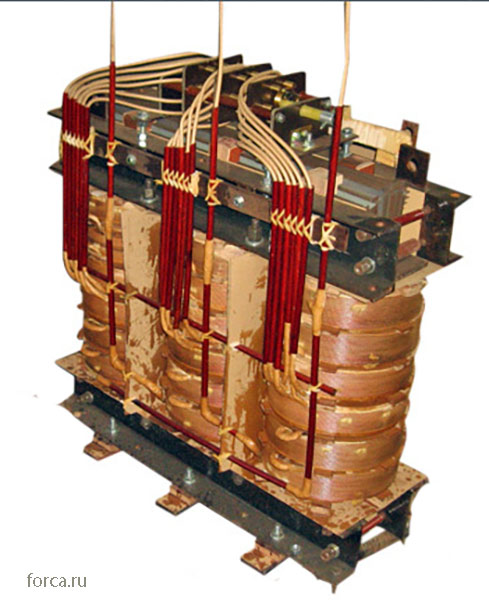

К главной изоляции относится изоляция между обмоткой и заземленными частями силового трансформатора, а также между разными обмотками. В масляных трансформаторах большой мощности применяется маслобарьерная главная изоляция, состоящая из масляных промежутков (каналов), разделенных барьерами из электрокартона или бумажно-бакелитовых цилиндров. В главной изоляции обмотки различаются три зоны. В зоне боковой поверхности обмотки барьеры имеют форму цилиндров. Каналы между цилиндрами дистанцируются клиньями, каналы у поверхности обмоток — рейками, на которых крепятся прокладки. Число клиньев по окружности обмотки равно числу реек; клинья размещаются на тех же радиусах, что и рейки. Цилиндры главной изоляции могут также изготавливаться из гофрированного электрокартона.
В промежутке между наружной обмоткой ВН и баком барьеры могут устанавливаться только рядом с обмоткой или полностью отсутствовать. В последнем случае изоляция между обмоткой и стенкой бака представляет собой чисто масляный промежуток. Между наружными обмотками ВН разных фаз также устанавливаются барьеры.
Вторая зона — угол между боковой и торцевой поверхностями. Для обеспечения электрической прочности здесь могут устанавливаться угловые шайбы, перекрывающие боковые цилиндры и торцевые шайбы.
Третья зона — между торцевыми поверхностями обмотки и ярмами. В большинстве случаев изоляция этой зоны представляет собой масляный промежуток, в том числе по поверхности дистанцирующих деталей из твердых материалов. При необходимости в этом промежутке также могут выполняться барьеры.
При выполнении изоляции, включающей масляные промежутки, надо стремиться избегать образования сплошных путей перекрытия изоляционных промежутков по поверхности твердой изоляции вдоль слоев изоляционных материалов.
Барьеры, разделяющие масляные промежутки на отдельные каналы, должны иметь выступы за края обмоток или других токоведущих частей, обеспечивающие увеличение пути перекрытия по маслу в обход барьеров. Размеры выступов должны быть достаточными для исключения такого перекрытия.

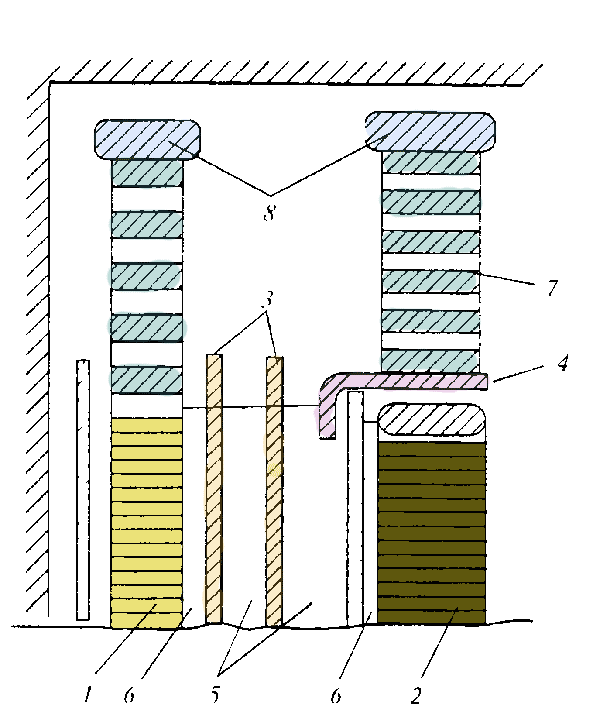

Пример конструкции маслобарьерной главной изоляции обмотки дан на рисунке.
В трансформаторах малой мощности с цилиндрическими обмотками может применяться бумажно-масляная главная изоляция между обмотками. Она выполняется так же как межслоевая изоляция, намоткой бумаги без масляных промежутков. Недостатком такой изоляции является плохой отвод тепла.
Рис. Маслобарьерная главная изоляция. 1 - обмотка НН; 2 - обмотка ВН; 3 - барьеры, 4 - угловая шайба; 5 - промежуточные каналы; 6 - канал у обмотки; 7 - ярмовая изоляция; 8 - прессующие кольца
В сухих трансформаторах в воздушных промежутках главной изоляции могут также устанавливаться барьеры (воздушно-барьерная изоляция). В некоторых случаях изоляция между обмотками может быть выполнена в виде сплошной твердой изоляции путем намотки из тех же материалов, которые применяются для межслоевой изоляции.
