Основные технические характеристики элегазового выключателя колонкового типа GL 314

Элегазовые колонковые выключатели серии GL 314 Alstom предназначены для коммутации электрических цепей при нормальных и аварийных режимах, а также в циклах АПВ в сетях трехфазного переменного тока частотой 50 Гц номинальным напряжением 220 кВ.

климатическое исполнение
климатическое
исполнение
температурные
режимы
Дугогасительное вещество
У1* -40 °С +40 °С элегаз (SF6)

У1 -45 °С +40 °С смесь элегаза (SF6)
и хладона CF4
ХЛ1* -55 °С +40 °С смесь элегаза (SF6)
и хладона CF4
Технические характеристики Значение
Номинальное напряжение, кВ 220
Номинальный ток, А До 4000
Номинальный ток отключения, кА До 63
Сейсмичность по MSK-64, балл. До 9
Материал изоляции фарфор,
композит
Срок службы до среднего ремонта 24 года
Срок службы выключателя 40 лет

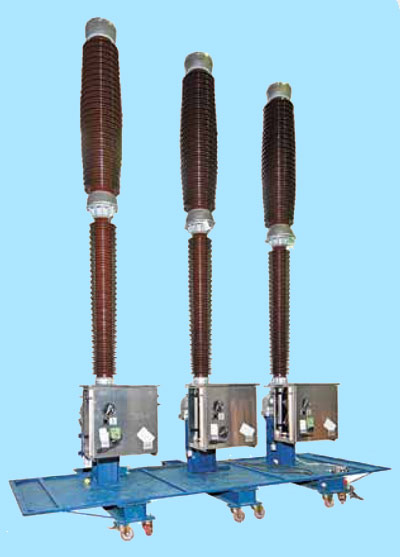

Выключатель элегазовый колонкового типа GL 314
Металлические части, подвергающиеся воздействию климатических факторов внешней среды, имеют защитные покрытия, выполненные методом горячего цинкования
Выключатель элегазовый колонкового типа GL 314
базовая комплектация:

  • полюсные колонки с дугогасительной камерой;
  • Несущая опорная рама (модификация F1);
  • Шкаф управления с одним пружинным приводом (модификация F1) или тремя пружинными приводами (модификация F3);
  • опорные металлоконструкции;
  • Манометрический индикатор плотности элегаза (смеси);
  • Баллоны с элегазом (SF6) и хладоном (OFJ для первичной заправки;
  • одиночный комплект ЗИП;
  • Шеф-монтажные работы (обязательны для сохранения гарантийных обязательств);
  • Эксплуатационная документация.
  • Технические характеристики выключателей GL 314


    Наименование параметра элегазового выключателя Технические
    характеристики
    1 Изготовитель ALSTOM Grid
    2 Заводской тип (марка) GL 314
    3 Номинальное напряжение, кВ 220
    4 Наибольшее рабочее напряжение, кВ 252
    5 Номинальная частота, Гц 50
    6 Номинальный ток, А До 4000
    7 Номинальный ток отключения, кА До 63

    Номинальные значения климатических факторов внешней среды по ГОСТ 15150-69

    8
    Климатическое исполнение (У, ХЛ) и категория размещения по ГОСТ 15150-69 У1*, У1, ХЛ1*
    9 Верхнее рабочее значение температуры окружающего воздуха, °С +40
    10 Нижнее рабочее значение температуры окружающего воздуха, °С До -55
    11 Толщина стенки гололеда, мм (не более) 20
    12 Допустимая скорость ветра при наличии гололеда, м/с (не более) 15
    13 Допустимая скорость ветра при отсутствии гололеда, м/с (не более) 40
    14 Высота установки над уровнем моря, м (не более) 1000
    15 Сейсмичность района, баллов по шкале MSK-64 (не более) 9
    16 Испытательное напряжение грозового импульса, кВ: относительно земли между контактами 1050
    1050
    Наименование параметра элегазового выключателя Технические
    характеристики
    GL 314
    17 Кратковременное (одноминутное) испытательное напряжение промышленной частоты, кВ: относительно земли 460
    между контактами 460
    Напряжение промышленной частоты, выдерживаемое
    18 изоляцией выключателя относительно земли без избыточного давления элегаза в течение 1 часа, кВ 170
    19 Удельная длина утечки пути внешней изоляции (согласно ГОСТ 9920), см/кВ до 3,1
    параметры стойкости при сквозных токах кз
    20 Ток термической стойкости, кА До 63
    21 Время протекания тока термической стойкости, с 3
    22 Наибольший пик тока динамической стойкости, кА До 157,5
    23 Начальное действующее значение периодической составляющей тока динамической стойкости, кА До 63
    параметры коммутационной способности
    24 Наибольший пик тока включения, кА До 157,5
    25 Начальное действующее значение периодической составляющей тока включения, кА До 63
    26 Нормированные характеристики собственного ПВН в соответствии с требованиями п. 3. 6. 3 ГОСТ 687-78 Да
    27 Содержание апериодической составляющей, %, (не менее) 46
    28 Емкостной ток ненагруженных линий, отключаемый без повторных пробоев, А (не менее) 125
    требования к конструкции
    29 Нормированные коммутационные циклы в соответствии с требованиями п. 3. 6.1. 5 ГОСТ 687-78 Да
    30 Бестоковая пауза при быстродействующем автоматическом повторном включении, с 0,3
    Наименование параметра элегазового выключателя Технические
    характеристики
    GL 314
    31 Собственное время отключения, с (не более) 0,023
    32 Полное время отключения, с (не более) 0,040
    33 Собственное время включения, с (не более) 0,1
    34 Разновременность включения полюсов, с (не более) 0,005
    35 Разновременность отключения полюсов, с (не более) 0,003
    36 Вид привода пружинный
    37 Допустимое значение механической нагрузки
    от тяжения проводов в горизонтальной плоскости, Н (не менее)
    1250
    38 Изоляционная и дугогасительная среда (элегаз (SF6) или смесь элегаза с хладоном (SF6 + CF4)). SF6
    SF6 + CF4
    39 Абсолютное давление элегаза или смеси при температуре +20°С, МПа Давление заполнения
    Давление предупредительной сигнализации Давление блокировки - запрета оперирования
    1,0
    0,89
    0,86

    40 Расход на утечки от массы элегаза или смеси в год, % (не более) 0,5
    41 Номинальное напряжение цепей управления (постоянный ток), В 110,220
    42 Количество электромагнитов отключения, шт. 2
    43 Количество электромагнитов включения, шт. 1
    44 Напряжение питания обогревателей (переменный ток), В 230
    45 Напряжение для двигателей привода (переменный/ постоянный ток), В 230/220
    требования по надежности
    46 Гарантийный срок эксплуатации, месяцев не менее 36
    47 Ресурс по механической стойкости, циклов B-t бт - О (не менее) 10000
    48 Срок службы до среднего ремонта, лет 20
    Наименование параметра элегазового выключателя Технические
    характеристики
    GL 314
    49 Срок службы, лет ( не менее) 40
    комплектность выключателя
    50 Выключатель с приводами и штатными опорными металлоконструкциями Да
    51 Шкаф управления Да
    52 Элегаз(смесь)для первичной заправки Да
    53 Комплект ЗИП Да
    54 Эксплуатационная документация на русском языке (количество экземпляров) (не менее) 3
    55 Счетчики числа срабатываний выключателя Да
    56 Устройство учета срабатывания коммутационного ресурса* Да
    57 Манометрический индикатор плотности элегаза с температурной компенсацией и блок-контактами для сигнализации о снижении давления и запрещения оперирования выключателем Да
    58 Устройство подпитки элегазом (смесью) Да
    59 Индикатор нарушения цепей подогрева шкафа управления (да, нет) Да
    60 Разъемы автономной герметизации элегаза Да
    61 Число свободных нормально открытых (НО) блок-контактов 12
    62 Число свободных нормально закрытых (НЗ) блок-контактов 12
    63 Механический указатель включенного и отключенного положений Да
    64 Переключатель управления - местное/дистанционное Да
    65 Кнопки местного управления выключателем Да
    66 Реле против «прыгания» Да
    67 Наличие устройства ручного завода пружин привода Да
    68 Наличие контактных клемм для крепления аппаратных зажимов (размеры согласовываются дополнительно) Да

    * Опция доступна по запросу клиента

    Дополнительные опции поставки выключателей колонкового типа серии GL

    Дополнительные опции поставки выключателей
    Дополнительные опции поставки для GL 314:
    шкаф управления выключателя

  • Система мониторинга с функцией учета остаточного коммутационного ресурса типа «АВМ»;
  • Возможность изготовления металлоконструкций нестандартной высоты по требованию заказчика;
  • Групповой комплект ЗИП;
  • Газотехнологическое оборудование;
  • Для работы выключателей в цепях с шунтирующими реакторами и конденсаторными батареями выключатели могут оснащаться устройством синхронизации коммутаций типа RPH 2 (для модификации F3].
  • Шкаф управления с системой мониторинга

    Шкаф управления с системой мониторинга с функцией учета остаточного коммутационного ресурса типа «АВМ»
    Шкаф привода, укомплектованный системой мониторинга типа «АВМ»

    Устройство синхронизации коммутаций типа RPH2 выключателя GL 314 F3

    Система мониторинга для выключателей колонкового типа серии GL

    Система мониторинга АВМ для выключателей колонкового типа
    Система мониторинга типа «АВМ» разработана для наблюдения и фиксации основных характеристик работы за состоянием высоковольтных выключателей 110-220 кВ.
    Модификация системы мониторинга типа «АВМ-В»
    ABM-BK
    Модификация системы мониторинга типа «ABM-BK»
    Выбор варианта исполнения системы мониторинга типа «АВМ» определяется видом оборудования и требованиями заказчика. Модификация системы типа «АВМ-В» устанавливается на выключателях с трехполюсным управлением, а исполнение типа «АВМ-ВК» - на выключателях с трехфазным управлением.
    Устройство типа «АВМ» выпускается в полнофункциональном варианте и с ограниченным числом функций, предназначенном только для расчета остаточного коммутационного ресурса выключателя
    Устройство типа «АВМ» выполняет:

  • Непрерывное измерение, регистрацию и отображение основных параметров высоковольтных выключателей в нормальных, предаварийных и аварийных режимах;
  • Прогнозирование технического состояния и расчет остаточного ресурса выключателей
  • Достоинства устройства типа «АВМ»:

  • Непрерывный контроль всех подсистем выключателя: главного контакта, соленоидов включения / отключения, пружинного привода, состояния элегаза, собственных нужд и оперативных цепей, температуры в шкафах управленияи приводов;
  • Наличие функции цифрового осциллографа для регистрации главных токов и токов соленоидов в процессе включения/ отключения, а также регистрации пусковых токов двигателя привода;
  • Прямой расчет плотности, температуры снижения и других параметров элегаза по температуре и давлению в элегазовой камере;
  • Инвариантность применения к типу выключателя: колонковый с трехфазным или пофазным управлением;
  • Возможность объединения в локальную сеть с непосредственным выходом в АСУ ТП верхнего уровня
