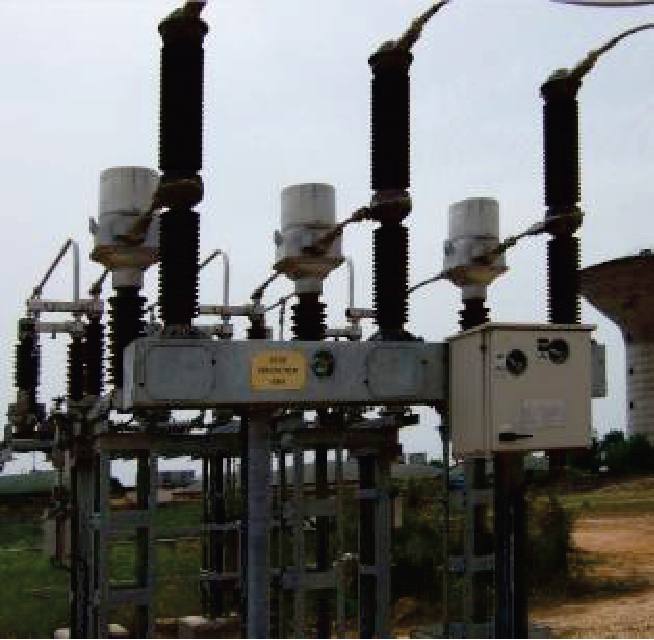

GL 308, GL 309 элегазовый выключатель

Производитель: Alstom
Номинальное напряжение, кВ: 52, 72,5 (ГОСТ - 66кВ)
Номинальный ток, А: 2000
Номинальный ток отключения, кА: 31,5 и 25
Ток термической стойкости, кА (с): 31,5 и 25 (1-3)

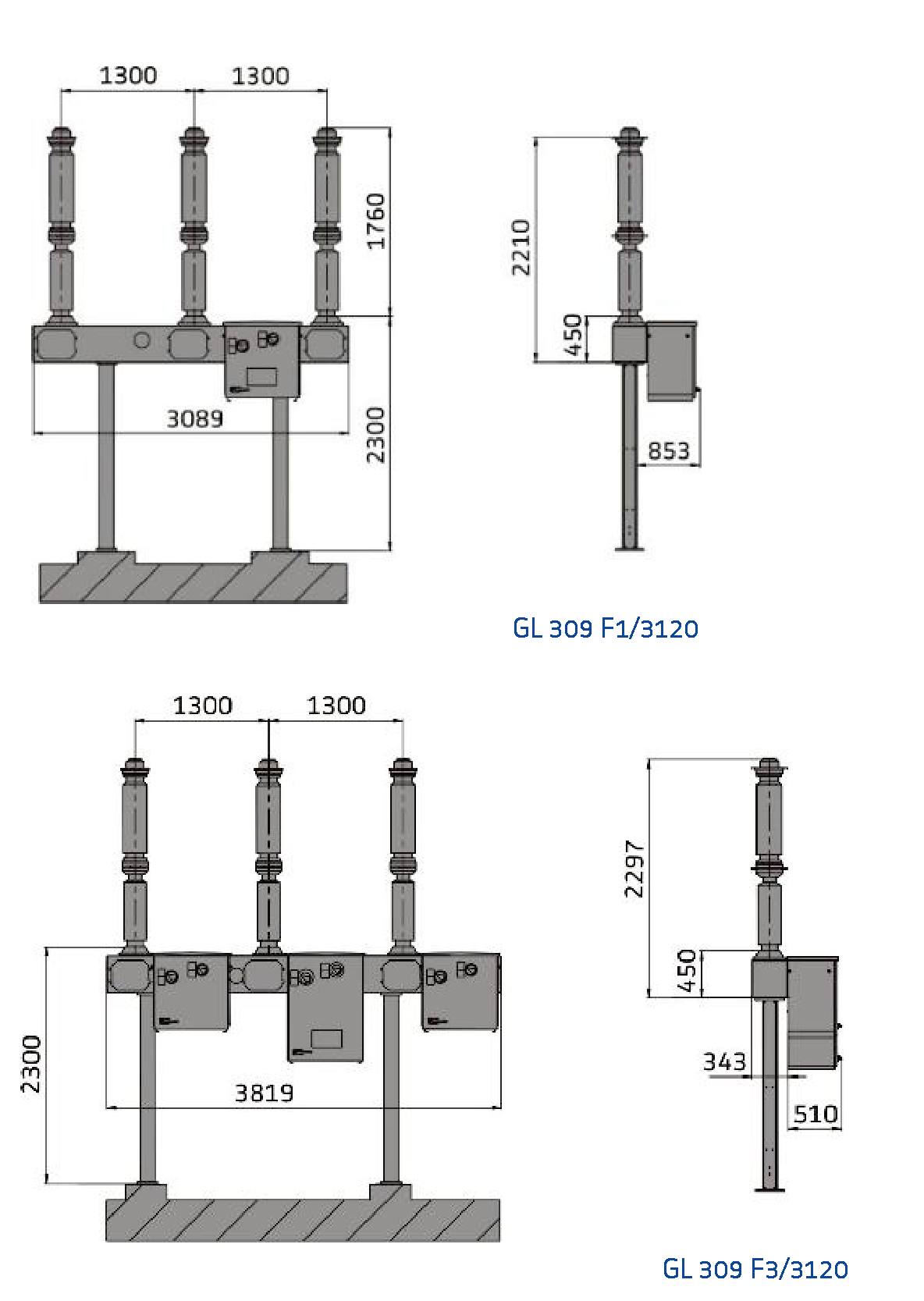

GL 308 Fl/3120, GL 309 Fl/3120, GL 309 F3/3120 – элегазовые колонковые выключатели для наружной установки, производства французской компании Alstom, оснащен дутьевой дугогасительной камерой третьего поколения и пружинным приводом типа FK3. Могут быть установлены в сетях с номинальным напряжением 35 кВ. Испытанная на практике дугогасительная камера действует на основе энергетически оптимизированного принципа гашения дуги автодутьем.

Компоненты выключателя
- Дутьевая дугогасительная камера третьего поколения.
- Система сброса давления для пассивной защиты подстанции и персонала.
- Испытанное на практике термокомпенсированное устройство контроля плотности газа с двухступенчатым преобразователем и трехцветной круговой шкалой.
- Удобный доступ к системе закачки элегаза (тип DILO)
- Обратный клапан элегаза для каждого полюса.
- Защищенные отключающие пружины внутри каждого полюса.
- Стальные части, оцинкованные горячим способом.
- Полностью алюминиевый корпус.
- Надежный пружинный привод с индикатором положения, обеспечивающий контроль снаружи выключателя при установке и обслуживании.
- Полностью смонтирован (полюса и рамы); в процессе установки и ввода в эксплуатацию не требуется дополнительная наладка.
- Полюса заполняются элегазом на заводе перед отправкой.
- Возможность отдельной разборки дугогасительной камеры без необходимости демонтировать весь полюс.

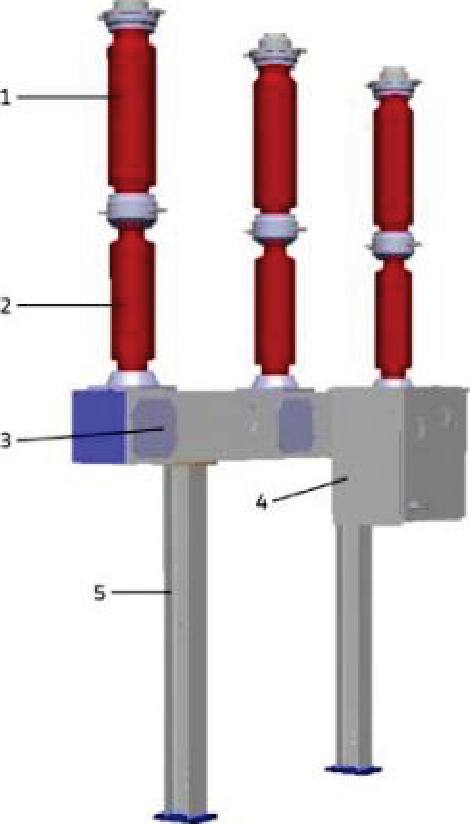

Устройство выключателя

1. Фарфоровая дугогасительная камера
2. Фарфоровый опорный изолятор
3. Несущая рама
4. Пружинный привод
5. Опорная конструкция
Элегазовый колонковый выключатель соответствует требованиям национальных и международных стандартов. Это подтверждается всесторонними испытаниями, проводимыми согласно последним стандартам IEC и ANSI.

Подтверждение качества
Наши системы управления качеством (ISO 9001:2000), окружающей средой (ISO 14001), охраной труда и производственной безопасностью (OHSAS 18001) определяют процесс разработки и производства наших высоковольтных выключателей. Эти системы обеспечивают высокие стандарты качества наших товаров и услуг и подтверждаются регулярными проверками.

Преимущества для клиентов
- Возможность эксплуатации при температурах до -40 ° C с чистым элегазом (без газовой смеси)
- Простая, быстрая установка и ввод в эксплуатацию (полюса и рамы полностью смонтированы)
- Длительные интервалы между обслуживаниями

Технические характеристики GL 308, GL 309
- Пружинный привод: FK3
- Оценка последовательности операций: 0-0,3 с- CO -3 мин-CO resp. CO -15с- CO
- Номинальное напряжение питания: 24 до 250 В постоянного / переменного тока
- Температура окружающей среды: от -30 ° С до +40 ° C
Дополнительные данные предоставляются по запросу.

Дополнительные возможности:

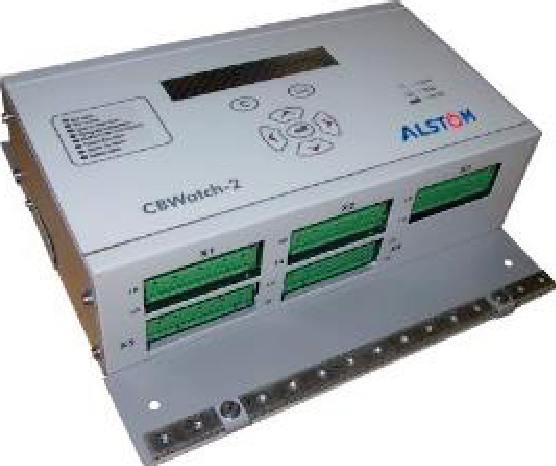

• Система мониторинга типа CBWatch-2:

Дополнительный контроль (автоматическая диагностика) для обычных переключающих устройств.

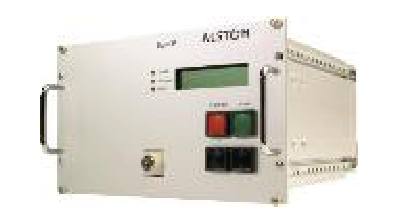

• SynCR3 (F3):

Замыкающие реле напряжения для конденсаторной коммутации блоков памяти

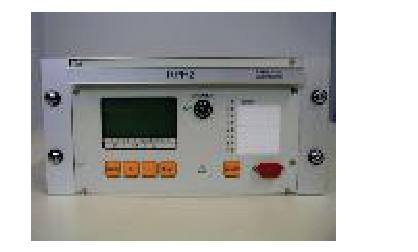

• RPH2 контроллер (F3):

Отключающие и замыкающие реле напряжения для различных задач переключения напряжения.
